| 產品參數 | |||
|---|---|---|---|
| 品牌 | 正業科技 | ||
| 操作方式 | 程序控制 | ||
| 測量行程 | 未知mm | ||
| 外形尺寸 | 未知 | ||
| 可售賣地 | 全國 | ||
| 型號 | XK25 | ||
.jpg)

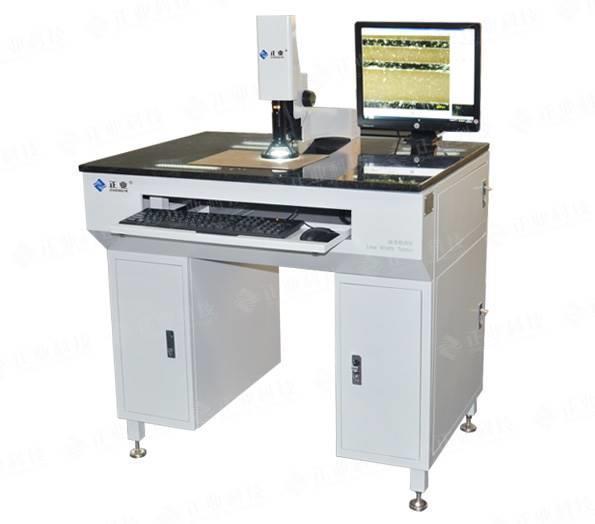

XK25
用途：
該系列儀器適用于檢測PCB內、外層蝕刻后（上綠油前）線路的上幅及下幅寬度，也可檢測線間距離、孔到邊線距離，以及圓孔、盲孔和弧的直徑等；并適用于IC晶片、薄膜和LCD等線寬線距的測量。
特點：
1 采用可精密調焦裝置，以及圖像處理、自動尋邊和亞像素算法等技術；
2、高效：
①紅光LED定位；
?、谧詣?dòng)尋邊技術；
?、劬邆銼PC統計分析功能。
技術參數：
項目
| XK16
| XK25
| |
| ?、贉y(cè)量精度
| ±1μm
| |
?、诜直媛?/p>
| 0.7μm～5.2μm/pixel
| 0.4～2.7μm/pixel
| |
③總放大倍率
| 70X～450X
| ||
?、芄鈱W(xué)放大倍率
| 1.4～9×連續可調
| ||
對象
| ?、侔鍖?/p>
| ≤760mm
| |
②視野范圍
| 0.53mm×0.4mm～3.4mm×2.5mm
| 0.53mm×0.4mm～3.3mm×2.5mm
| |
?、劬€寬
| 20-1200μm
| ||
儀器外形尺寸（不含電腦） XK25
| 135mmx135mmx310mm
| 960mmx780mmx1280mm
| |
重量（不含電腦）
| 15.2kg
| 145Kg
| |
