| 產品參數 | |||
|---|---|---|---|
| 法國KIMO索爾曼SAUERMANN管道風速風量變送器CP218-BO/BN 精度等級 | 一級 | ||
| 工作溫度 | 0-50 | ||
| 加工定制 | 否 | ||
| 重量 | 400g | ||
| 產地 | 其他 | ||
| 品牌 | KIMO | ||
| 型號 | CP218-BO | ||
| 輸出信號 | 0-10v或4-20毫安 | ||
| 測量范圍 | 0-99999立方米 | ||
| H | |||
| 工作電壓 | 220V或者24v | ||
| 外形尺寸 | 115mm*125mm*59.2mm | ||
法國KIMO索爾曼SAUERMANN管道風速風量變送器CP218-BO/BN
產品特色
? 適用于暖通空調風管內風速風量測量
? CP218 量程 : 0 ~ 30 m/s, 0 ~ 1000 Pa, 0 ~ 99999 m 3 /h
? CP219 量程 : 0 ~ 100 m/s, 0 ~ 10000 Pa, 0 ~ 99999 m 3 /h
? 可外接一組分體式鉑電阻 PT100 溫度探頭用于溫度測量
? 變送器接入溫度量程 : -100 ~ 400 °C ( 可設置為其他較小量程 )
? 在線自動校準 ( CP218 ), 且無需斷電或拔除軟管
? 輸出信號 : 兩通道 4 線式 0 ~ 5 /10 V, 0 / 4 ~ 20 mA ( 擇其一 )
? 兩組繼電器輸出
? 電源 24 Vac/Vdc 或 230 Vac
? 顯示測量趨勢箭頭指標
? 工業塑料外殼 , IP65 防護等級
? 可選擇有或無數字顯示屏
? 隨貨提供背部固定背板 , 變送器旋轉即固定
外殼材質 : 工業塑料 , 阻燃等級 UL94-V0
級 防護等級 : IP65
屏 顯示屏 : 液晶顯示 , 尺寸 : 75 x 40 mm
度 數字高度 : 測量值 : 10 mm ; 單位 : 5 mm
口 壓力接口 : 金屬倒刺接口 , ? 6.2 mm
頭 電纜接頭 : 電纜z大直徑 ? 8 mm
重量 : 320 g
變送器功能
測量單位
m/s , fpm , m 3 /h , m 3 /s , l/s , cfm
Pa , mmH 2 O , mbar , inWG , mmHG
daPa , KPa , hPa , °C , °F
精確度
±2 測量值 ( 風速 > 3 m/s , 風量 )
±0.5 測量值 ( 差壓 )
±0.2 °C (溫度)
響應時間 1/e (63) 0.3 s
分辨率
0.01 m/s , 0.1 fpm
1 m 3 /h , 0.1 m 3 /s , 0.1 l/s , 1 cfm
1 Pa , 0.1 mmH 2 O , 0.01 mbar , 0.01 inWG ,
0.01 mmHG , 0.1 daPa , 0.001 kPa , 0.01 hPa
0.1 °C , 0.1 °F
性 重復性 /? 線性 /? 遲滯 ±2 Pa (CP218) , ±10 Pa (CP219)
允許過壓 21000 Pa (CP218) , 69000 Pa (CP219)
技術規格
風速和風量功能
差壓測量穩定度系數設置
差壓傳感器對壓力變化的測量是非常靈敏的。因此當在不穩定的氣流中測量差壓時 ,? 差壓測量可能會跳動不定。
穩定度系數設置? (? 從 0 到 9 )? 可將測量值進行平均和濾波 , 并可降低瞬間氣流變化所造成的差壓測量瞬時值變化過大且可保證穩定的差壓測量。
風速風量變送器可輸出兩通道模擬信號 , 此兩通道輸出信號對應顯示屏上顯示的兩行測量參數。
此兩通道可設置為風速 , 風量或動壓測量值。

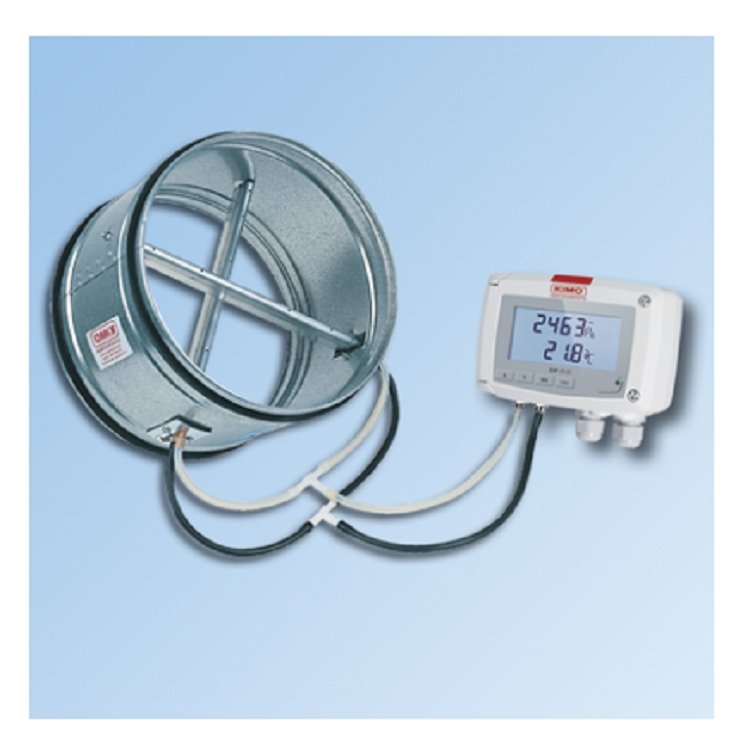

多功能風速風量變送器需選購不同種類的風速探頭搭配使用測量。
例如 : 翼型多點平均式風速測片 ( DEBIMO ) , L 型皮托管 , S 型皮托管。
.jpg)
?變送器搭配風速探頭測量管道內動壓并根據伯努利方程計算所測量管道內的風速和風量。
●
風量計算公式 : 風量 (m 3 /h) = 風速 (m/s) x 截面積 (m2) x 3600
●
風速計算公式 :? V = C M
√
2 Δ P
ρ
ρ=
P O
287.1×(Θ 273.15)
C M? : 管道風速取壓探頭系數
- L 型皮托管 : C M = 1.0015
- S 型皮托管 : C M = 0.84
- DEBIMO 測片 : C M = 0.8165
Θ : 溫度 (°C)
P O : 大氣壓力 (Pa)
電源
24 Vac/Vdc ± 10
230 Vac ± 10 , 50 ~ 60 Hz
輸出信號
電流: 2 通道 4 ~ 20 mA 或 0 ~ 20 mA ( 4 線式 )
電壓: 2 通道 0 ~ 5 V 或 0 ~ 10 V ( 4 線式 )
?Z大負載 : 500 Ω ( 0 / 4 ~ 20 mA )
最小負載 : 1000 Ω ( 0 ~ 5 / 10 V )
功耗 6 VA ( CP210-B ) / 8 VA ( CP210-H )
繼電器輸出 2 組繼電器 3A / 230 V
符合標準
2014/30/EU EMC ; 2014/35/EU 低電壓
2011/65/EU RoHS II ; 2012/19/EU WEEE
接線端口 螺絲接線槽適用電纜 ? 2.5 mm 2
使用環境 空氣和中性氣體
自動校準
CP218 -? 通過內置元件自動校準零點,保證測量微差壓
時零點無誤差(預設每10分鐘自動校準一次)
手動校準 通過按鍵手動零點校準
測量介質 空氣和中性氣體
使用條件 -10 ~ 50 °C, 非結露, 0 ~ 2000 m
儲存溫度 -10 ~ 70 °C
