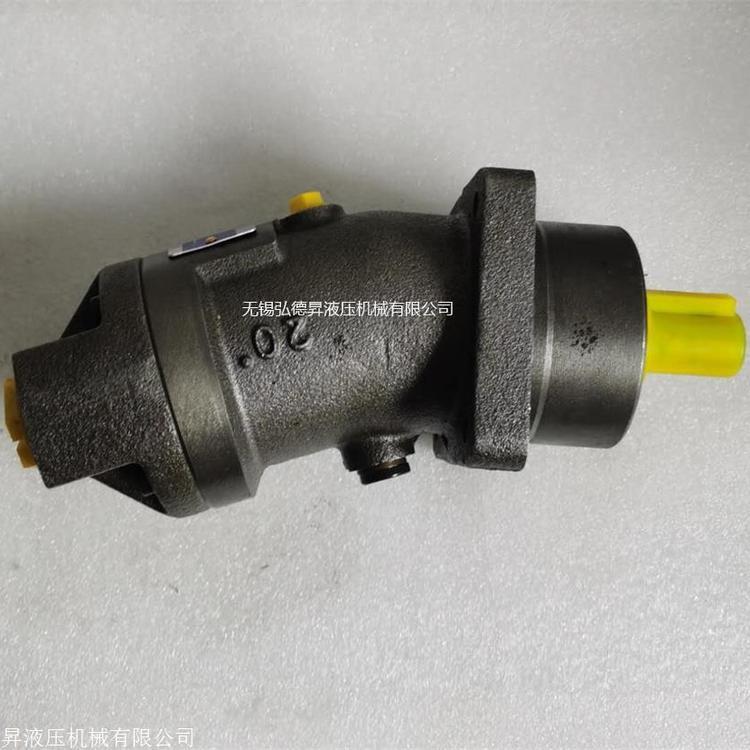

.jpg "A2F107W6.1B1柱塞泵副泵")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 弘德昇 | ||
| 輸送介質 | 油泵 | ||
| 驅動方式 | 電動泵 | ||
| 介質溫度類型 | 常溫泵 | ||
| 最大出口壓力數值 | 31.5MPa | ||
| 額定流量Q | 200m3/h | ||
| 額定揚程H | 5m | ||
| 葉輪級數 | 多級泵 | ||
| 吸入方式 | 雙吸泵 | ||
| 葉輪結構 | 封閉式葉輪 | ||
| 殼體型式 | 蝸殼式 | ||
| 泵軸位置 | 臥式泵 | ||
| 結構類型 | 軸流式 | ||
| 軸功率Pa | 30kW | ||
| 泵效率η | 92 | ||
| 容積效率ηv | 93 | ||
| 汽蝕余量NPSH | 2m | ||
| 允許吸上高度 | 5m | ||
| 吸入口直徑Ds | 50mm | ||
| 排出口直徑Dd | 40mm | ||
| 活塞/柱塞直徑 | 20mm | ||
| 活塞/柱塞行程 | 30mm | ||
| 往復次數n | 1500r/min | ||
| 計量精度 | 0.1 | ||
| 最大允許顆粒直徑 | 0.05mm | ||
| 介質粘度ν | 20mm2/s | ||
| 介質溫度 | 小于80℃ | ||
| 工作溫度 | 50℃ | ||
| 環境溫度 | 30℃ | ||
| 額定轉速 | 1500N/1000N | ||
| 外形尺寸 | 500*400*300mm | ||
| 顏色 | 未知 | ||
| 質保 | 一年 | ||
| 可售賣地 | 全國 | ||
| 材質 | 鑄鋼 | ||
| 型號 | A2F107W6.1B1 | ||
產品說明:
A2F6.1系列是斜軸式軸向錐柱塞結構，定排量，用于開式和閉式回路中作靜壓傳動的泵/馬達。
當作為泵使用時，流量與驅動轉速及排量成正比。
當作為馬達使用時，輸出轉速與流量成正比而與排量成反比。液壓馬達的輸出扭矩與馬達進口與出口之壓差大小成正比。
結構特點:
元件的傾角達40°，與1~4系列相比，排量可增加約52，扭矩增大約70，因此，功率/重量比高，外形尺寸較小;重量較輕。
敬告:
為了延長使用壽命，請:
1.任何場合都應保持液壓油的清潔度
2.定期更換液壓油(工作1000~3000小時或六個月)。
型號說明：
訂貨型號：
A2F16R6.1Z1,A2F16R6.1Z2,A2F16R6.1Z3,A2F16R6.1Z4,柱塞泵
A2F16R6.1Z5,A2F16R6.1Z6,A2F16R6.1P1,A2F16R6.1P2,柱塞泵
A2F16R6.1P3,A2F16R6.1P4,A2F16R6.1P5,A2F16R6.1P6,柱塞泵
A2F32R6.1Z1,A2F32R6.1Z2,A2F32R6.1Z3,A2F32R6.1Z4,柱塞泵
A2F32R6.1Z5,A2F32R6.1Z6,A2F32R6.1P1,A2F32R6.1P2,柱塞泵
A2F32R6.1P3,A2F32R6.1P4,A2F32R6.1P5,A2F32R6.1P6,柱塞泵
A2F45R6.1Z1,A2F45R6.1Z2,A2F45R6.1Z3,A2F45R6.1Z4,柱塞泵
A2F45R6.1Z5,A2F45R6.1Z6,A2F45R6.1P1,A2F45R6.1P2,柱塞泵
A2F45R6.1P3,A2F45R6.1P4,A2F45R6.1P5,A2F45R6.1P6,柱塞泵
技術參數：
一、進口工作壓力:
泵:進油口S、A或B壓力Pabs一0. 08MPa，在閉式回路中，補油壓力必須在0.2至0.6之間，根據泵的轉速和液壓油的粘度而定。
馬達: A或B口的壓力
軸伸Z花鍵軸符合DIN5480標準
額定壓力---Pn=35MPa
壓力Pmax=40MPa
軸伸P平鍵軸按GB 1096-79標準
額定壓力---Pn=35MPa
壓力---Pmax=40MPa
二、出口工作壓力:
泵: A或B口的壓力
軸伸Z花鍵軸符合DIN5480標準
額定壓力---Pn=35MPa
壓力---Pmax=40MPa
軸伸P平鍵軸按GB1096-79標準
額定壓力---Pn=35MPa
壓力--- Pmax=40MPa
油溫范圍:-25~80°C
粘度范圍:
tmin- - - - 10mm/s
tmax . -(短時)1000mm/s 工作粘度:一1 6~ -25mm2/s油液選擇: 40號低凝液壓油
液壓油的過濾:
推薦過濾精度為10um,亦可使用25~40μum的，但使用10μm的可延長使用壽命(降低磨損)。
產品展示：
無錫弘德昇液壓機械有限公司產品可以供給眾多廠家；雞西采煤機，無錫采煤機，中煤科工集團，太原煤科院，佳木斯煤機，石家莊煤礦機械，南京晨光，淮南煤機，包頭二機，遼源煤機，凱勝重工，上海創立，上海天地，遼源煤機，包頭二機，鞍山強力等。日本小松，川崎，日立，柳工，徐工，山工，常林，臨工，龍工，成工，廈工，鄭工等。
公司供應產品：
DK4RF,DK6RF,DK8RF,DK10RF,DK12RF,DK16RF,DK20RF,齒輪泵
DK25RF,DK32RF,DK40RF,DK50RF,DK63RF,DK80RF,齒輪泵
DK100RF,DK112RF,DK125RF,DK150RF,DK4RF,DK200RF,齒輪泵
KF4RF2-D15,KF6RF2-D15,KF8RF2-D15,KF10RF2-D15,KF12RF2-D15,克拉克齒輪泵
KF16RF2-D15,KF20RF2-D15,KF25RF2-D15,KF32RF2-D15,KF40RF2-D15,克拉克齒輪泵
KF50RF2-D15,KF63RF2-D15,KF80RF2-D15,KF100RF2-D15,KF112RF2-D15,克拉克齒輪泵
PV2R1-6,PV2R1-8,PV2R1-10,PV2R1-12,PV2R1-14,葉片泵
PV2R1-17,PV2R1-19,PV2R1-23,PV2R1-25,PV2R1-28,葉片泵
