| 產品參數 | |||
|---|---|---|---|
| 品牌 | SATA仕達通 | ||
| 重量 | 5.05kgkg | ||
| 適用范圍 | 自動化行業 | ||
| 產地 | 佛山 | ||
| 顏色 | 銀色 | ||
| 是否定制 | 否 | ||
| 表面處理 | 鍍鉻 | ||
| 加工定制 | 是 | ||
| 精度 | ±0.01mm | ||
| 滑行軌跡 | 直線驅動 | ||
| 馬達出力 | 100W | ||
| 絲桿外徑 | 12 | ||
| 導程 | 5/10 | ||
| 速度 | 250/500 | ||
| 水平使用 | 30/15 | ||
| 垂直使用 | 10/5 | ||
| 額定推力 | 327/163 | ||
| 行程 | 800 | ||
| 封裝 | 一體式 | ||
| 數量 | 10 | ||
| 批號 | 2022072602 | ||
| 可售賣地 | 全國 | ||
| 材質 | 鋁合金 | ||
| 類型 | 直線模組 | ||
| 型號 | NK5 | ||
.jpg)

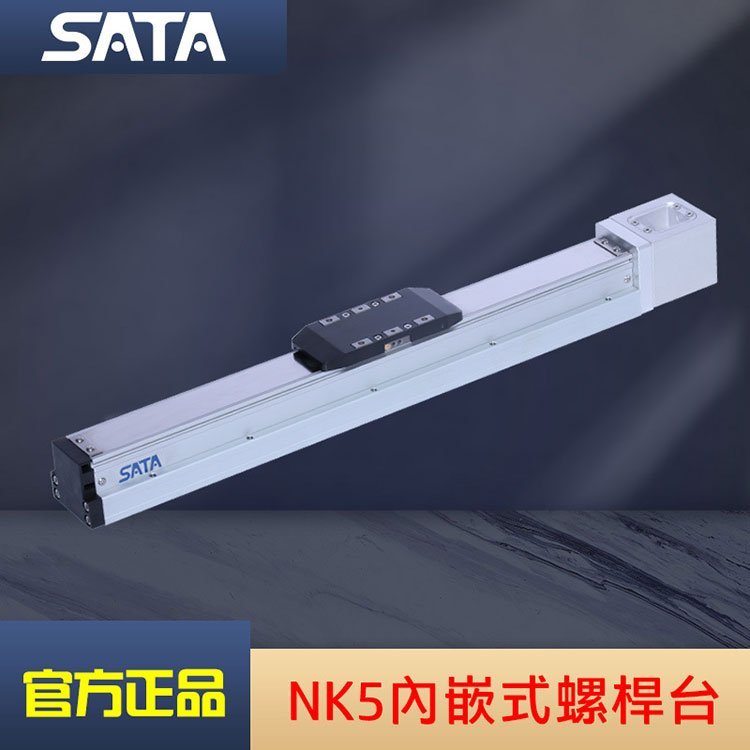

SATA內嵌式螺桿滑臺NK5
1. 一體式設計，哥德式四方向均等負載
2. 高強度鋁材，獨特性迴流設計
3. 安裝方便，體積小，重量輕
SATA內嵌式螺桿滑臺NK5規格表
馬達出力：100W
單向重復定位精度：±0.01mm
滾珠絲桿外徑：12mm
滾珠絲桿導程：5/10mm
速度：250/500mm/s
水平使用：30/15kg
垂直使用：10/5kg
額定推力：327/163N
行程：100-800mm
直線電機模組有著高程序強度與穩定性可靠，環境噪聲低維護保養容易。在數控機床適用范圍中，與傳統化旋轉電機相比較，省掉了滾珠絲桿結構。高定位精度，大單位面積推力，高效率穩定性。
直線電機模組的推力是直線電機的關鍵指標參數，一般來說為可分額定推力和最大推力，猶如伺服電機的額定力矩和最大轉矩，是選用直線電機模組產品型號的基本參數。直線電機模組的推力如果要求過大，則需要水冷降溫。.jpg)
直線電機模組一般來說用在高精度高速度裝置上，絕大部分選用的是具體位置操縱，不過也有效率操縱。直線電機模組結構緊湊、功率損耗小、快移效率高、加速度高、高速度。直線電機根據直接驅動負載的方式，能夠完成從高速到低速等不同范圍的高精度位置定位操縱。
