| 產品參數 | |||
|---|---|---|---|
| 品牌 | 中禾旭 | ||
| 電源電壓 | 220V | ||
| 分辨度 | 720 | ||
| 功率 | 1.5kW | ||
| 貼片速度 | 5000 | ||
| 重量 | 1200kg | ||
| 尺寸 | 2000*23000*1800 | ||
| 加工定制 | 是 | ||
| 自動手動 | 自動插件機 | ||
| 對象元件 | 異形元件 | ||
| 插件速度 | 4000 | ||
| 插入間距 | 3mm | ||
| 基板替換時間 | 10秒 | ||
| 基板尺寸 | 300mm | ||
| 空氣壓力 | 6MPa | ||
| 空氣流量 | 12L/min | ||
| 外形尺寸 | 1600mm*1800mm*2000mm | ||
| 可售賣地 | 全國 | ||
| 用途 | 異型電子元器件插件 | ||
| 類型 | 異形插件機 | ||
| 型號 | ZHX-Y50 | ||

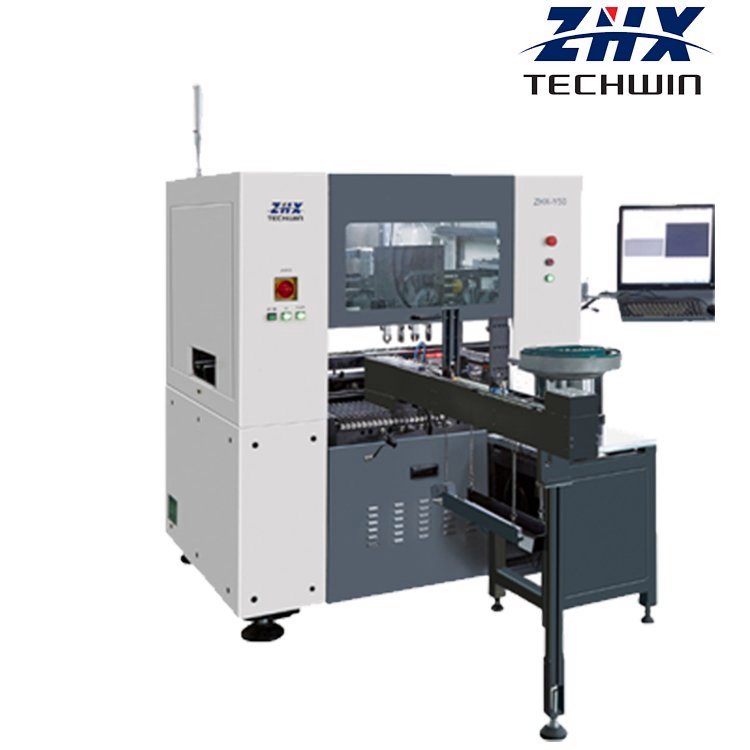

ZHX-Y50異形插件機
異型元件插件機，填補一些插件機不能插件的特殊規格形狀的元件。
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
特點
雙視覺系統定位，元件視覺自動檢測，偏差自動補償，超差拋料模塊式供料系統，可同時裝載散裝料，管裝，帶裝及盤裝多達8站位三段式PCB傳輸結構，減少等待時間，定位可靠，確保精度多種插件頭，快速更換，提高兼容性。
插件頭回轉軸原始位置與中心參數自動光學校正與標定插件角度0~360度，無極增加 工業電腦控制，高精度伺服驅動系統 高剛性機座結構，保證運動平穩和高速精度要求。
– 理論速度：1.2~2S/PCS
– 插入方向：0-360度
– 基板尺寸：350mm*300mm
– 工作高度：900±20mm
– 三段式導軌，自動調寬。
– 插入元件對象：各式散裝排插、輕觸開關等，可以根據要求訂做
– 插件軸數：4個
– 供料器數量（MAX）：前4個，后4個。
– 機器尺寸（長*寬*高）：1400mm*1300mm*1600mm
– 機器重量：1000KG
– 使用電源：220V、AC(單相)50HZ
– 系統保護：不間斷電源（UPS）配置
– 使用功率：1．5KW（節能型）
– 使用氣壓：0.4～0.6Mpa
– 用氣量：0.3立方/分鐘
– 使用環境溫度：5-25度
– 機器噪音：55分貝
– PCB孔位校正方式：機器視覺系統、多點MARK視覺校正
– 控制系統：工控機控制，中文操作界面（WINDOWS系統控制平臺）
– 視覺系統：PCB MARK點相機；引腳相機0~2個。
– 驅動系統：AC伺服，AC電機
– 數據輸入方式：USB接口輸入（EXCEL文檔格式）
– 線路板輸送方式：自動送板方式（送板高度900±20）
