| 產品參數 | |||
|---|---|---|---|
| 測量電流類型 | 直流 | ||
| 顯示形式 | 數字型 | ||
| 加工定制 | 否 | ||
| 外形尺寸 | 未知 | ||
| 可售賣地 | 全國 | ||
| 型號 | 62020H-600S | ||
| |
62150H-600S產品特點 電壓輸出范圍: 0 ~150V / 600V / 1000V 3U/15kW高功率密度模塊可簡易主/從并聯達1.5MW 太陽能電池陣列仿真 I-V 功能(內建EN50530 & Sandia之I-V曲線數學式) 可模擬多種太陽能電池的輸出特性(Fill Factor) 可仿真不同溫度及照度下的I-V曲線 具有非常小的Leakage Current(<3mA) 精準的電壓及電流量測 可仿真太陽能面板屏蔽下 I-V 曲線 具有100條I-V曲線自動編程控制 可測試Static & Dynamic MPPT效能 可模擬各地區實際天候(天/月/年)I-V曲線 具有數據記錄于Softpanel 標準的USB / RS232 / RS485控制接口 可選購GPIB / Ethernet 控制接口 實時的最大功率追蹤狀態顯示于Softpanel 具有圖形化操作軟件Softpanel 具EN50530, Sandia, CGC/GF004動態MPPT測試程序及報表生成功能
|
|
| |

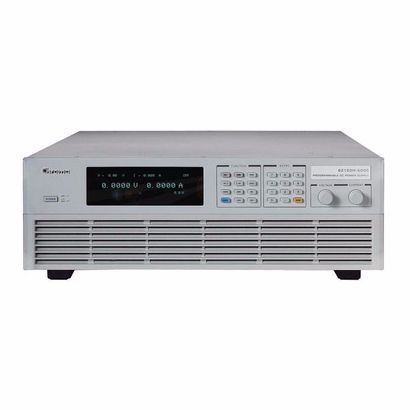

致茂電子最親斤推出太陽電池陣列模擬電源，型號 62000H-S系列提供最高可模擬太陽電池陣列的開 路電壓(Voc)達1000V及短路電流(Isc)達25A于3U 高電源模組，且具有響應快速之設計以模擬太陽 電池的輸出I-V曲線，此可應用于光伏逆變器、微 逆變器及太陽能充電器的最大功率追蹤(MPPT)效 能測試。 此62000H-S系列具有高速100kHz的數字化資料擷 取連續量測線路及數位濾波機制，及高速25kHz 的D/A控制，此可精準地模擬I-V曲線，并且可響 應光伏逆變器的拉載市電漣波效應于I-V曲線模 擬時，單機內建EN50530 & Sandia太陽電池數學 模型，使用者可簡單地于單機前面板設定太陽電 池I-V特性 (Voc/Isc/Vmp/Imp)后輸出一模擬太陽電 池陣列I-V曲線予光伏逆變器測試其靜態MPPT效 能。 另外實際太陽電池(Solar Array)陣列會因天候如 照度、溫度、云遮或下雨而影響輸出I-V曲線， 此62000H-S系列單機可讓使用者儲存100條I-V曲 線，且可設定每條曲線欲執行輸出時間，此可讓 使用者測試光伏逆變器于不同地區下天候條件的 長時間最大功率追蹤效能。 62000H-S系列具備16bit高解析度的數位控制及 精準的電壓及電流量測機制，并搭配圖形化操作 軟體(Softpanel)，此可即時地測試及顯示光伏逆 變器的最大功率追蹤狀況，且測試MPPT EFF讀 值，另外使用者可選擇欲儲存的量測讀值于軟體 上。 大功率太陽電池陣列模擬需求于商業用及發電 站用光伏逆變器測試時，使用者可簡單地并聯 方式連接二臺或多臺電源模組以達到1.5MW。 62000H-S系列電源供應器具有主/從并聯控制模 式達10臺150kW輸出，使并聯操作模式快速又簡 易，在此模式中，使用者只需透過前面板或遠端 數位控制主(Master unit)單機，系統會自動將設 定數值下載資料到從屬(Slave unit)單機，具有高 速同步訊號控制處理，且系統具有自動均流控 制。 62000H-S 系列直流電源供應器操作非常簡 單，從前面板按鍵或遠端控制器經由標準的 USB/RS232/RS485/APG控制介面與選購的GPIB& Ethernet控制介面。其具有3U精巧尺寸，可毫無 困難的以標準機架堆迭于機臺上。
| |
