| 產品參數 |

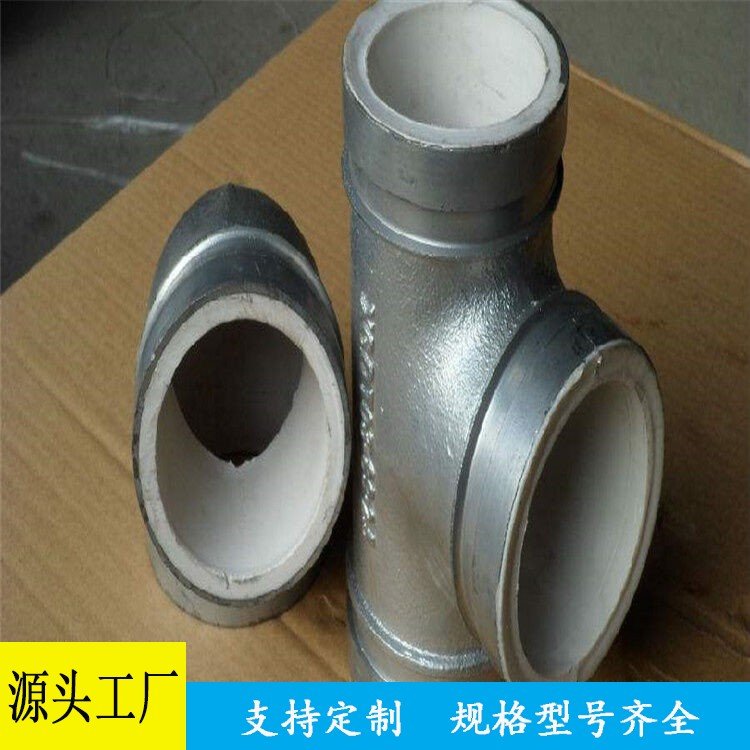

| 品名 | 襯塑溝槽管件 |
| 最小起訂量 | 5 |
| 供貨總量 | 99990 |
| 加工定制 | 可訂制 |
| 壁厚 | 5mm |
| 直徑 | 50 |
| 鏈接形式 | 螺紋 |
| 適用范圍 | 燃?xì)?/span> |
| 執行標準 | 國標 |
| 供貨周期 | 3天左右 |
| 運輸方式 | 廠家送貨 |
| 質保日期 | 365天 |
| 產地 | 河北滄州市 |
| 廠家供應 | 滄州巨思特管業 |
| 可售賣地 | 全國 |
| 類型 | 襯塑管件 | |
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
管件小知識1：
法蘭墊片是一種能產生塑性變形，并具有一定強度的材料制成的。大多數墊片是從非金屬板裁下來的，或由專業工廠按規定尺寸制作，其材料為橡膠板、石棉橡膠板、聚板等。也有用薄金屬板（鍍鋅薄鋼板、不銹鋼）將石棉等非金屬材料包裹起來制成的金屬包墊片。還有一種用薄鋼帶與石棉帶一起繞制而成的纏繞式墊片。普通橡膠墊片適用于溫度低于120℃的場合；石棉墊片適用于對水蒸氣溫度低于450℃，對油類溫度低于350℃，壓力低于5MPa的場合；對于一般的腐蝕性介質，最常用的是耐酸石棉板。在高壓設備及 管道中，采用銅、鋁、10號鋼、不銹鋼制成的透鏡式或八角、橢圓截面的金屬墊片，但要求法蘭要與金屬墊片相匹配。髙壓墊片與密封面的接觸寬度非常窄（線接觸），密封面與墊片的加工光潔度較高。
管件小知識2：
熱塑性塑料雙層管道鋼塑轉換接頭的制作方法
【技術領域】
[0001 ] 本實用新型涉及一種熱塑性塑料雙層管道鋼塑轉換接頭。
【背景技術】
[0002]近年來，隨著國家環保要求的提高，熱塑性塑料雙層管道在我國加油站中的應用開始普及。
[0003]CN201220129969.5涉及一種鋼塑轉換接頭，具有塑料管件與金屬管件連接而成的接頭本體，其特征在于:所述塑料管件套接在金屬管件外面，所述接頭的連接處設有倒扣結構和密封圈，在套接部分的塑料端外設有楔形金屬套筒，所述楔形金屬套筒與塑料端過盈配合；所述接頭外面包覆有無溶劑涂料層，在接頭的涂料層、楔形金屬套筒和部分鋼塑管件外面包覆有熱熔膠纏繞層，在熱熔膠纏繞層外面套有熱收縮套管。
[0004]熱塑性塑料雙層管道由內層主管道和外層套管構成，且夾層間隙保持全線貫通。雙層管道在人孔井中需要通過法蘭與潛油泵連接，目前的做法是首先利用電熔型變徑管件將雙層管道轉換成單層管道，然后利用金屬接頭再實現單層管道與潛油泵的連接。由于人孔井空間有限，這種連接方式需要占用較多的空間。
[0005]本實用新型有針對性的解決了該問題。
【實用新型內容】
[0006]本實用新型所要解決的技術問題是熱塑性塑料雙層管道與潛油泵的連接的問題，提供一種新的熱塑性塑料雙層管道鋼塑轉換接頭。該接頭用于熱塑性塑料雙層管道鋼塑轉換中，具有實現雙層管道與潛油泵的連接的優點。
[0007]為解決上述問題，本實用新型采用的技術方案如下:一種熱塑性塑料雙層管道鋼塑轉換接頭，主要包括機體(1)、中間環(2)和外層箍(3)，其特征在于機體一端為法蘭，另一端為圓筒，圓筒外表面含有鋸齒，內表面含有一級臺階，所述中間環(2)外表面含有鋸齒和至少一條流通通道，流通通道與流通孔相連，中間環(2)套接在所述圓筒的外面；所述外層箍(3)由兩個半環裝的薄片構成，薄片伸出端含有小孔，外層箍(3)套接在中間環(2)的外面。
[0008]上述技術方案中，優選地，上述技術方案中，優選地，所述流通通道方向與連接管件方向一致。
[0009]本實用新型所述的鋼塑轉換接頭結構緊湊，采用一個接頭即可實現雙層管道與潛油泵的連接。本鋼塑轉換接頭連接時將鋸齒嵌入到熱塑性塑料管道管壁中，連接可靠，密封性良好。本鋼塑轉換接頭中間環上含有介質流通通道和流通孔，若主管道泄漏，有利于泄漏介質通過流通通道和流通孔流向集液報警器實現報警，取得了較好的技術效果。
[0019]一種熱塑性塑料雙層管道鋼塑轉換接頭，主要包括機體(1)、中間環(2)和外層箍(3)，其特征在于機體一端為法蘭，另一端為圓筒，圓筒外表面含有鋸齒，內表面含有一級臺階(如圖2所示)，所述中間環(2)外表面含有鋸齒和至少一條流通通道，流通通道與流通孔相連(如圖3所示)，中間環(2)套接在所述圓筒的外面；所述外層箍(3)由兩個半環裝的薄片構成，薄片伸出端含有小孔(如圖4所示)，外層箍(3)套接在中間環
(2)的外面。
[0020]與雙層管道連接時，首先將金屬拉頭穿過機體內孔中，然后將內層主管道插入機體與中間環的夾層中，再利用液壓方式將金屬拉頭向法蘭方向拉出。由于機體內孔表面含有小臺階，金屬拉頭的直徑介于小臺階上下的兩個圓孔尺寸之間，當金屬拉頭從機體圓孔中拉出后，機體圓孔會發生塑性變形，將鋸齒呈傘狀嵌入主管道中，從而實現該鋼塑轉換接頭與內層主管道的連接(如圖5所示)。然后將外層套管插入中間環中，使外層套管內表面與中間環外表面接觸，然后將外層箍扣壓在外層套管上，利用螺栓實現兩個外層箍的箍緊，從而實現該鋼塑轉換接頭與雙層管道的連接(如圖6所示)。
備注：商品具體價格請?jiān)敿?xì)咨詢客服。
