| 產品參數 | |||
|---|---|---|---|
| 品牌 | 凱迪正大 | ||
| 尺寸 | 180 ×300×400（mm） | ||
| 電源 | AC 220V | ||
| 重量 | 10（Kg） | ||
| 測量范圍 | 不小于60km | ||
| 加工定制 | 否 | ||
| 電池種類 | 9V層疊電池，連續工作8小時 | ||
| 安裝說明 | 免安裝 | ||
| 顯示方式 | 液晶顯示 | ||
| 精確定點誤差 | ±0.2m | ||
| 測試誤差 | 系統誤差小于±1 | ||
| 儀器采樣頻率 | 100MHz、50MHz、25MHz、12.5M | ||
| 產地 | 武漢 | ||
| 是否進口 | 否 | ||
| 可售賣地 | 全國 | ||
| 用途 | 電纜故障測試 | ||
| 型號 | KDL-300 | ||
.jpg)

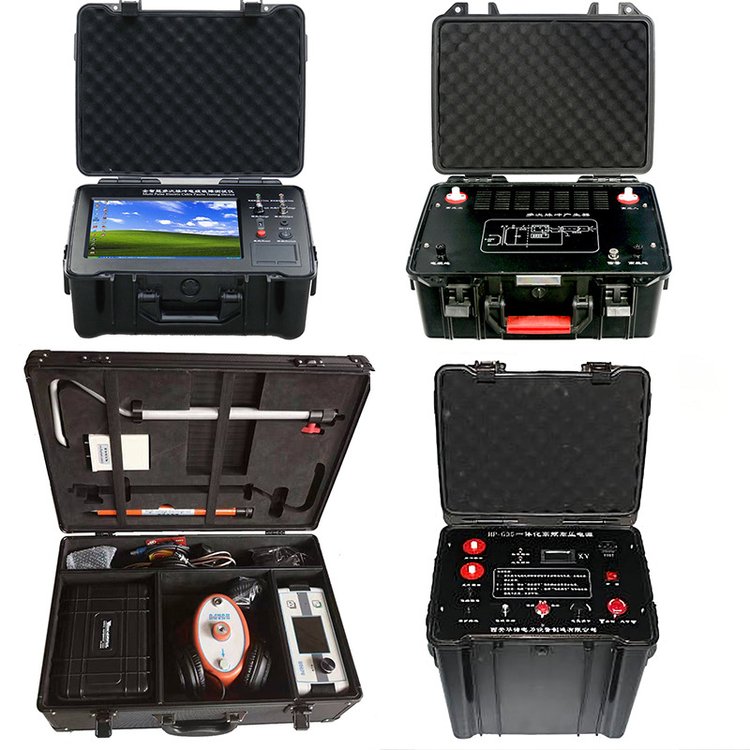

采用工控嵌入式計算機平臺系統，電腦win7系統操作平臺，集成化軟件測試，并配有電纜故障測試軟件。
采用12.1in大屏幕觸摸系統，觸控鼠標雙操控，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程鋁合金機箱，防震防潮實現穩定性。
◆ 采用很新的USB通信接口，采集信號穩定，主機可自動選擇很低6.25MHz、很高達100MHz五種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。
◆ 軟件實現低壓脈沖、多次脈沖法自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，,同屏三區顯示波形, 同屏隨機顯示十個低壓脈沖波形供選擇，同時實現自動和人為處理兩種模式 ,使得對波形實現雙重卡位操作，雙游標移動可精確到0.15米，提高粗測精度，減少波形誤差。
◆ 多次脈沖法產生器設計,現場無須倒線即可完成三種方法測試,且一次放電，可得十次低壓短路脈沖波形,大大降低了大振蕩的干擾，多次脈沖產生器體積小，重量僅為5KG，真正實現套設備輕便化。
KDG-350電纜測試專用一體化高頻高壓電源技術指標：
性能特點
?純一體化設計，數字化顯示，內置式電容、接線簡單、易操作；
?具有電壓調節、自動穩壓和自動保護功能；
?輸出高壓具有單次脈沖和連續脈沖功能，分別配合故障測試儀和定點儀查找故障點；
?輸出高壓具有直流輸出，可以外接球隙進行工作，應用多元化；
?軟件控制真空沖擊打火放電，自適應放電及脈沖周期；
?具有應急停止鍵、自動放電功能，急?；蛲C自動降壓放電，安可靠；
?連續工作時間不少于6小時，滿足電纜故障測試的能達到的長工作時間；
?工程機箱設計，結構緊湊，體積小，重量輕，便于單人攜帶。
技術參數
?輸出方式：脈沖輸出、直流輸出
?輸出電壓：負壓，0～-35kv連續可調
?工作電流：≤40mA
?工作模式：單次脈沖、連續脈沖、直流輸出
?內置電容：2uF/35kv（4uF/35kv）
?放電能量：≤1225J（2450J）
?脈沖周期：3s～8s 自適應
?自動放電：停機自動放電
?工作電源：工頻220V±10
?工作溫度：-10℃～40℃
?工作濕度：≤80
?海拔高度：≤1000米
?外形尺寸：478(L)*370(W)*448(H) mm
?重 量：≤28kg11111
