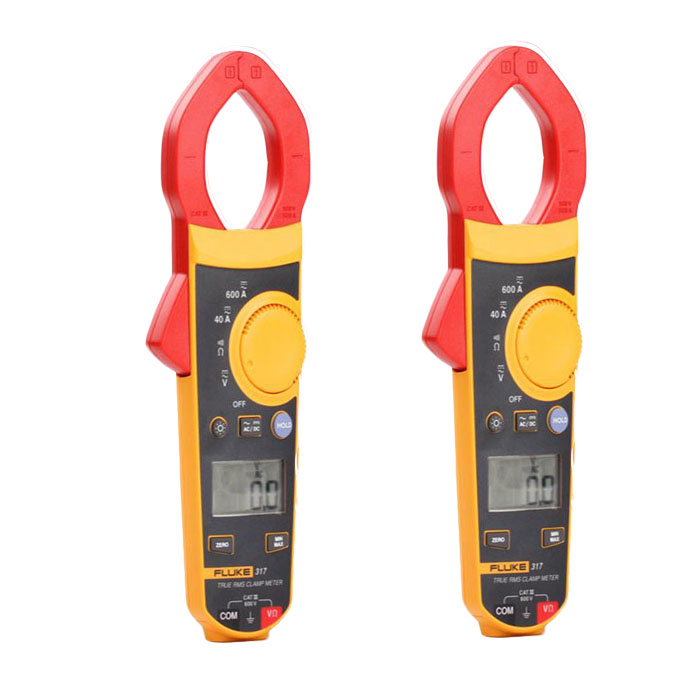

Fluke 317/319真有效值交直流數字鉗型表具有符合人體工程學的設計，它流線型的外型更方便握在手中。這兩款纖薄，堅固的數字式鉗型電流表更加適合易于1000A電流測量(319)和在狹窄空間內使用。 317和319擁有精確的40 A小量程。 FLUKE 319數字式鉗形電流表除了具備一系列的測試功能，還具備了啟動電流和頻率功能，方便進行電機和照明等設備的測量。
這兩款經濟，緊湊型多功能數字式鉗形電流表配備了一系列的特殊功能：
?
?
?
所有準確度指標均指 73 °F ± 41 °F (23 °C ± 5 °C)
?
技術規格
數字顯頻
?6000字分辨率
電池低電量指示
?電池低電量指示
電源
?3顆AAA IEC LR03 電池
數字鉗形表鉗口開度
?1.45 in (37 mm)
鉗開口度
?1.45 in (37 mm)
數字鉗形表尺寸(長X寬X高)
?6.39 in x 2.29 in x 1.20 in
?(162.4 mm x 58.25 mm x 30.5 mm)
數字鉗形表重量
?384g (包括電池)
自動量程
?Ohms
安全
?CE
?EN/IEC 61010-1 和 IEC 61010-2-032
?安裝類別III, 600V工作環境
317 技術指標
交流電流
量程
?40.00 A, 600.0 A
分辨率
?0.01 A, 0.1 A
準確度
?1.6% ± 6 字 (50-60 Hz) {40 A}
?2.5% ± 8 字 (60-500 Hz) {40 A}
?1.5% ± 5 字 (50-60 Hz) {600 A}
?2.5% ± 5 字 (60-500 Hz) {600 A}
Crest Factor add 2% into spec for CF > 2
?3.0 Max @ 500 A, 2.5 Max @ 600 A
交流響應
?有效值
直流電流
量程
?40.00 A, 600.0 A
分辨率
?0.01 A, 0.1 A
準確度
?1.6% ± 6 字 (40 A)
?1.5% ± 5 字 (600 A)
交流電壓
量程
?600.0 V
分辨率
?0.1 V
準確度
?1.5% ± 5 字 (20-500Hz)
交流響應
?有效直
直流電壓
量程
?600.0 V
分辨率
?0.1 V
準確度
?1% ± 4 字
分辨率
量程
?400.0 Ω, 4000 Ω
分辨率
?0.1 Ω, 1 Ω
準確度
?1% ± 5 字
通斷測量
?≤ 30 Ω
啟動電流
響應時間
?不符合
頻率測量
量程
?不符合
準確度
?不符合
觸發電平
?不符合
319 技術指標
交流電流
量程
?40.00 A, 600.0 A, 1000 A
分辨率
?0.01 A, 0.1 A, 1 A
準確度
?1.6% ± 6 字 (50-60 Hz) {40 A}
?2.5% ± 8 字 (60-500 Hz) {40 A}
?1.5% ± 5 字 (50-60 Hz) {600/1000 A}
?2.5% ± 5 digit (60-500 Hz) {600/1000 A}
Crest Factor 和 2% 到規格為? CF > 2
?3.0 Max @ 500 A, 2.5 Max @ 600 A, 1.4 Max @ 1000 A
交流響應
?有效值
直流電流
量程
?40.00 A, 600.0 A, 1000 A
分辨率
?0.01 A, 0.1 A, 1 A
準確度
?1.6% ± 6 字 (40 A)
?1.5% ± 5 字 (600/1000 A)
交流電壓
量程
?600.0 V
分辨率
?0.1 V
準確度
?1.5% ± 5 字 (20-500Hz)
交流響應
?有效直
直流電壓
量程
?600.0 V
分辨率
?0.1 V
準確度
?1% ± 4 字
分辨率
量程
?400.0 Ω
?4000 Ω
分辨率
?0.1 Ω
?1 Ω
準確度
?1% ± 5 字
通斷測量
?≤ 30 Ω
啟動電流
響應時間
?100 毫秒
頻率測量
量程
?5.0 - 500.0 Hz
準確度
?0.5% ± 5 字
觸發電平
?10 - 100 Hz ≥ 5 A, 5 - 10 Hz, 100 - 500 Hz ≥ 10 A
低于 64 °F 和 高于 82 °F (18 °C 和 高于 28 °C)
環境參數:
數字鉗形表工作溫度
?14°F to 122°F (-10 °C to 50 °C)
儲存溫度
?-40 °F to 140 °F (-40 °C to 60 °C)
工作濕度
?沒霧 (< 50 °F) (< 10 °C)
?90 % RH (50 °F to 86 °F) (10 °C to 30 °C)
?75 % RH (86 °F to 104 °F) (30 °C to 40 °C)
?45 % RH (104 °F to 122 °F) (40 °C to 50 °C)
?沒有霧
工作海拔高度
?海拔2000米
儲存海拔高度
?海拔12,000米
IP指標
?IP40
數字鉗形表震動要求
?Random MIL-PRF-28800F Class 2, 5-500 Hz, 30 minutes per axis
跌落測試要求
?一米
EMI, RFI, EMC
?非特指至于EMC 環境使用 ≥ 0.1 V/m
溫度系數
?0.1x (規定準確度)/ °C
?(<64 °F or > 82° F)
?(<18 °C or > 28 °C)
