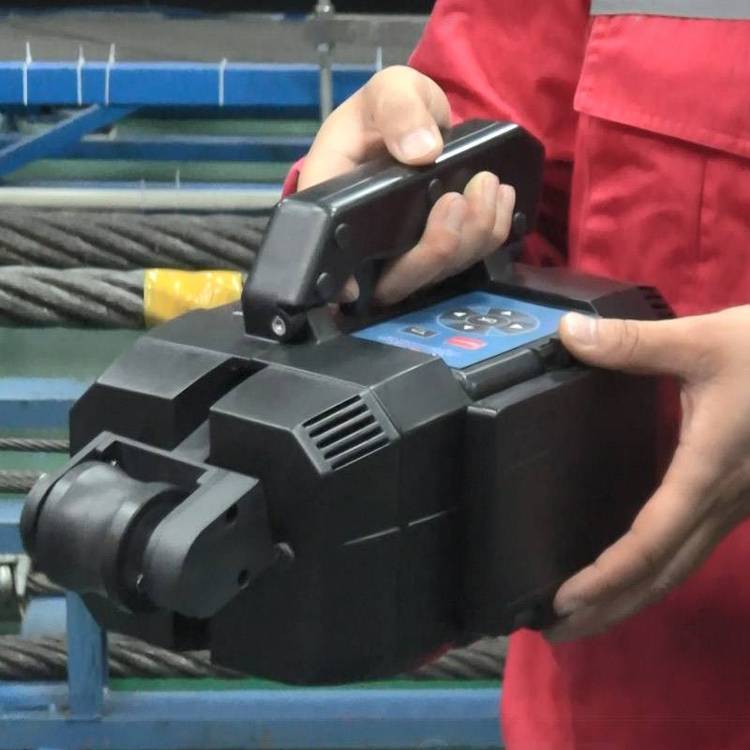

.jpg "TCK.W索道鋼絲繩檢測儀設備TCK.W-BX30鋼絲繩檢測儀")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | TCK·W | ||
| 產品特性 | 無損傷 | ||
| 是否進口 | 否 | ||
| 產地 | 洛陽 | ||
| 加工定制 | 是 | ||
| 測量范圍 | 6mm~16mm | ||
| 分辨率 | 1080 | ||
| 尺寸 | 350mm | ||
| 重量 | 4kg | ||
| 可售賣地 | 全國 | ||
| 類型 | 在線檢測 | ||
| 型號 | TCK.W-BX30 | ||
.jpg)
（上圖為入門級產品，TCK.W鋼絲繩探傷儀全系列產品檢測繩徑范圍可以覆蓋120mm）
TCK?W索道鋼絲繩檢測儀系統
?
TCK.W索道鋼絲繩探傷檢測儀器由洛陽威爾若普檢測技術有限研發生產，洛陽威爾若普在2006年將自主研發的弱磁檢測技術應用的鋼絲繩無損定量探傷檢測上，檢測儀器推出后受到了國內外廣大客戶的歡迎！在新加坡的圣淘沙、加大拿、瑞士、奧地利、日本等國外景區索道、國內的武當山、華錫集團等客(貨)運索道得到成功應用。
鄭重聲明：產品標價是平臺自動生產虛擬，因產品型號眾多，具體相差較大，請聯系客服咨詢！
鄭重聲明：產品標價是平臺自動生產虛擬，因產品型號眾多，具體相差較大，請聯系客服咨詢！
洛陽威爾若普檢測技術有限位于古都洛陽，自貿區洛陽片區，現有員工100余人，是博士后工作站。主要開發基于弱磁檢測技術在鋼絲繩探傷領域得產品應用。
歡迎您來考察！李軍135-2379-O326
鄭重聲明：產品標價為商品，因產品型號眾多，具體相差較大，請聯系客戶咨詢！
?
目前，索道對鋼絲繩日常自檢普遍通過人工目測來發現鋼絲繩的各種隱患，目視檢測時鋼絲繩的運行速度不得高于0.5m/s，這種明顯存在效率低、不可靠的缺點：檢測人員目測一條長度超過3000米的鋼絲繩，一次耗時至少需要120分鐘;一些長度超過10000米的索道，檢測的時間至少需要10小時以上。某鋼絲繩用戶曾對一條更換下來的250米長的鋼絲繩進行解剖驗證，目測檢查鋼絲繩表面斷絲只有13根，解剖后發現，鋼絲繩內部暗傷僅斷絲就多達134處，其中一個捻距內的斷絲多達到11根。
?
TCK?W索道鋼絲繩檢測系統
摘 要：TCK?W索道鋼絲繩檢測系統,次實現了對索道鋼絲繩自動檢測。該技術對索道鋼絲繩的斷絲、磨損、銹蝕、疲勞等各種局部缺陷(LF)有極高的檢出率，對鋼絲繩的徑縮、有效金屬截面積的損失(LMA)等缺陷有準確的分辨力，為確保索道鋼絲繩的安全運行，提供了一個新的技術手段。
?
一、索道鋼絲繩檢測的現狀
鋼絲繩作為索道客(貨)設備中高度危險的關鍵構件，是索道運輸?shù)纳€。鋼絲繩使用過程中，始終潛伏著因強度損耗而發生斷繩事故的危險。美國的機構曾對全球8000家鋼絲繩用戶進行調查，結論是：有10的在用鋼絲繩強度損耗超過15，處于“危險狀態”，2的在用鋼絲繩強度損耗超過30，處于“極度危險狀態”。
長期以來，由于缺少對索道鋼絲繩科學高效的在線實時自動檢測手段，索道的斷繩事故時有發生。1999年發生的3起索道重大斷繩事故中，意大利Cavalese索道斷繩，一次死亡20人;法國阿爾卑斯山的天文臺索道斷繩，20位天文學家不幸遇難;中國貴州麻嶺客運索道斷繩，造成一次死亡14人，傷22人的慘痛事故。2003年僅印度就發生了2起索道斷繩的重大事故，共造成11人死亡53人受傷的嚴重慘案。近幾年來，各國的客(貨)運索道斷繩事故仍時有發生。我國四川渡口礦務局曾對其15年間貨運索道事故進行了統計分析，結果表明：鋼絲繩斷繩事故90次，占總事故的16，造成的停運時間為734小時，占總停運時間的24。
?
目前，索道對鋼絲繩日常自檢普遍通過人工目測來發現鋼絲繩的各種隱患，目視檢測時鋼絲繩的運行速度不得高于0.5m/s，這種明顯存在效率低、不可靠的缺點：檢測人員目測一條長度超過3000米的鋼絲繩，一次耗時至少需要120分鐘;一些長度超過10000米的索道，檢測的時間至少需要10小時以上。某鋼絲繩用戶曾對一條更換下來的250米長的鋼絲繩進行解剖驗證，目測檢查鋼絲繩表面斷絲只有13根，解剖后發現，鋼絲繩內部暗傷僅斷絲就多達134處，其中一個捻距內的斷絲多達到11根。
傳統的強磁探傷設備由于技術局限，普遍存在準確率、重復率差的問題。泰山索道曾對一條張緊索進行無損探傷，發現的斷絲數并不多，還沒有達到報廢數量，對鋼絲繩進行拆散檢查時發現，幾乎每一根鋼絲都在不同的位置發生過斷裂，基本上沒有一根從頭到尾的整絲，情況十分危險。
洛陽威爾若普檢測技術有限新研發的TCK?W索道鋼絲繩智慧檢測系統，可以在索道高速運行的同時完成對鋼絲繩的自動監測和遠程監控，使鋼絲繩始終處于安全受控的檢測狀態，成功的解決了索道鋼絲繩在線實時自動監測的技術難題。
?
二、TCK?W弱磁檢測技術原理
TCK?W弱磁檢測技術是基于“空間磁場矢量合成”原理，采用寬距、非接觸式弱磁能勢感應裝置，通過提取被磁化的鐵磁性材料上磁場分布的差異信息，完成、定性、定量識別鋼絲繩內外部各種缺陷的型電磁無損檢測技術。
1、弱磁檢測的基本概念 鋼絲繩是由鋼材制成單絲，再經過多重捻制而組成的1種復雜結構的鐵磁性柔性傳力、承載構件，具有良好的導磁能力。圖l為典型的鋼絲繩磁化特性曲線和磁導率隨磁場強度變化曲線，圖中Hμm為磁導率μ取值時的磁場強度，B為磁感應強度。
當磁場強度大于Hμm時，屬于強磁檢測的范圍，此時材料的磁導率處于Pm點右側。在缺陷附近的局部區域中，通過該區域橫截面(垂直于磁化磁場方向)上的磁通量幾乎不變化，因斷口中的空氣隙的磁導遠小于材料磁導，一部分磁場將會繞過斷口從其附近的材料中通過，致使它們中的磁場強度升高，磁導率下降，從而通過斷口空氣隙外泄的漏磁通相對增大。
當磁場強度小于Hμm時，屬于弱磁檢測的范圍，此時材料的磁導率處于Pm點左側，隨缺陷附近的材料中磁場的增強，磁導率將增大，斷口處外泄的漏磁通相對減小。這時檢測傳感器的靈敏度和小分辨力相應提高。
2 、弱磁的檢測原理 鋼絲繩被磁化后，在鋼絲繩內部產生主磁感應強度Bz，在鋼絲繩表面產生主漏磁感應強度Bz1，Bz1與缺陷磁感應強度方向相反。傳感器對磁感應強度進行綜合處理時，用補償磁感應矢量Bb來抵消主漏磁感應強度Bz1.
檢測儀上某點傳感線圈捕捉到
