| 產品參數 | |||
|---|---|---|---|
| 品牌 | 庫伯勒 | ||
| 產地 | 德國 | ||
| 是否進口 | 原裝進口 | ||
| 訂貨號 | 8.F3673.3361.C712 | ||
| 外型尺寸 | 根據產品不定 | ||
| 適用范圍 | 鋼鐵、造紙、能源、風電、冶金、機械制造等自動化行業 | ||
| 品牌中文名 | 庫伯勒 | ||
| 工作原理 | 增量式 | ||
| 功耗 | 100mA | ||
| 供電電壓 | 5-30VDC | ||
| 可售賣地 | 全國 | ||
| 類型 | 旋轉編碼器 | ||
| 型號 | 8.M3688.512B.2122.0050 | ||

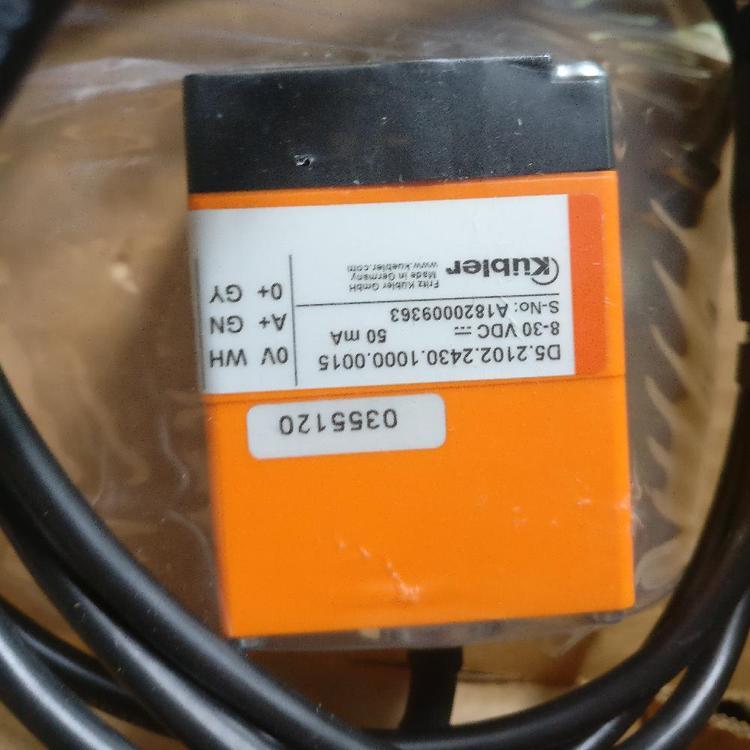

庫伯勒8.M3688.512B.2122.0050編碼器8.F3673.3361.C712
庫伯勒8.5020.0841.1024.0004編碼器8.F3653.4121.G312
型號 | 8.5020.0841.1024.0004 | 8.KIH50.4851.1024 | 8.M5861.3532.3112 |
特點 | ■?高脈沖數微型工業編碼器 ■?安裝深度小 ■?安裝方便 ■?可用于電機、機床、包裝機械、機器人、全自動?SMD?設備等應用場合 | ■?貫通空心軸 ■?精度高，配集成聯軸器 ■?牢固型軸安裝 ■?可用于紡織機械、電機、驅動器、復印機等應用場合 | ■?無需聯軸器，可直接安裝 ■?空心彈性軸，可達?14mm ■?貫通空心軸或作為端軸（盲軸） ■?工作溫度最高?100℃?(RI?58?TD) ■?可用于定位驅動器、電機等應用場合 |
脈沖數 | 5?~?3600 | 1?~?5000 | 1?~?5000 |
技術數據 - 機械 | ? | ? | ? |
法蘭或軸固定 | 夾緊軸 ( 一端開口 )，帶前夾緊環 ； 帶彈簧片的軸套作為轉矩支撐 | S= 同步法蘭 | E= 同步法蘭，帶盲軸 F，D，H= 同步法蘭，帶夾緊軸 |
軸徑 | 空心軸 4?/?6?/?8?/?10mm | 空心軸?10?mm?/?12?mm | 空心軸?10?mm?/?12?mm?/?14?mm |
絕對最大軸負載 | 徑向誤差 ±?0.15?mm?軸向誤差 ±?0.5?mm | 軸向誤差 ±?0.4?mm?平行度誤差?0.4?mm?角度誤差?1o | ? |
絕對最高轉速 | 10 000 min-1 | 3 000 min-1 | 6 000 min-1 |
轉矩 | ≤ 0.3?Ncm | ≤ 2?Ncm | ≤ 1.7?Ncm |
防護等級，外殼?/?軸承 | IP 64/64 | IP 64/64 | IP 65/64 |
總體設計 | 符合 DIN VDE 0160， 防護等級?III | 符合 DIN VDE 0160， 防護等級?III | 符合 DIN VDE 0160， 防護等級?III |
工作溫度 | -10℃?~? 70℃ | -10℃?~? 70℃ | -10℃?~? 70℃ （選項 ：-25℃?~? 100℃） |
電氣連接 | 電纜，軸向?/?徑向 | 電纜，徑向 | 電纜或接頭，徑向 |
尺寸 | ?36mm | ?58mm | ?58mm |
重量 | 約 80g | 約 210g | 約 170g |
技術數據-電氣 | ? | ? | ? |
輸出 | RS 422/ 推挽 /?推挽互補 | RS 422/ 推挽 /?推挽互補 | RS 422/ 推挽 /?推挽互補 |
電源電壓 (SELV) | 直流 5V/ 直流 10 ~ 30V | 直流 5V/ 直流 10V ~ 30V | 直流 5V/ 直流 10V ~ 30V |
最大空載電流 | 40mA（直流?5V），30mA（直流 24V），60mA（直流?10V） | 40mA（直流?5V），30mA（直流 24V），60mA（直流?10V） | 40mA（直流?5V），30mA（直流 24V），60mA（直流?10V） |
最大脈沖頻率 | 300kHz?(RS?422) 200kHz（推挽） | 300kHz?(RS?422) 200kHz（推挽） | 300kHz?(RS?422) 200kHz（推挽） |
輸出負載 | RS 422 ：±30mA 推挽，帶短路保護 ：30mA（直流?10V ~?30V） | RS 422 ：±30mA 推挽，帶短路保護 ：30mA（直流?10V ~?30V） | RS 422 ：±30mA 推挽，帶短路保護 ：30mA（直流?10V ~?30V） |
報警輸出 | NPN- 集電極開路 5mA | NPN- 集電極開路 5mA | NPN- 集電極開路 5mA |
脈沖形狀 | 方波 | 方波 | 方波 |
脈沖占空比 | 1:1 | 1:1 | 1:1 |
即插即用
光電套件解決方案需要近乎無塵的安裝生產環境， 相較下，kubler（庫伯勒）磁電編碼器對安裝環境要求不高，不受灰塵和水汽干擾，在普通車間環境即可生產安裝。集成的自動校準功能無需復雜的生產設備。在平常的產品測試過程中，可將8.7068.1132.3111編碼器接至kubler（庫伯勒）編碼器套件控制盒。當電機軸轉動時， 校準系統會自動修正電機軸和電子封裝間的細小誤差。同時套件控制盒可以在無需改變?nèi)魏螜C械或電氣部件的情況下編輯8.5020.2550.0500.0040編碼器的重要參數如單圈脈沖數，增強套件編碼器的多功能性。8.F5883M.552F.G323.0050套件編碼器中的嵌入式軟件會實時監測電子封裝并提供診斷信號。緊湊又高效的屏蔽附件能夠保護電子元器件和霍爾效應傳感器免受外界磁場的干擾， 例如由電磁制動器產生的磁場干擾。
庫伯勒8.5868、8.5888、8.5000、8.5020、8.5000、8.A02H、8.F3663、8.F3683系列編碼器規格可選詳述：
分辨率：可達17位多圈
量程：可達32位
精度：0.1°
電氣接口：BISS C, SSI, RS485
增量TTL 達16,384 PPR UVW (2, 4, 6, 8極)
直徑：36 mm
高度：24.2 mm (多圈含外殼)?
溫度范圍：-40 至 105°C
轉速：可達12,000 RPM
自動校準- 無需外界復雜設備
電纜夾確保正確的接地和簡易的安裝廣泛的診斷覆蓋范圍
多種可編程參數
