| 產品參數 | |||
|---|---|---|---|
| 接線方式 | 三相四線 | ||
| 通訊 | RS485通訊 | ||
| 顯示 | 液晶顯示 | ||
| 精度等級 | 有功電能精度0.5S級 | ||
| 電流規格 | 3*10(80)A | ||
| 安裝方式 | 導軌式 | ||
| 開關量 | 1DI 1DO | ||
| 接入方式 | 直接接入 互感器接入 | ||
| 保質期 | 1年 | ||
| 可售賣地 | 全國 | ||

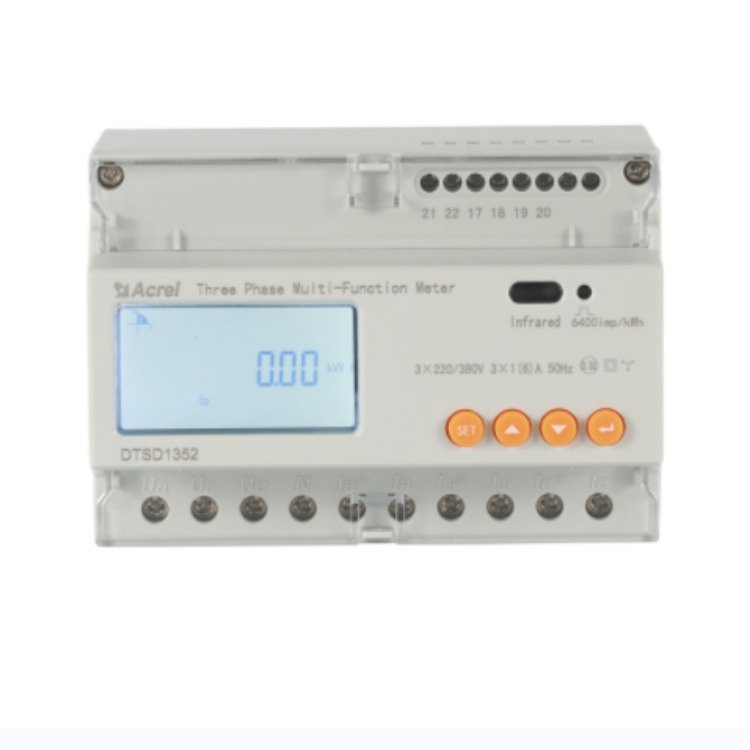

| 型號 | DTSD1352-C | ||
1、概述
導軌式安裝電能計量裝置采用DIN35mm導軌式安裝結構、LCD顯示，測量電能及其它電參量，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換。
該系列電能表具有體積小巧、精度高、可靠性好、安裝方便等優點，性能指標符合國標GB/T 17215.321-2008、GB/T 17215.322-2008和電力行業標準DL/T614-2007對電能表的各項技術要求，適用于政府機關和大型公建中對電能的分項計量，也可用于企事業單位作電能管理考核。
2、產品規格
型號 特性 | DDS1352 | DDSD1352 | DDSF1352 | DTSF1352 | DTSD1352 | |
應用 場合 | 單相回路 | √ | √ | √ | ||
三相回路 | √ | √ | ||||
電 流 規 格 | 5(30)A | √ | ||||
10(60)A | √ | |||||
1.5(6)A | √ | √ | √ | |||
5(20)A | √ | √ | √ | |||
10(40)A | √ | √ | √ | |||
20(80)A | √ | √ | √ | |||
接線 方式 | 直接接入 | √ | √ | √ | √ | √ |
經CT接入 | √ | √ | √ | |||
3、產品功能
型號 功能 | DDS1352 | DDSD1352 | DDSF1352 | DTSF1352 | DTSD1352 | |
電量測量 | 電流/電壓 | ■ | ■ | ■ | ■ | |
有功/無功/視在功率 | ■ | ■ | ||||
功率因數/頻率 | ■ | ■ | ||||
最大需量 | □ | |||||
電能計量 | 有功電能 | ■ | ■ | ■ | ■ | ■ |
無功電能 | ■ | |||||
復費率電能 | □ | □ | □ | □ | ||
費率 時段 | 峰、平、谷 | □ | □ | |||
尖、峰、平、谷 | □ | □ | ||||
時段 | □8時段 | □8時段 | □8時段 | □8時段 | ||
時間、日期 | □ | □ | □ | □ | ||
通訊 (選其一) | Modbus-RTU | □ | □ | □ | □ | |
DL/T645 | □ | □ | □ | □ | ||
注：1.“■”為標配功能；“□”為選配功能；
2．選配最大需量的同時需選配復費率電能功能。
4、技術參數
