| 產品參數 | |||
|---|---|---|---|
| 產地 | 中國大陸 | ||
| 型號 | ATA-4014 | ||
| 質保 | 3年 | ||
| 封裝 | 箱子 | ||
| 數量 | 999 | ||
| 批號 | 新批次 | ||
| 尺寸 | 440*163*470mm(寬*高*深) | ||
| 通道 | 單通道 | ||
| 壓擺率 | ≥356V/μs | ||
| 輸出 | 單端輸出 | ||
| 電壓 | 最大輸出電壓160Vp-p(±80Vp) | ||
| 最大輸出電流 | 5.65Ap | ||
| 帶寬 | (-3dB)高達DC~1MHz | ||
| 存儲溫度 | -20℃~50℃ | ||
| 品牌 | Aigtek | ||
電話：029-88865020
官網：www.aigtek.com

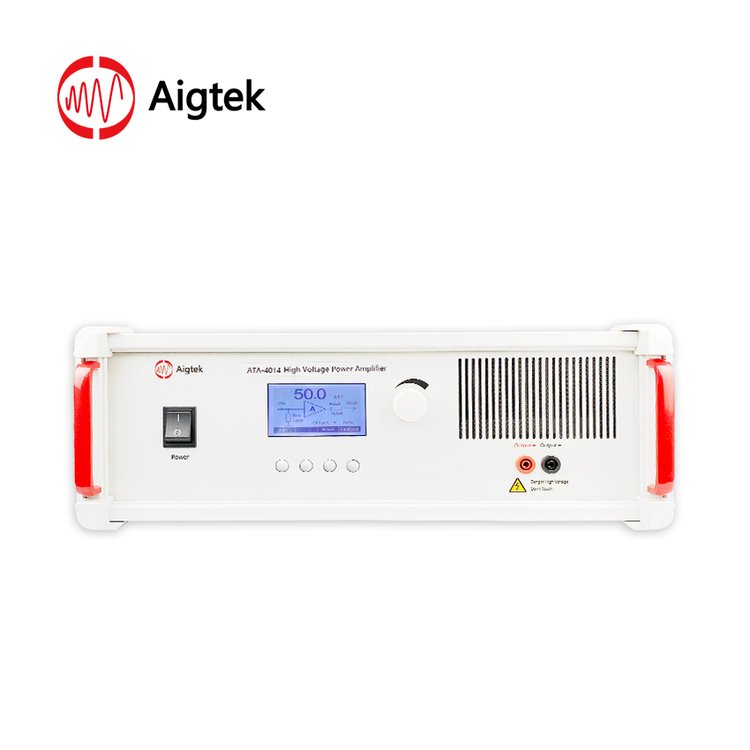

ATA-4014高壓功率放大器簡介
ATA-4014是一款理想的可放大交、直流信號的單通道高壓功率放大器。最大輸出160Vp-p（±80Vp）電壓，452Wp功率，可以驅動高壓功率型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。
輸入Input
輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。
輸出Output
輸出為香蕉插座，最大輸出電壓160Vp-p(±80Vp)，輸出電流5.65Ap。
液晶面板顯示
ATA-4014高壓功率放大器操作面板液晶顯示，設備狀態及參數動態顯示，交互界面一目了然，簡潔易懂。
電壓增益
ATA-4014高壓功率放大器電壓增益數控0~50倍可調，具體分為粗調（1step）和細調（0.1step）兩種。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。
監測口Monitor
1/100Monitor：此端口電壓為輸出端口的1/100，監測口為BNC接頭，可以直接連接到示波器進行輸出電壓的實時監測。
