| 產品參數 | |||
|---|---|---|---|
| 型號 | ATG-3090 | ||
| 電壓 | 200Vpp | ||
| 頻率 | DC-1MHz | ||
| 通道數 | 雙通道 | ||
| 功率 | 50W | ||
| 輸出形式 | 單端輸出 | ||
| 電流 | 18Ap | ||
| 最大輸出功率 | 810Wp | ||
| 保險絲 | 10A/250V | ||
| 保護 | 過流保護 | ||
| 信號地 | 與機殼、電源線地相連 | ||
| 工作濕度 | ≤80％RH | ||
| 無冷凝 | |||
| 數量 | 999 | ||
| 批號 | 新批次 | ||
| 封裝 | 箱子 | ||
| 品牌 | Aigtek | ||
電話：029-88865020
官網：www.aigtek.com

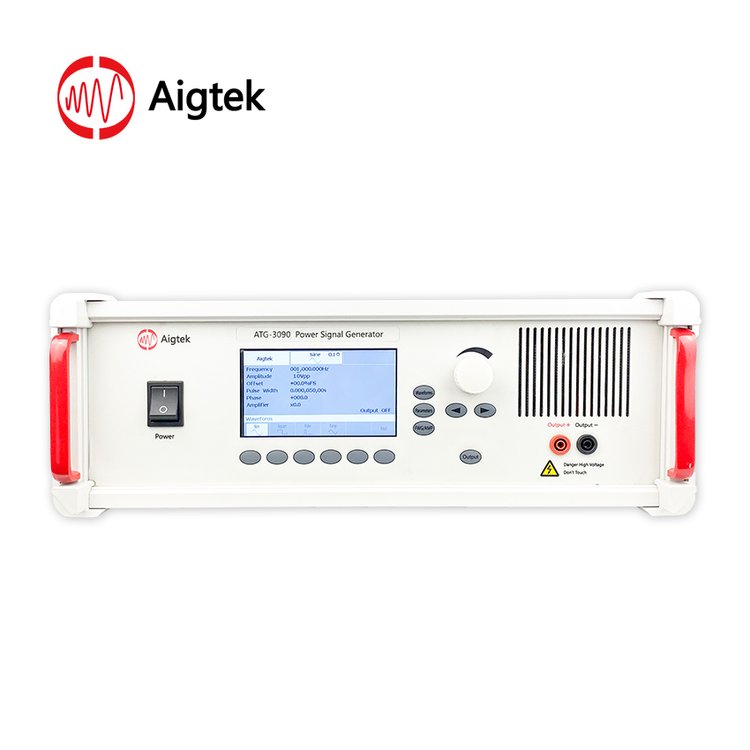

ATG-3090 功率信號源簡介
ATG-3090是一款理想的可輸出正弦波、方波、三角波、脈沖波的功率信號源?？蛻艨筛鶕?jù)使用情況選擇信號內置、或外置輸入。最大輸出810Wp功率，可以驅動功率型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇。
輸入Input
外置信號輸入端為BNC接口。當信號內置輸入，此時為功率信號源模式，設置波形，頻率，電壓等參數即可；當信號外置接入，此時為放大器模式，輸入電阻為5kΩ，輸出電阻可切換，調節電壓增益即可實現信號放大。
輸出?Output
ATG-3090 功率信號源輸出接口為香蕉插座，輸出電壓0~90Vp-p(±45Vp)，最大輸出電流（峰值）18Ap。
液晶面板顯示
ATG-3090 功率信號源操作面板液晶顯示，設備狀態及參數動態顯示，交互界面一目了然，簡潔易懂。
電壓增益
外置輸入信號時為放大器工作模式，此時電壓增益是數控0~30倍（1step）可調。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。
監測口Monitor
1/100 Monitor：此端口電壓為輸出端口的1/100，監測口為BNC接頭，可以直接連接到示波器進行輸出電壓的實時監測。
?通道：單通道
波形：可輸出正弦波、方波、三角波、脈沖波
功率：最大輸出功率810Wp
電流：最大輸出電流18Ap
帶寬：帶寬(-3dB)高達DC~100KHz
壓擺率：壓擺率≥20V/μs
輸入信號可內置或外置
西安安泰電子科技有限公司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、計量校準產品、線束測試儀等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商。
公司依托西安交通大學及西北工業大學的知名科研機構聯合組成研發團隊，擁有國際化的先進技術，及數量眾多的專利和技術創新。公司擁有多名經驗豐富的高級工程師，能夠完成各類測試設備與測試系統的研發與生產。我們提供免費樣機試用，免費專業工程師培訓，免費測試技術交流。
