| 產品參數 |
| 品牌 | 村田 |
| 產地 | 日本 |
| 交期 | 3天 |

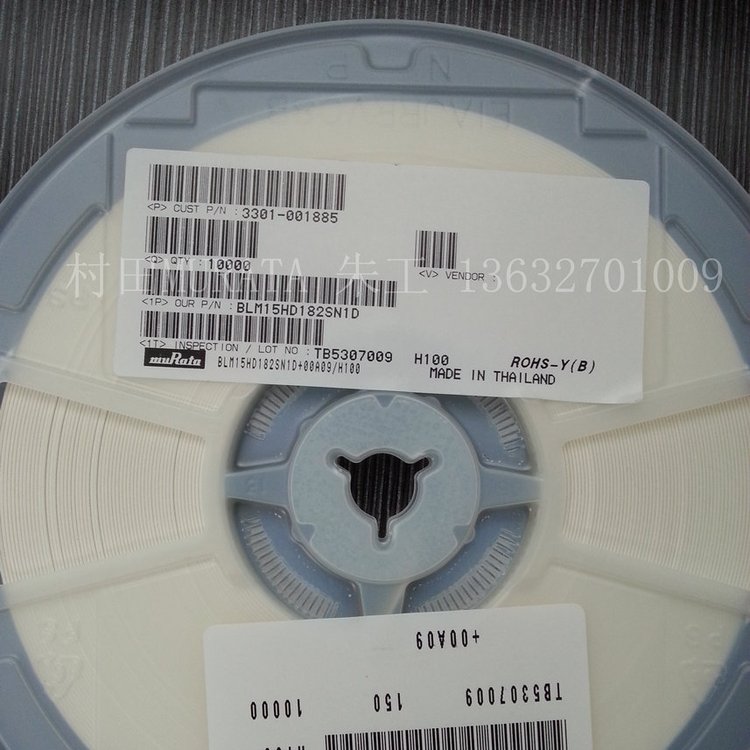

| 包裝方式 | 卷帶盤裝 |
| 數量 | 9999 |
| 可售賣地 | 全國 |
| 用途 | 濾波靜噪 | |
磁珠的功能主要是消除存在于傳輸線結構（電路）中的RF噪聲，RF能量是疊加在直流傳輸電平上的交流正弦波成分，直流成分是需要的有用信號。要消除這些不需要的信號能量，使用片式磁珠扮演高頻電阻的角色（衰減器）。
磁珠有很高的電阻率和磁導率，他等效于電阻和電感串聯，但電阻值和電感值都隨頻率變化。?他比普通的電感有更好的高頻濾波特性，在高頻時呈現阻性，所以能在相當寬的頻率范圍內保持較高的阻抗，從而提高調頻濾波效果。
作為電源濾波，可以使用電感。磁珠的電路符號就是電感但是型號上可以看出使用的是磁珠。在電路功能上，磁珠和電感是原理相同的，只是頻率特性不同罷了。
直流成分是需要的有用信號，而射頻RF能量卻是無用的電磁干擾沿著線路傳輸和輻射（EMI）。要消除這些不需要的信號能量，使用片式磁珠扮演高頻電阻的角色（衰減器），該器件允許直流信號通過，而濾除交流信號。通常高頻信號為30MHz以上，然而，低頻信號也會受到片式磁珠的影響。磁珠有很高的電阻率和磁導率，等效于電阻和電感串聯。在電路中只要導線穿過它即可。高頻電流在其中以熱量形式散發，其等效電路為一個電感和一個電阻串聯，兩個組件的值都與磁珠的長度成比例。有的磁珠上有多個孔洞，用導線穿過可增加組件阻抗（穿過磁珠次數的平方）。鐵氧體磁珠不僅可用于電源電路中濾除高頻噪聲（可用于直流和交流輸出），還可廣泛應用于其它電路
村田磁珠主要用于通訊電子產品(智能手機,4G手機,3G手機,無線射頻,藍牙模塊,智能家居,工業電腦,家用電器,商用機器,個人電腦,照明,AV設備,汽車,安全設備,網絡設備等)的靜噪濾波電路中.效果非常理想.
村田磁珠常用型號如下:
0201(0603)尺寸系列?BLM03AG100SN1D?BLM03AG601SN1D?BLM03AG102SN1D?BLM03BD601SN1D
BLM03AG241SN1D?BLM03AG121SN1D
0402(1005)尺寸系列BLM15AX102SN1D?BLM15AG102SN1D?BLM15AG221SN1D?BLM15AG601SN1D
BLM15AG700SN1D?BLM15BB121SN1D?BLM15BB220SN1D?BLM15BB470SN1D?BLM15BB750SN1D
BLM15BD102SN1D?BLM15BD182SN1D?BLM15BD221SN1D?BLM15BD601SN1D?BLM15EG221SN1D
BLM15HB221SN1D?BLM15HD102SN1D?BLM15HD182SN1D?BLM15HG601SN1D?BLM15PG100SN1D
0603(1608)尺寸系列BLM18AG102SN1D?BLM18AG121SN1D?BLM18AG221SN1D?BLM18AG601SN1D
BLM18BB750SN1D?BLM18BD252SN1D?BLM18HG102SN1D?BLM18PG121SN1D?BLM18PG121SN1D
BLM18PG181SN1D?BLM18PG330SN1D?BLM18PG471SN1D?BLM18PG600SN1D
0805(2012)尺寸系列BLM21AG601SN1D?BLM21PG221SN1D?BLM21PG300SN1D?BLM21PG331SN1D
1206(3216)尺寸系列BLM31PG121SN1L?BLM31PG330SN1L?BLM31PG391SN1L?BLM31PG601SN1L
1806(4516)尺寸系列BLM41PG750SN1L?BLM41PG181SN1L?BLM41PG471SN1L?BLM41PG102SN1L
.jpg)
村田磁珠特性：
1．高阻抗值。
2．耐焊接性和可焊性，優適合于浸焊和再流焊。
3．符合EIA標準，適合自動機裝配。
4．適用于消除和抑制EMI/RFI。
.jpg)
村田磁珠是一種EMI靜噪元件,屬于EMI靜噪濾波器(EMIFIL).也叫片狀鐵氧體磁珠.
村田磁珠的品名表示如下：
BL???M???18???AG??102???S???N???1???D
1???2????3????4?????5????6???7????8???9
1型號：BL----表示片狀鐵氧體磁珠
2類型：A----表示排列型???M----表示多層型
3尺寸：
代號????????????尺寸（長*寬）??????????EIA代碼
03??????????????0.6*0.3mm???????????????0201
15??????????????1.0*0.5mm???????????????0402
18??????????????1.6*0.8mm???????????????0603
21??????????????2.0*1.25mm??????????????0805
31??????????????3.2*1.6mm???????????????1206
41??????????????4.5*1.6mm???????????????1806
4特性/應用：
AF、AG、AJ、AH、TG?是一般電路用；
BA、BB、BC、BD、BE?是高速信號線用；
PD、PF、PG?是電源用；
RK??是數字接口用；
HG??是GHz頻帶一般電路用；
EG??是GHz頻帶一般電路用（低直流電阻值）；
HB、HD、HE??是GHz頻帶高速信號線用；
HK??是GHz頻帶數字接口用；
GG??是高GHz頻帶一般電路用；
GA??是高GHz頻帶高速信號線用。
5電阻值：
由三位數字表示，單位是歐姆，位和第二位數字是有效數字，第三位數字表示跟在前兩位數字后的零的個數。102=10后面2個零（1000歐）
6特性：S表示鍍鋅
7特征：N表示標準型
8電路數目：
1---------1個電路???????4----------4個電路
9包裝：與電容,電感相同
