| 產品參數 | |||
|---|---|---|---|
| 品牌 | 村田 | ||
| 產地 | 中國 | ||
| 包裝 | 袋裝 | ||
| 頻率 | 0-110G | ||
| 外殼材質 | 不銹鋼 | ||
| 內芯材質 | 鈹銅鍍金 | ||
| 壽命 | 3000次 | ||
| 駐波 | 小于1.15 | ||
| 接口 | 多選 | ||
| 數量 | 9999 | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 用途 | 射頻測試 | ||
| 型號 | 多選 | ||

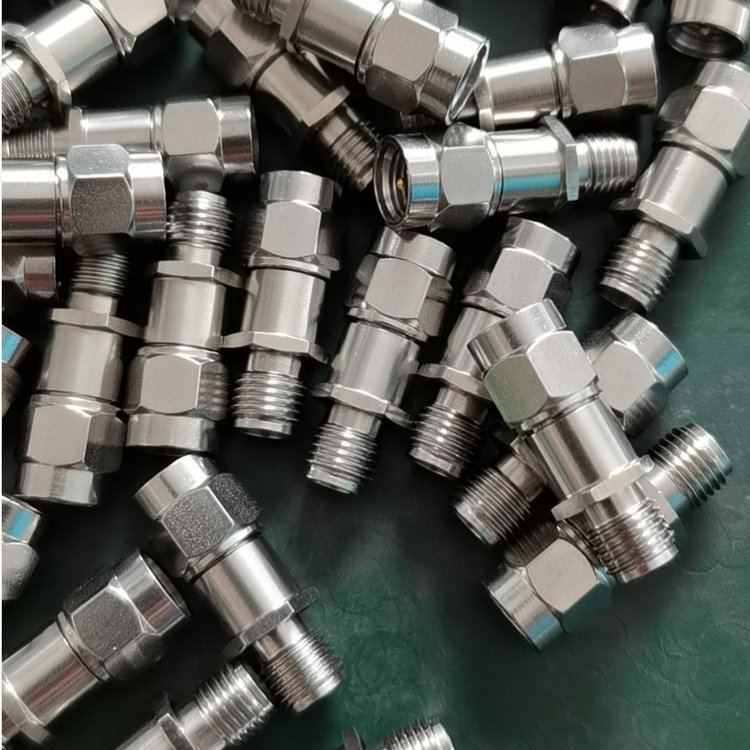

奧納科技AWNATECH銷售射頻測試轉接器，同軸轉接器，微波轉接器。
我們的轉接器外殼采用不銹鋼主體，堅固；內導體采用鈹銅鍍金，傳輸性能好；
使用頻率0-110GHz，電壓駐波比≤1.15，插入損耗≤0.04√f(GHz)dB，使用壽命500-3000次。
奧納科技射頻轉接器目前接口主要有：
SMA, SSMA，3.5mm, 2.92mm, 2.4mm, 1.85mm, 1.0mm, BMA, SBMA, SMP, SSMP, N型, TNC, TNCA等
主要結構有：直徑型，90度彎型，法蘭4孔型，穿孔型。
先介紹下接頭公母命名：
公頭表示為J或M,母頭表示為K或F，螺紋類公頭為內螺內針，螺紋類母頭為外螺內孔
比如SMA-JJ型號含義：SMA表示接頭系列是，JJ表示公轉公，KK表示母轉母，JK表示公轉母
SMA接頭系列轉接器頻率范圍DC-18GHz，主要種類有：
SMA-JJG? ? ? SMA/M轉SMA/M? ?直通型SMA公轉公
SMA-JKG? ? ?SMA/M轉SMA/F? ? 直通型SMA公轉母
SMA-KKG? ? SMA/F轉SMA/F? ? ? 直通型SMA母轉母
SMA-KYKG? SMA/F轉SMA/F? ? ?穿孔型SMA母轉母
SMA-KFKG? SMA/F轉SMA/F? ? ?法蘭4孔型SMA母轉母
SMA-JWJG? SMA/M轉SMA/M? 90度彎型SMA公轉公
SMA-KWJG? SMA/F轉SMA/M? ?90度彎型SMA母轉公
SMA-KWKG? SMA/F轉SMA/F? ? 90度彎型SMA母轉母
3.5mm接頭系列轉接器頻率范圍DC-26.6GHz，主要種類有：
3.5-JJG? ? ? ? ?3.5mm/M轉3.5mm/M? ? ? 直通型3.5mm公轉公
3.5-JKG? ? ? ??3.5mm/M轉3.5mm/F? ? ? ? 直通型3.5mm公轉母
3.5-KKG? ? ? ?3.5mm/F轉3.5mm/F? ? ? ? ?直通型3.5mm母轉母
3.5-KYKG? ? ?3.5mm/F轉3.5mm/F? ? ? ? ?穿孔型3.5mm母轉母
3.5-KFKG? ? ?3.5mm/F轉3.5mm/F? ? ? ? ?法蘭4孔型3.5mm母轉母
3.5-JWJG? ? ?3.5mm/M轉3.5mm/M? ? ? ?90度彎型3.5mm公轉公
3.5-JWKG? ? ?3.5mm/M轉3.5mm/F? ? ? ? 90度彎型3.5mm公轉母
3.5-KWKG? ? ?3.5mm/F轉3.5mm/F? ? ? ? 90度彎型3.5mm母轉母
2.92mm接頭系列轉接器頻率范圍DC-40GHz，主要種類有：
2.92-JJG? ? ? ? ? ?2.92mm/M轉2.92mm/M? ? ? 直通型2.92mm公轉公
2.92-JKG? ? ? ? ??2.92mm/M轉2.92mm/F? ? ? ? 直通型2.92mm公轉母
2.92-KKG? ? ? ? ?2.92mm/F轉2.92mm/F? ? ? ? ?直通型2.92mm母轉母
2.92-KYKG? ? ? ?2.92mm/F轉2.92mm/F? ? ? ? ?穿孔型2.92mm母轉母
2.92-KFKG? ? ? ?2.92mm/F轉2.92mm/F? ? ? ? ?法蘭4孔型2.92mm母轉母
2.92-JWJG? ? ? ?2.92mm/M轉2.92mm/M? ? ? 90度彎型2.92mm公轉公
2.92-JWKG? ? ??2.92mm/M轉2.92mm/M? ? ? 90度彎型2.92mm公轉母
2.92-KWKG? ? ?2.92mm/M轉2.92mm/M? ? ? 90度彎型2.92mm母轉母
2.4mm接頭系列轉接器頻率范圍DC-50GHz，主要種類有：
2.4-JJG? ? ? ? ? ?2.4mm/M轉2.4mm/M? ? ? 直通型2.4mm公轉公
2.4-JKG? ? ? ? ??2.4mm/M轉2.4mm/F? ? ? ? 直通型2.4mm公轉母
2.4-KKG? ? ? ? ?2.4mm/F轉2.4mm/F? ? ? ? ?直通型2.4mm母轉母
2.4-KYKG? ? ? ?2.4mm/F轉2.4mm/F? ? ? ? ?穿孔型2.4mm母轉母
2.4-KFKG? ? ? ?2.4mm/F轉2.4mm/F? ? ? ? ?法蘭4孔型2.4mm母轉母
2.4-JWJG? ? ? ?2.4mm/M轉2.4mm/M? ? ? 90度彎型2.4mm公轉公
2.4-JWKG? ? ??2.4mm/M轉2.4mm/M? ? ? 90度彎型2.4mm公轉母
2.4-KWKG? ? ?2.4mm/M轉2.4mm/M? ? ? 90度彎型2.4mm母轉母
1.85mm接頭系列轉接器頻率范圍DC-67GHz，主要種類有：
1.85-JJG? ? ? ? ? ?1.85mm/M轉1.85mm/M? ? ? 直通型1.85mm公轉公
1.85-JKG? ? ? ? ??1.85mm/M轉1.85mm/F? ? ? ? 直通型1.85mm公轉母
1.85-KKG? ? ? ? ?1.85mm/F轉1.85mm/F? ? ? ? ?直通型1.85mm母轉母
1.85-KYKG? ? ? ?1.85mm/F轉1.85mm/F? ? ? ? ?穿孔型1.85mm母轉母
1.85-KFKG? ? ? ?1.85mm/F轉1.85mm/F? ? ? ? ?法蘭4孔型1.85mm母轉母
1.85-JWJG? ? ? ?1.85mm/M轉1.85mm/M? ? ? 90度彎型1.85mm公轉公
1.85-JWKG? ? ??1.85mm/M轉1.85mm/M? ? ? 90度彎型1.85mm公轉母
1.85-KWKG? ? ?1.85mm/M轉1.85mm/M? ? ? 90度彎型1.85mm母轉母
1.0mm接頭系列轉接器頻率范圍DC-110GHz，主要種類有：
1.0-JJG? ? ? ? ? ?1.0mm/M轉1.0mm/M? ? ? 直通型1.0mm公轉公
1.0-JKG? ? ? ? ??1.0mm/M轉1.0mm/F? ? ? ? 直通型1.0mm公轉母
1.0-KKG? ? ? ? ?1.0mm/F轉1.0mm/F? ? ? ? ?直通型1.0mm母轉母
BMA接頭系列轉接器頻率范圍DC-18GHz，主要種類有：
BMA-JJG? ? ? ? ? ?BMA/M轉BMA/M? ? ? 直通型BMA公轉公
BMA-JKG? ? ? ? ??BMA/M轉BMA/F? ? ? ? 直通型BMA公轉母
BMA-KKG? ? ? ? ?BMA/F轉BMA/F? ? ? ? ?直通型BMA母轉母
SBMA接頭系列轉接器頻率范圍DC-18GHz，主要種類有：
SBMA-JJG? ? ? ? ? ?SBMA/M轉SBMA/M? ? ? 直通型SBMA公轉公
SBMA-JKG? ? ? ? ? SBMA/M轉SBMA/F? ? ? ? 直通型SBMA公轉母
SBMA-KKG? ? ? ? ?SBMA/F轉SBMA/F? ? ? ? ?直通型SBMA母轉母
N型接頭系列轉接器頻率范圍DC-18GHz，主要種類有：
N-JJG? ? ? ? ? ?N/M轉N/M? ? ? 直通型N公轉公
N-JKG? ? ? ? ??N/M轉N/F? ? ? ? 直通型N公轉母
N-KKG? ? ? ? ?N/F轉N/F? ? ? ? ?直通型N母轉母
N-KYKG? ? ? ?N/F轉N/F? ? ? ? ?穿孔型N母轉母
N-KFKG? ? ? ?N/F轉N/F? ? ? ? ?法蘭4孔型N母轉母
TNC型接頭系列轉接器頻率范圍DC-11GHz，主要種類有：
TNC-JJG? ? ? ? TNC/M轉TNC/M? ? ? 直通型TNC公轉公
TNC-JKG? ? ? ?TNC/M轉TNC/F? ? ? ? 直通型TNC公轉母
TNC-KKG? ? ? TNC/F轉TNC/F? ? ? ? ?直通型TNC母轉母
TNC-KYKG? ? TNC/F轉TNC/F? ? ? ? ?穿孔型TNC母轉母
TNC-KFKG? ? TNC/F轉TNC/F? ? ? ? ?法蘭4孔型TNC母轉母
N-SMA系列轉接器? ? ? ? 頻率18GHz? ?主要種類有:
N/SMA-JJG
N/SMA-JKG
N/SMA-KJG
N/SMA-KKG
N/SMA-KYKG
N/SMA-KFKG
SSMA系列轉接器? ? ? 頻率40GHz? ?主要種類有：
SSMA-JJG
SSMA-JKG
SSMA-KKG
同時我們還有不同系列互轉的射頻轉接器，比如：
3.5-2.92系列? ? ? 頻率26.5GHz
3.5-2.4系列? ? ? ? 頻率26.5GHz
3.5-1.85系列? ? ? 頻率26.5GHz
3.5-SMP系列? ? ? 頻率26.5GHz
3.5-BMA系列? ? ? 頻率26.5GHz
3.5-SBMA系列? ? 頻率26.5GHz
2.92-2.4系列? ? ? ?頻率40GHz
2.92-1.85系列? ? ?頻率40GHz
2.92-SMP系列? ? ?頻率40GHz
2.92-SSMP系列? ? 頻率40GHz
2.4-1.85系列? ? ? ? 頻率50GHz
2.4-SMP系列? ? ? ? 頻率40GHz
2.4-SSMP系列? ? ? 頻率40GHz
1.85-SMP系列? ? ? 頻率40GHz
1.85-SSMP系列? ? 頻率40GHz
1.85-1.0系列? ? ? ? ?頻率67GHz
N-3.5系列? ? ? ? ? ? ?頻率18GHz
N-2.92系列? ? ? ? ? ?頻率18GHz
N-2.4系列? ? ? ?
