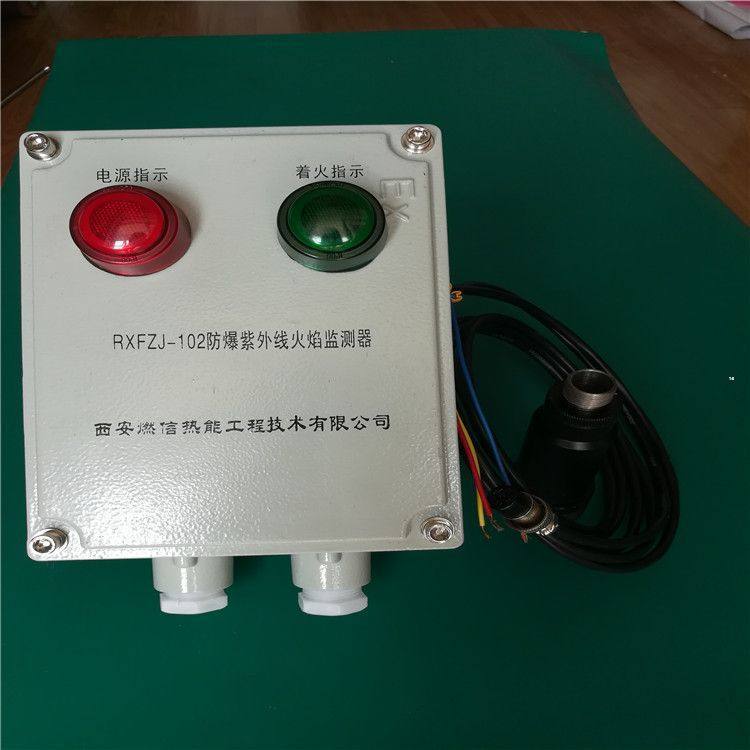

.jpg "防爆紫外線火焰檢測器RXFZJ-102防爆等級BT6")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 燃信熱能 | ||
| 加工定制 | 是 | ||
| 檢測對象 | 燃?xì)?、燃?/span> | ||
| 傳感器與控制器連線 | ≤20米 | ||
| 防爆等級 | BT6 | ||
| 光譜響應范圍 | 190mm/280mm | ||
| 檢測響應時間 | ≤0.2秒 | ||
| 火焰檢測 | UV傳感器 | ||
| 電源 | 220V±10P/60Hz | ||
| 數量 | 999 | ||
| 可售賣地 | 河北;山西;內蒙古;廣東;廣西;陜西;甘肅;青海;新疆;江蘇;江西;山東;河南;湖北 | ||
RXFZJ-102防爆紫外線火焰監測器，用于燃?xì)?、燃油工業燃燒器的火焰監測，該監測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強。
一、功能
可控制點火裝置自動點火，點火同時自動打開燃料閥。在設定時間（6秒）內沒有點燃，控制器自動關閉燃料閥；如點火成功則保持燃料閥打開，燃料正常供應。監測火焰時，若監測到有火焰，著火指示燈亮，保持燃料閥打開，燃料正常供應；監測到無火焰時，著火指示燈滅，控制器自動關閉燃料閥。
二、主要技術參數
1、電源：220V±10 ???50/60Hz
2、火焰檢測：UV傳感器
3、檢測響應時間：≤0.2秒
4、光譜響應范圍：190/280mm
5、傳感器與控制器連線：≤20米
6、檢測對象：燃?xì)?、燃?/p>
7、防爆等級：BT6
8、使用溫度：-20℃～80℃
三、外部連接示意圖
2、3、4：UV探頭 ????????5、6：接點火器AC220V
6、7：接燃料電磁閥AC220V
8、9：無源常開觸點，有火焰時翻轉 。
9.10：無源常閉觸點，有火焰時翻轉 。
注：如送DCS控制可從端子引出，有火時8、9通，無火時9、10通。
五、安裝與調試
安裝：
1、連接時打開上蓋板，將電源線、控制線按上圖連接在對應的端子上。
2、將紫外探頭連接依次接到2，3，4端子上，并固定緊。
3、探頭安裝
?RXFZJ-102防爆紫外線火焰監測器是一種非接觸式火焰監測器,用戶安裝時請將探頭對準火焰。探頭使用的溫度為80℃，用戶在燃燒器或其他高溫設備上使用時，探頭前的監測通道必須通風冷卻，探頭的安裝螺紋為M20×1.5。
根據有關規定，監測靈敏距離為0.8米，（在檢測通道為Φ18的情況下），但監測距離會隨著火焰輻射強度和監測通道的增大而增大，但距離一般不超過2米。
????4、調試：
為了提高監測靈敏度，傳感器電纜不應與其他電源線或信號線混在一起。
RXFZJ-102防爆紫外線火焰檢測器在出廠時已調試好，一般情況下安裝即可使用。如果探頭距監測器過遠，布線引起的分布電容過大時，在無火焰的情況下顯示有火，請打開模板，反時針緩慢調節模板中間的匹配電位器，直到紅色指示燈滅，繼電器釋放為止，模塊調試好，調試好后，蓋上模塊蓋。請注意調試時不要超調，超調影響監測靈敏度。
六、故障排除
1 燃燒器無火，而監測器卻顯示有火，這是監測線路受潮后分布電容逐漸增大引起的干擾，請打開防爆箱，然后打開模塊，反時針緩慢調節電位器，直至紅色指示燈滅，繼電器釋放為止。
2、燃燒器有火，而監測器顯示無火，可能有二個原因，一是探頭鏡片被灰塵覆蓋，請擦干凈探頭石英鏡片，二是阻抗匹配電位器超調，請打開模塊順時針緩慢調節電位器，直到紅色指示燈亮，繼電器吸合為止。
3、如果在安裝或使用中不小心弄破了探頭的鏡片，不要用普通玻璃代替，因?yàn)槠胀úＡ荒芡高^火焰產生的紫外線。
?
注：任何情況下，不建議客戶自行調節產品靈敏度。如需調節，請聯系我司技術人員確認指導。
