.jpg "toyo東佑達滑臺軌道內嵌式直線模組GTH12-L10")
| 產品參數 | |||
|---|---|---|---|
| 重量 | 5.05kgkg | ||
| 種類 | 直線滑臺 | ||
| 適用范圍 | 自動化行業 | ||
| 產地 | 臺灣 | ||
| 顏色 | 銀色 | ||
| 是否定制 | 否 | ||
| 類別 | 直線模組 | ||
| 材質 | 鋁合金 | ||
| 表面處理 | 鍍鉻 | ||
| 加工定制 | 是 | ||
| 精度 | ±0.005mm | ||
| 滑行軌跡 | 直線驅動 | ||
| 位置重復精度 | ±0.005 | ||
| 螺桿導程 | 5 | ||
| 品牌 | 東佑達 | ||
| 型號 | GTH12-L10 | ||
| 導程 | 10/20/32 | ||
| 水平使用最大可搬重量 | 110 | ||
| 垂直使用最大可搬重量 | 33 | ||
.jpg)
產品參數

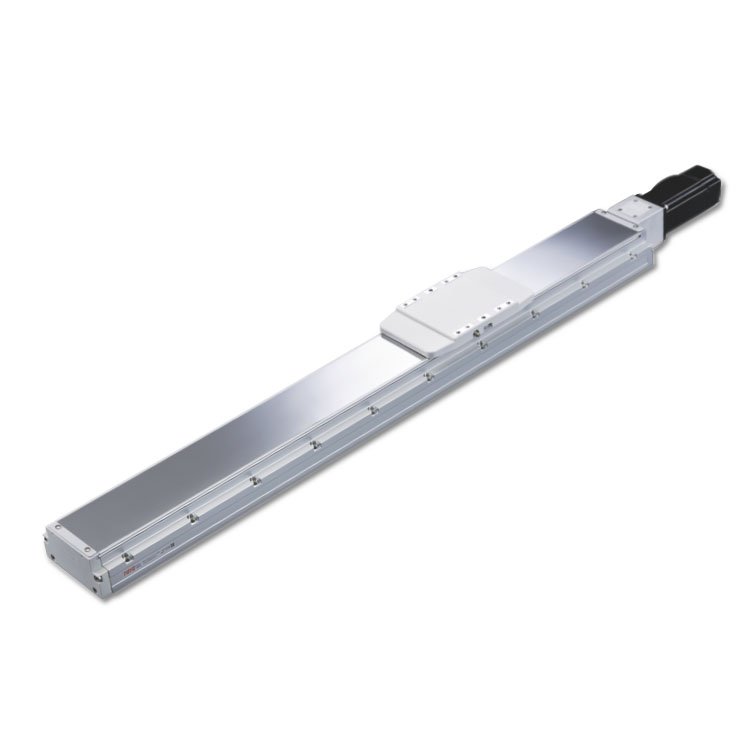

產品名稱: 軌道內嵌式滑臺模組
產品型號: GTH12
產品特色:
位置重復精度：±0.01(mm)
可搬重量水平使用：110(Kg)
可搬重量垂直使用：33(Kg)
規格特性:
位置重復精度：±0.01(mm)
螺桿導程：5/10/20/32(mm)
速度：250/500/1000/1600(mm/s)
可搬重量水平使用：110/88/40/30(kg)
可搬重量垂直使用：33/22/10/8(kg)
定格推力：1388/694/347/218(N)
標準行程：50-1250 / 50(mm)
AC伺服馬達容量：400
.jpg)
產品特點
東佑達螺桿GTH系列模組具有高精度、高穩定性的特點，螺桿驅動模組可輕易達到高精度的使用者需求，并穩定運轉確保螺桿、滑軌的使用壽命及組裝質量。主要運用于工作定位、夾取、搬運、插件等，電子部品組裝、電路板與晶圓盒定位插入位置等自動化領域，是科技設備大廠并且多元化產業(傳產、汽機車大廠等)廣泛使用。
.jpg)
產品應用
滑臺模塊共有螺桿驅動、皮帶驅動、無塵系列模塊三種形式，可供立即組裝使用，適用于水平，垂直移載應用，也可組立為多軸型式，滿足客戶高精度、高荷重的需求，廣泛應用于自動化領域市場中。
產品規格書
.jpg)
.jpg)
