| 產品參數 | |||
|---|---|---|---|
| 重量 | 5.05kgkg | ||
| 種類 | 絲桿滑臺 | ||
| 適用范圍 | 自動化行業 | ||
| 產地 | 螺桿滑臺 | ||
| 類別 | 直線模組 | ||
| 型號 | 50D | ||
| 材質 | 鋁合金 | ||
| 表面處理 | 鍍鉻 | ||
| 加工定制 | 是 | ||
| 精度 | ±0.01mm | ||
| 滑行軌跡 | 直線驅動 | ||
| 馬達出力 | 100W | ||
| 絲桿外徑 | 12 | ||
| 導程 | 5/10 | ||
| 速度 | 250/500 | ||
| 水平使用 | 9/5.5 | ||
| 垂直使用 | 2.5/1.2 | ||
| 額定推力 | 70/35 | ||
| 行程 | 800 | ||
| 數量 | 10 | ||
| 批號 | 2022053001 | ||
| 封裝 | 一體式 | ||
| 品牌 | SATA | ||
.jpg)
SATA線性模組滾珠螺桿滑臺50D 仕達通絲桿一級代理.jpg)

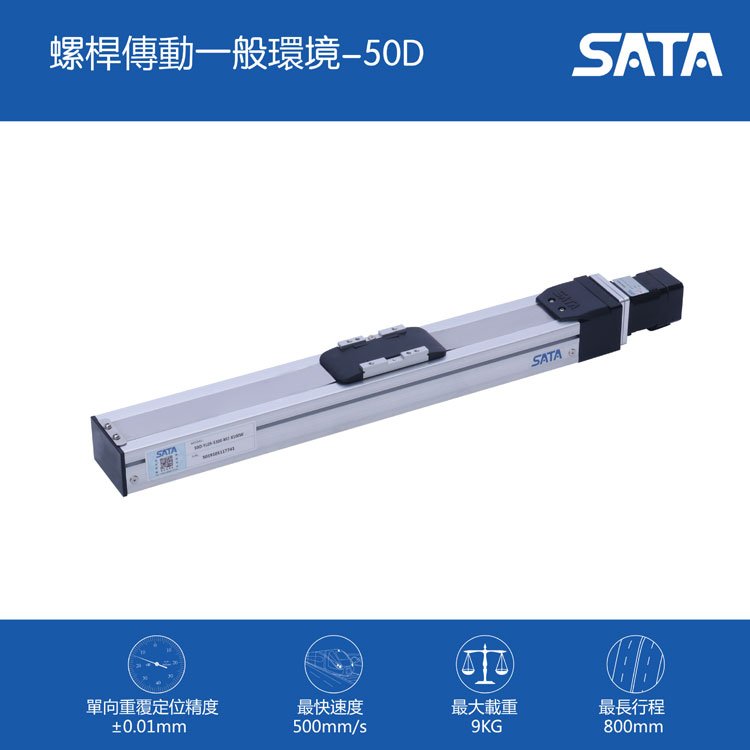

SATA仕達通一般螺桿滑臺50D
1. 進口鋁型材品質，剛性高于同行
2. 傳動件均為進口大品牌，精度壽命保證
3. 全系列動態試車，每臺均有獨立二維碼，品質看得見
SATA仕達通一般螺桿滑臺50D規格表
馬達出力：100W
單向重復定位精度：±0.01mm
滾珠絲桿外徑：12/12mm
滾珠絲桿導程：5/10mm
速度：250/500mm/s
水平使用：9/5.5kg
垂直使用：2.5/1.2kg
額定推力：70/35N
行程：100-800mm
.jpg)
SATA模組滑臺安裝方式，安裝孔和定位銷孔要對齊，先放定位銷孔，然后螺絲慢慢打緊。
1、滑臺背面如有定位銷孔，請先將定位銷孔固定后再安裝螺絲于安裝孔；
2、安裝前請讓安裝表面的平面度在更佳狀態。安裝平面度不佳時,會讓支撐架變形，妨礙行走, 甚至發生異常聲音,這些就是降低機械壽命的原因,因此請調整平面度, 一般建議任意一米的平面度要在 -0.02mm以內 ；
3、滑臺背面安裝面積要大于 2/3,否則容易變形；
