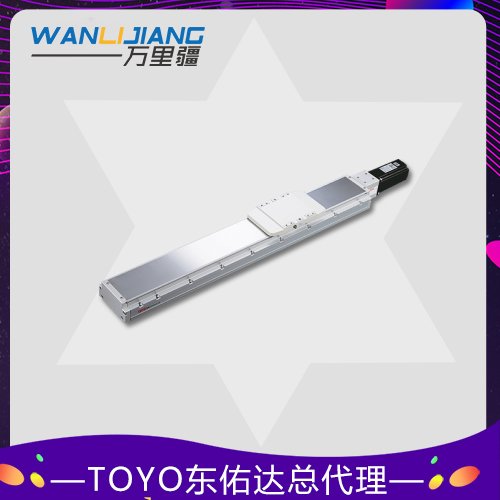

.jpg "toyo單軸模組內嵌式滑臺GTH12東佑達直線導軌")
| 產品參數 | |||
|---|---|---|---|
| 是否進口 | 是 | ||
| 滑塊數量 | 1個 | ||
| 適用范圍 | 自動化設備 | ||
| 產地 | 臺灣 | ||
| 顏色 | 銀色 | ||
| 是否定制 | 否 | ||
| 類別 | 直線模組 | ||
| 型號 | GTH12 | ||
| 類型 | 滾動導軌 | ||
| 滑行軌跡 | 直線導軌 | ||
| 是否庫存 | 是 | ||
| 是否批發 | 是 | ||
| 額定動載荷 | 1388/694/347/218(N)kg | ||
| 材質 | 鋁合金材 | ||
| 滑軌寬度 | 120mm | ||
| 滑塊個數 | 2 | ||
| 規格 | 16mm | ||
| 行程 | 1250mm | ||
| 荷重 | 110kg | ||
| 馬達容量 | 400W | ||
| 重復精度 | ±0.005 | ||
| 導程 | 5/10/20/32mm | ||
| 水平使用 | 110/88/40/30 | ||
| 垂直使用 | 33/22/10/8 | ||
| 速度 | 1600mm/s | ||
| 滾珠絲桿 | 16mm | ||
| 封裝 | 一體式 | ||
| 批號 | 2022052407 | ||
| 數量 | 10 | ||
| 品牌 | 東佑達 | ||
.jpg)
產品名稱: 軌道內嵌式滑臺模組
產品型號: GTH12
產品特色:
位置重復精度：±0.01(mm)
可搬重量水平使用：110(Kg)
可搬重量垂直使用：33(Kg)
規格特性:
位置重復精度：±0.01(mm)
螺桿導程：5/10/20/32(mm)
速度：250/500/1000/1600(mm/s)
可搬重量水平使用：110/88/40/30(kg)
可搬重量垂直使用：33/22/10/8(kg)
定格推力：1388/694/347/218(N)
標準行程：50-1250 / 50(mm)
AC伺服馬達容量：400
.jpg)
直線模組感應器安裝流程
1) 請平放滑臺于平整桌面。
2) 準備零件:?
SENSOR *1
M3*8L 內六角螺絲 *2
M3 螺帽 *2
M3 平華司 *2
3)?1. 先將內六角螺絲套入平華司。
2. 再套入 sensor 孔位。
3. 再將螺帽旋入內六角螺絲。
4) 滑臺兩側都有溝槽，可放入螺帽。
5) 將 sensor 放入感應片端，滑臺溝槽內。
6) 調整至所需感應位置，用六角扳手將其鎖緊即完成 sensor 組裝。
.jpg)
直線模組外觀圖
.jpg)
直線模組參數表
