| 產品參數 | |||
|---|---|---|---|
| 品牌 | 中禾旭 | ||
| 對象元件 | 各式散裝排插、輕觸開關等 | ||
| 可以根據要求訂做 | |||
| 插件速度 | 1.2~2S/PCS | ||
| 插入方向 | 0-360度 | ||
| 基板尺寸 | 1400mm*1300mm*1600mmmm | ||
| 電源電壓 | 220V | ||
| 功率 | 1.5kW | ||
| 重量 | 1000kg | ||
| 外形尺寸 | 1600mm*1800mm*2000mm | ||
| 可售賣地 | 全國 | ||
| 類型 | 立式插件機 | ||

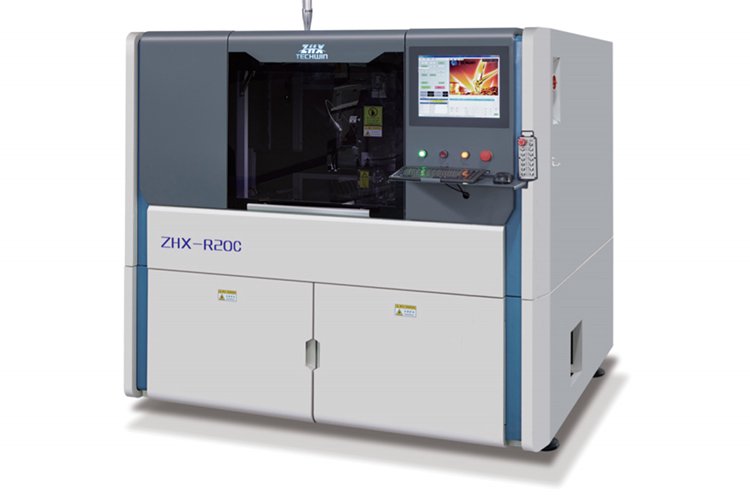

| 型號 | ZHX-R20C | ||
.jpg)
– 理論速度：17000點/小時
– 插入方向：0～360度 增量為1度。
- 引腳跨距：（可選)
2.5;
2.5/5.0；
2.5/5.0/3.5(3.5可選內彎或外彎)；
2.5/5.0/7.5；
5.0/7.5/10.0
2.5/5.0/7.5/10.0
– 基板尺寸：最小50mm*50mm，450mm*450mm
– 基板厚度：0.79～2.36mm
– 元件規格：高度為23mm，直徑為13mm
– 元件種類：電容器、晶體管、三極管、LED燈、按鍵開關、電阻、連接器、線圈、電位器、絲座、熔斷絲等立式編帶封裝料。
- 送料氣缸驅動
- 底座升降氣缸驅動
– 插入彎曲長度：1.2/1.5/1.8 mm (可選)
– 插入彎曲角度：10～35度 外彎曲
– 料站數量：20站，可選（30/40/60/80/100站）
– 外形尺寸：主機尺寸L1750xD1450xH1700 mm
– 料站尺寸：1800mm×1450mm×1100mm
– 主機重量：約1200KG
– 使用電源：220V，AC（單相）50/60HZ，2.0KVA;
– 系統保護：配置不間斷電源(UPS)
– 功率：1.5KW（節能型）
– 使用空氣壓：0.6MPA
– 氣流量：0.3立方/分鐘
– 環境條件：周圍溫度5-25度
– 噪音：65分貝
– 孔位校正方式：機器視覺系統,
– 驅動系統：AC伺服,AC馬達
– 數據輸入方式：USB接口輸入(EXCEL文檔格式),
– 控制系統：中文操作界面(WINDOWS系統控制平臺)液晶顯示器
– 控制模式：全自動、半自動、手動
– 元件密度：高密度插入方式
– 工作臺運轉方式：順時針和逆時針方向
– 編程模式：手動編程
.jpg "ZHX-R20C離線自動立式插件機")
