| 產品參數 | |||
|---|---|---|---|
| 品牌 | baumer | ||
| 產地 | 德國 | ||
| 功耗(無負載) | 90mA | ||
| 安裝方式 | 支架或者聯軸器固定安裝 | ||
| 讀出方式 | 接觸式 | ||
| 工作原理 | 增量式 | ||
| 供電電壓 | 9-26VDC | ||
| 工作溫度 | 100°C | ||
| 可售賣地 | 全國 | ||
| 類型 | 工業編碼器 | ||
| 型號 | GM400.A104124 | ||

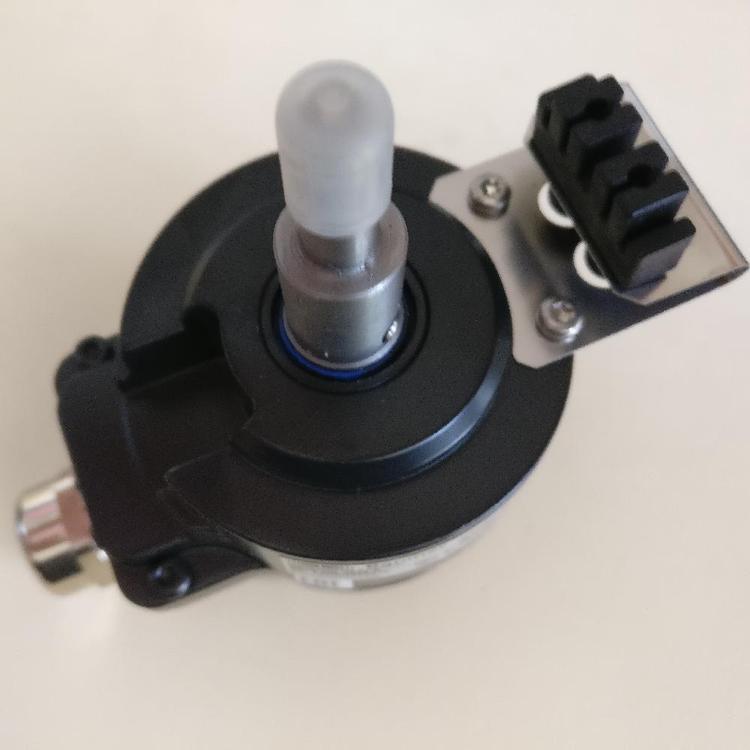

baumer食品級編碼器GM400.A104124拉繩編碼器
軸材料 | 不銹鋼 |
軸直徑 | 11mm?帶?4mm?鍵槽 |
軸轉速 起動轉矩 | 最大?6000?RPM 25℃時最大 12.0 in-oz（英寸 - 盎司） |
運行轉矩 | 室溫下最大 5.0 in-oz |
軸承 | 深槽雙面排列 |
外殼和盒蓋 | 硬質陽極氧化鋁 |
碼盤材料 | 聚酯薄膜板（不易磨損） |
重量 | 4lb |
工作溫度 ? 可擴展溫度范圍 | -40?~? 85℃ 軸轉速大于?3000?RPM?時，每?1000RPM?降低?10℃ -40 ~ 100℃（參見訂購信息） |
存放溫度 | -40?~? 100℃ |
抗沖擊 | 400g,?6mSec |
抗振動 | 5?~?3000?Hz,20g |
濕度 | 98，不凝結 |
防護等級 | IP67 |
輸入電源 | 5?~?26VDC、5?~?15VDC。最大?50?mA，不包括輸出負載 |
頻率響應 接線端子 | 125kHz（數據和零位信號） 接線盒內帶 M20 型電纜密封套出口的插式螺絲接線端子 |
編碼 | 增量 |
分辨率 格式 | 最高 5000 PPR（脈沖?/?轉數），參見訂購信息 正交 (AB)，帶可選零位信號 (Z) 和互補輸出 |
相位檢測 | 從編碼器軸端看，A 超前 B 順時針軸旋轉 |
正交定相 | ? |
轉速小于?1200?PPR?時 | 90o±15o?電位角 |
轉速大于?1200?PPR?時 | 90o±30o?電位角 |
對稱性 | ? |
轉數小于 1024PPR 時 | 180o±18o?電位角 |
轉數大于 1024PPR 時 | 180o±25o?電位角 |
波形 | 負載電容 1000 pf 情況下信號上升下降時間小于 1μs |
堡盟部分產品系列：
微型電感式傳感器采用超緊湊外殼，確保高精度的測量結果通過IO-Link接口，傳感器還能提供重要的診斷數據和各種輔助過程數據，從而更輕松地解決各種應用問題并提高系統可用性。此類傳感器具有高分辨率，能確保低溫漂、高重復精度以及出色的測量精度和過程穩定性。
