| 產品參數 | |||
|---|---|---|---|
| 品牌 | 羅特克 | ||
| 是否進口 | 否 | ||
| 產地 | 揚州 | ||
| 驅動能源 | 電動執行器 | ||
| 加工定制 | 是 | ||
| 產品用途 | 啟閉閥門 | ||
| 可售賣地 | 全國 | ||

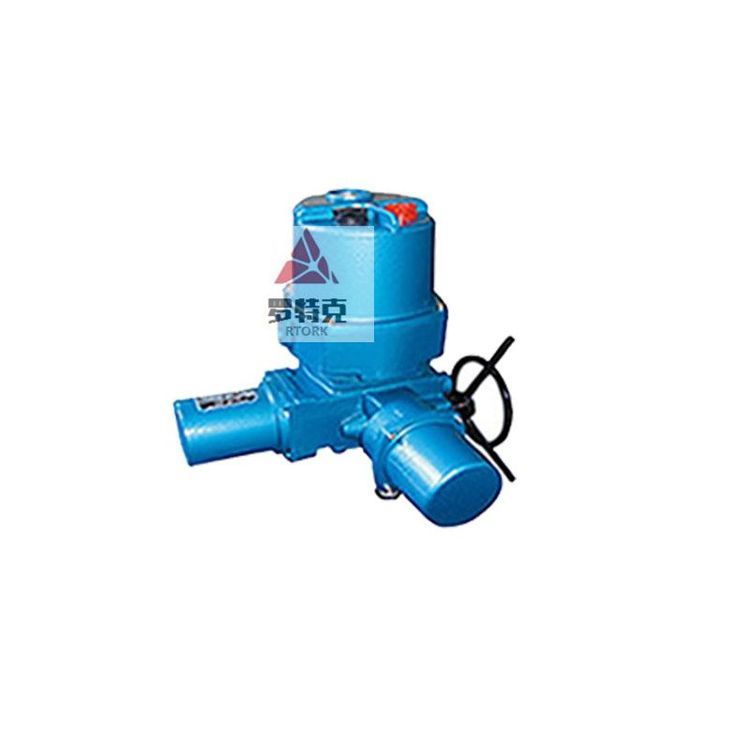

DQW120-1T調節型閥門電動執行器
DQW10-1T,DQW20-1T,DQW30-1T,DQW40-1T,DQW60-1T,DQW90-1T,DQW120-1T,DQW200-1T,DQW250-1T,DQW300-1T,DQW10-0.5T,DQW20-0.5T,DQW30-0.5T,DQW40-0.5T,DQW60-0.5T,DQW90-0.5T,DQW120-0.5T,DQW200-0.5T,DQW250-0.5T,DQW300-0.5T
開度指示機構：結構見圖8。輸入齒輪由計數器個位齒輪帶動，經減速后，指示盤隨閥門的開關過程同時轉動，以指示閥門的開關量，電位器軸和指示盤同步轉動，供遠傳開度指示用。移動轉圈數調整齒輪可以改變轉圈數。開度指示機構內設一微動開關和凸輪，當電動裝置運轉時，旋轉凸輪周期性地使微動開關動作，其頻率為輸出軸轉動一圈動作一次或二次，可供閃光信號等使用。
一體式部分回轉電動裝置技術參數：
基座號 | 型號 | 輸出轉矩（N·m） | 閥桿直徑 | 手動速比 | 輸出轉速（r/min） | |||||
0.5 | 1 | 1.5 | 2 | 3 | 4 | |||||
電機功率（KW） | ||||||||||
DQ-T1 | DQ-T5 | 50 | 22 | 88 | - | 0.03 | - | 0.06 | - | - |
DQ-T10 | 100 | 0.03 | 0.06 | 0.09 | 0.09 | 0.18 | 0.18 | |||
DQ-T20 | 200 | 28 | 0.06 | 0.09 | 0.12 | 0.12 | 0.25 | 0.25 | ||
DQ-T30 | 300 | 0.06 | 0.12 | 0.18 | 0.18 | 0.37 | 0.37 | |||
DQ-T2 | DQ-T60 | 600 | 42 | 74 | 0.18 | 0.18 | 0.25 | 0.25 | 0.55 | 0.55 |
DQ-T90 | 900 | 50 | 0.18 | 0.25 | 0.37 | 0.37 | 0.75 | 0.75 | ||
DQ-T120 | 1200 | 0.18 | 0.37 | 0.55 | 0.55 | 1.1 | 1.1 | |||
DQ-T3 | DQ-T200 | 2000 | 60 | 67 | 0.37 | 0.55 | 0.75 | 1.1 | - | - |
DQ-T250 | 2500 | 0.55 | 0.55 | 0.75 | 1.1 | - | - | |||
DQ-T300 | 3000 | 0.55 | 0.75 | 1.1 | - | - | - | |||
DQ-T400 | 4000 | 0.55 | 0.75 | - | - | - | - | |||
DQ-T500 | 5000 | 0.75 | 1.1 | - | - | - | - | |||
