| 產品參數 | |||
|---|---|---|---|
| 型號 | ATG-304 | ||
| 通道 | 單通道 | ||
| 波形 | 可輸出正弦波、方波、三角波、脈沖波 | ||
| 批號 | 新批次 | ||
| 電流 | 最大輸出電流8Ap | ||
| 寬帶 | 帶寬(-3dB)高達DC~30KHz | ||
| 壓擺率 | 壓擺率10V/μs | ||
| 顏色 | 白色 | ||
| 保險絲 | 8A/250V | ||
| 輸出電阻 | 0.1Ω | ||
| 輸入電阻 | 5kΩ | ||
| 輸入幅度 | 0~10Vp-pMAX | ||
| 輸出電壓誤差 | ≤±3％FS@1kHz | ||
| 壓擺率 | ≥6V/μs | ||
| 諧波失真（THD） | ≤0.5％@1kHz，90Vp-p | ||
| 數量 | 999 | ||
| 封裝 | 箱子 | ||
| 品牌 | 安泰 | ||
電話：029-88865020
官網：www.aigtek.com

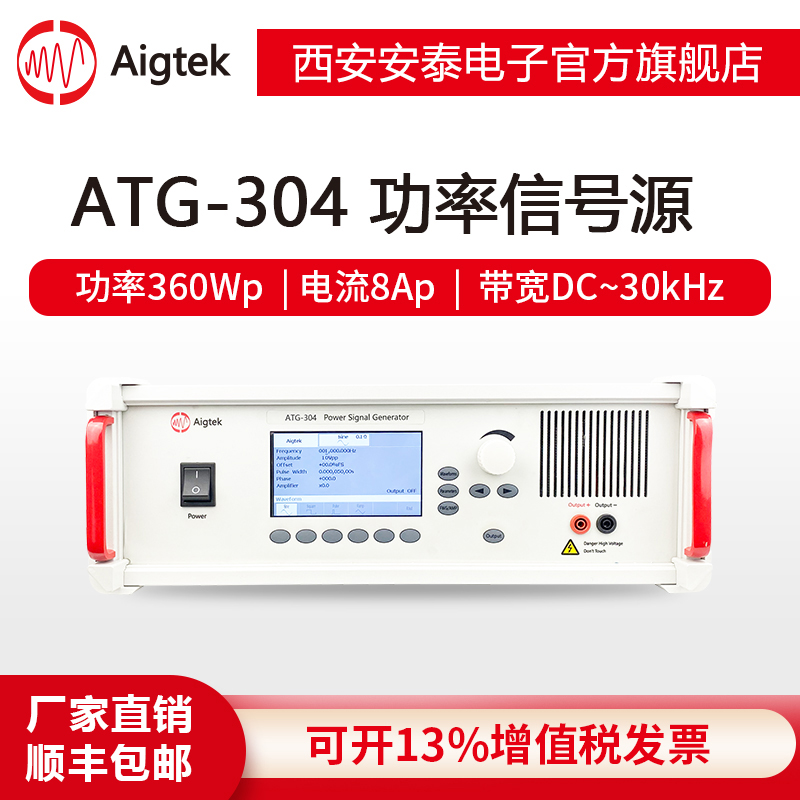

ATG-304功率信號源簡介
ATG-304是一款理想的可輸出正弦波、方波、三角波、脈沖波的功率信號源?？蛻艨筛鶕?jù)使用情況選擇信號內置、或外置輸入。最大輸出360Wp功率，可以驅動功率型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇。
輸入Input
外置信號輸入端為BNC接口。當信號內置輸入，此時為功率信號源模式，設置波形，頻率，電壓等參數即可；當信號外置接入，此時為放大器模式，輸入電阻為5kΩ，輸出電阻可切換，調節電壓增益即可實現信號放大。
輸出Output
輸出接口為香蕉插座，輸出電壓0~90Vp-p(±45Vp)，最大輸出電流（峰值）8Ap。
液晶面板顯示
ATG-304功率信號源操作面板液晶顯示，設備狀態及參數動態顯示，交互界面一目了然，簡潔易懂。
電壓增益
ATG-304功率信號源外置輸入信號時為放大器工作模式，此時電壓增益是數控0~30倍（1step）可調。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。
