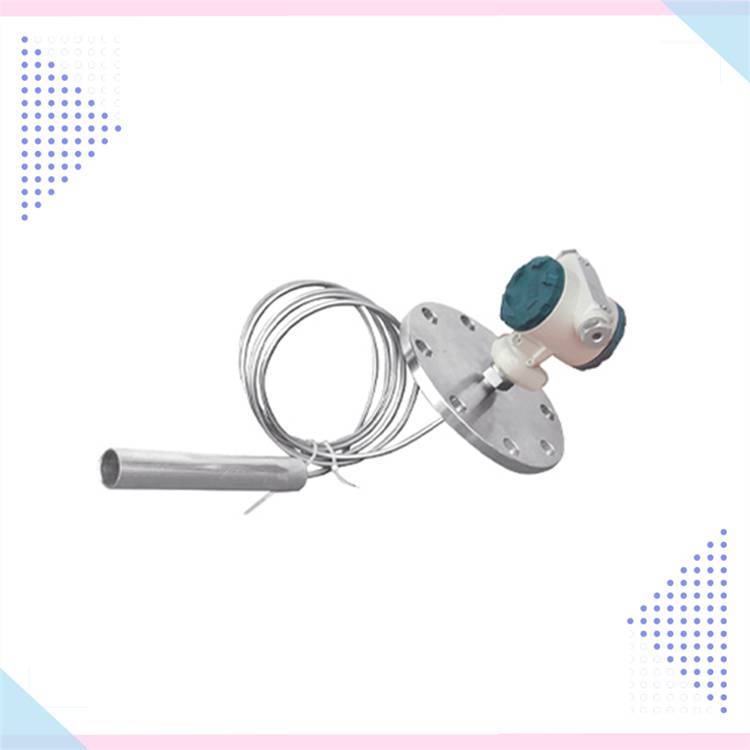

.jpg "FRD-8052經濟型加油站液位儀，不銹鋼軟管導壓式液位變送器")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | FRD | ||
| 產品特性 | 安裝方便 | ||
| 是否進口 | 否 | ||
| 產地 | 鄭州 | ||
| 加工定制 | 是 | ||
| 測量范圍 | 5米 | ||
| 分辨率 | 0.01 | ||
| 供電電壓 | 24 | ||
| 外形尺寸 | 6mm | ||
| 防爆等級 | CT6 | ||
| 測量精度 | 0.5 | ||
| 可售賣地 | 全國 | ||
| 型號 | FRD-8052 | ||
.jpg)
FRD-805系列智能投入式液位變送器
一、概 ?述
FRD-805系列智能投入式液位變送器是基于所測液體靜壓與該液體液位高度成比例的原理，采用國外 的隔離型擴散硅傳感器或陶瓷電容傳感器，將靜壓轉換為電信號，采用16位單片機經過 的溫度補償和線性修正，轉化成標準電信號（一般為4~20 mA）。
FRD-805系列投入式變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4~20 mA、1~5V、0~10 mA、RS485通訊、HART等信號輸出方式由用戶根據需要任選。
該系列產品符合GB3836.4-2000《爆炸性氣體環境用電設備 第4部分 本質安全型“i”》和GB3638.1-2000《爆炸性氣體環境用電設備 第1部分 通用要求》，防爆標志：ExiaⅡC T6，它適用于0區、1區、2區，含有ⅡA～ⅡC類，T1～T6組爆炸性氣體混合物的場所，并經防爆電氣產品質檢中心檢驗合格，取得防爆證，編號：CNEx08.1964。
二、技術指標
·測量范圍：0.5～100m
·精度等級：±0.2FS，±0.5FS
·長期穩定性：≤0.2FS/年
·溫度漂移：≤0.02 FS /℃（在0-70℃范圍內）
·介質溫度：-20℃～ 70℃
·環境溫度：-30℃～ 60℃
·輸出信號：4-20mA或1-5VDC
·供電電壓：12-28VDC
·接濕件材質：316不銹鋼和1Gr18Ni9Ti
· 防爆等級：本安ExiaⅡC T6 ?隔爆ExdⅡC T5
· 防護等級：IP67
· 本安參數：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.03uf，Li：0mH
三、安裝與調試
1、變送器可垂直、傾斜或水平安裝在罐體、槽內，應注意不讓泥沙埋沒或堵塞膜片;
2、在介質波動較大的場合，應采取固定措施，如采用也ф12的防波管;
3、導氣電纜除作為電源和信號轉換外，主要為引人大氣補償用，安裝時注意不要挾持過緊，折彎過銳;
4、?殼體垂直安裝在罐體上方或附近的支架上，應 防曬透氣，安裝位置應便于接線與調校。
5、本產品在出廠時已經校準，其零點是相對于河南地區的大氣壓，滿點是在一個大氣壓下的相對壓力。若需要現場調整可采取以下方法：
現場調零------當液位位處于 位時，將調零鍵“Z”按一下，輸出電流自動調整到4mA?，F(xiàn)場調滿------當液位處于位時，將調滿鍵“S”按一下，輸出電流自動調整到20mA。調整好后，應將變送器的端蓋擰緊。
