| 產品參數 | |||
|---|---|---|---|
| 品牌 | 溫納 | ||
| 產品名稱 | 快速電磁離合器 | ||
| 產品型號 | DLK1-40 | ||
| DLK1-40A | |||
| 電壓 | DC24V | ||
| 功率 | 62W | ||
| 轉速 | 2000 | ||
| 空載力矩 | 2N.M | ||
| 動力矩 | 400N.M | ||
| 可售賣地 | 全國 | ||

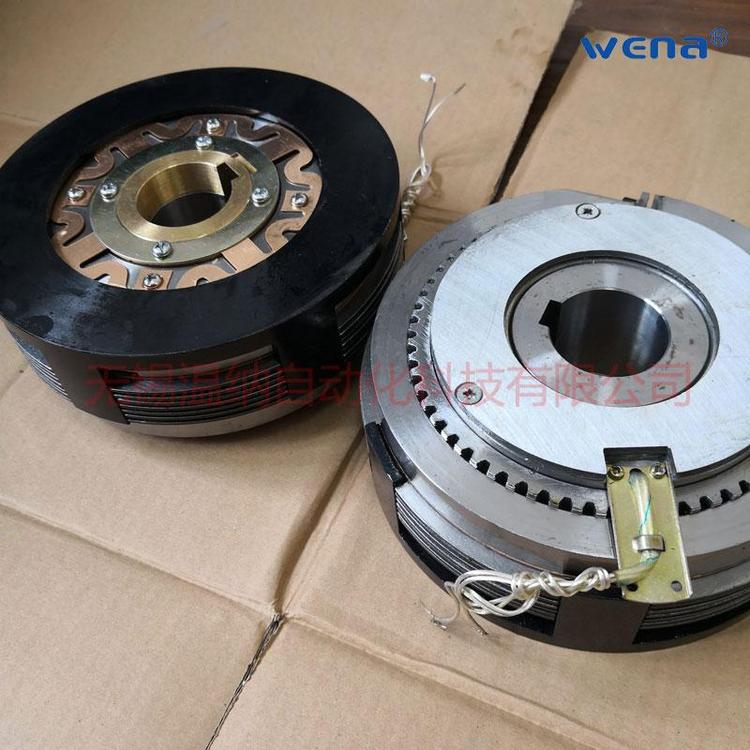

溫納電磁離合器DLK1-40,DLK1-40A水泥廠離合器現貨供應
DLK1-80,DLK1-80A,快速電磁離合器,(廠家直銷)離合器
產品描述：
㈠、主要用途：DLK1系列快速電磁離合器，為磁通不過片式，動作靈敏可靠，摩擦片磨損后易調整，空載力矩小。主要用于搬運、軋鋼、半自動車床、數控車床、紡織等機械傳動系統中，實現離合、換向、變速、制動、定位等功能。
㈡、干式多片電磁離合（制動）器在下列條件下能可靠工作：
1、海拔高度不超過2000m；
2、周?chē)諝鉁囟葹?5℃～ 40℃；
3、周?chē)橘|(zhì)無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體的導電塵埃；
4、離合器、制動器線圈的供電電壓波動不超過 5和-15的額定電壓；
5、摩擦片應清潔無油污。
㈢、安裝：
1、安裝前檢查摩擦片不應有油污及雜物；
2、安裝時應軸向固定，如分軸安裝應保持同軸度為9級；
3、摩擦片磨損后，應調整氣隙δ。
方法是：松開調整母上的螺釘，轉動調整母，在通電的狀態下，使δ達到表中規定值，然后再擰緊螺釘。
主要性能參數
規格 | 額定動力矩 | 空載力矩 | 接通時間 | 斷開時間 | 額定電壓 | 線圈功率 | *高轉數 | 重量 |
N.m | (≤)N.m | (≤)S | (≤)S | D.C?V | W | r.p.m | Kg | |
2.5/2.5A | 25 | 0.1 | 0.1 | 0.03 | 24 | 16.5 | 3500 | 2 |
5/5A | 50 | 0.2 | 0.14 | 0.04 | 24 | 20.5 | 3000 | 3 |
10/10A | 100 | 0.3 | 0.16 | 0.06 | 24 | 28.8 | 3000 | 4.5 |
16/16A | 160 | 0.8 | 0.2 | 0.1 | 24 | 48 | 2500 | 5.9 |
25/25A | 250 | 1.2 | 0.27 | 0.15 | 24 | 53 | 2200 | 9 |
40/40A | 400 | 2 | 0.35 | 0.2 | 24 | 62 | 2000 | 13.5 |
80/80A | 800 | 4 | 0.4 | 0.25 | 24 | 79 | 1500 | 20 |
外形與安裝尺寸
規格 | 徑向尺寸 | 軸向尺寸 | ||||||||||||||
D1 | D2 | D3 | D | d | b | φ | e | h | L | L1 | L2 | L3 | L4 | L5 | δ | |
2.5 | 100 | 75H9 | 40 | 25 | 21 | 5 | 25 | 8 | 28.3 | 50 | 44.50 | 30 | 4 | 4 | 79 | 0.20±0.05 |
5 | 115 | 85H9 | 48 | 30 | 26 | 6 | 30 | 8 | 33.3 | 56 | 50.50 | 35 | 4 | 5 | 83 | 0.25±0.05 |
10 | 135 | 95H9 | 55 | 40 | 35 | 10 | 40 | 12 | 43.3 | 60 | 56 | 40 | 4 | 6 | 89 | 0.30±0.05 |
16 | 150 | 105H8 | 60 | 45 | 40 | 12 | 45 | 14 | 48.8 | 66 | 60 | 44 | 3 | 7 | 97 | 0.30±0.05 |
25 | 172 | 120H9 | 65 | 50 | 45 | 12 | 50 | 14 | 53.8 | 72 | 64 | 48 | 3.5 |
