| 產品參數 | |||
|---|---|---|---|
| 品牌 | Hondsun/弘德昇 | ||
| 壓力 | 31.5mPa | ||
| 溫度 | 80℃ | ||
| 產水量 | 10m3/h | ||
| 水通量 | 10t/h | ||
| 連接形式 | 板式 | ||
| 驅動方式 | 手動 | ||
| 外形尺寸 | 300*200*100mm | ||
| 可售賣地 | 全國 | ||
| 材質 | 鑄鐵 | ||
| 型號 | ZS2-L15F-RT ZS2-L15F-RW | ||
產品簡介：
ZS系列多路換向閥是一種以手動換向閥為主體的組合閥。它主要用于工程機械、礦山機械、起重運輸機械和其他機械液壓系統，用以改變液流方向，實現多個執行機構的集中控制。
ZS1系列多路換向閥帶有先導式安全閥和單向閥，油路形式為并聯油路。該閥結構簡單，泄漏量小，安全閥啟閉特性好，滑閥機能有O、R、Y、A、B、N幾種形式。定復位方式有彈簧復位和鋼球定位兩種。
ZS2系列多路換向閥是在ZS1系列基礎上改進設計的，除具有ZS1系列工作壓力高，結構緊湊，溢流閥性能好，無外漏等優點外，各項技術指標均有進一步提高。 ZS2的油路形式、滑閥機能及定復位方式均與ZS1相同。為減小體積尺寸，ZS2系列多路換向閥取消了安裝角鐵，利用進、回油閥體上的三個底腳直接安裝。
ZS4系列多路換向閥也是在ZS系列基礎上改進設計的。主要是對ZS系列多路閥外形進行了流線設計，使閥體外形尺寸減小，閥體重量減輕，其安裝連接尺寸、油路形式、滑閥機能、定復位方式均與ZS1 (2)系列多路閥相同。

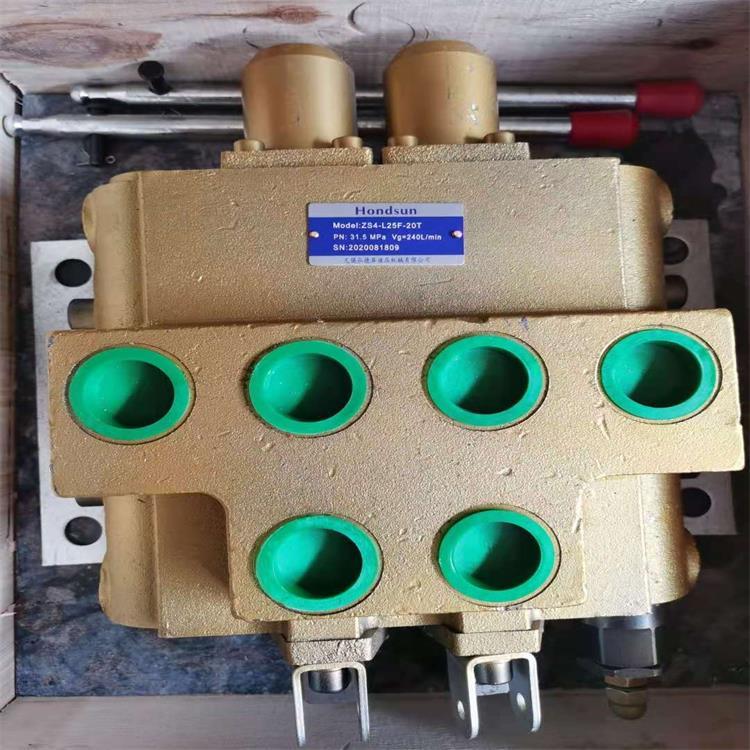

產品展示：
.jpg)
訂貨型號：
型號：
ZS2-L15E-YT ZS2-L15E-YW ZS2-L15F-YT ZS2-L15F-YW 多路換向閥
ZS2-L15E-AT ZS2-L15E-AW ZS2-L15F-AT ZS2-L15F-AW 多路換向閥
ZS2-L15E-BT ZS2-L15E-BW ZS2-L15F-BT ZS2-L15F-BW 多路換向閥
ZS2-L15E-RT ZS2-L15E-RW ZS2-L15F-RT ZS2-L15F-RW 多路換向閥
ZS2-L15E-NT ZS2-L15E-NW ZS2-L15F-NT ZS2-L15F-NW 多路換向閥
ZS2-L20E-OT ZS2-L20E-OW ZS2-L20F-OT ZS2-L20F-OW 多路換向閥
ZS2-L20E-YT ZS2-L20E-YW ZS2-L20F-YT ZS2-L20F-YW 多路換向閥
多路閥簡介：
多路閥整體采用統一的模塊化設計，可以為工程車輛的制造者提供可靠的系統解決方案。用用戶要以根據功能要求對閥體進行不同的組合，簡單可靠。既可以是簡單的負載敏感手動多路閥，又可以是與負載無關與泵流量無關的帶非飽和功能的電控比例控制閥，液壓英才網資深顧問李工認為，目前我國做多路閥液壓工程師大部分以應用設計為主，對于閥本身的系統設計和研發還有待提高。
CBY2010-1FR,CBY2016-1FR,CBY2025-1FR,CBY2032-1FR,CBY2040-1FR,齒輪泵
CBY2010-1FL,CBY2016-1FL,CBY2025-1FL,CBY2032-1FL,CBY2040-1FL,齒輪泵
CBY2010-2FR,CBY2016-2FR,CBY2025-2FR,CBY2032-2FR,CBY2040-2FR,齒輪泵
CBY2010-2FL,CBY2016-2FL,CBY2025-2FL,CBY2032-2FL,CBY2040-2FL,齒輪泵
CBY2010-1TR,CBY2016-1TR,CBY2025-1TR,CBY2032-1TR,CBY2040-1TR,齒輪泵
CBY2010-1TL,CBY2016-1TL,CBY2025-1TL,CBY2032-1TL,CBY2040-1TL,齒輪泵
CBY3040-1FL,CBY3050-1FL,CBY3063-1FL,CBY3080-1FL,CBY3100-1FL,齒輪泵
CB-B2.5,CB-B4,CB-B6,CB-B10,CB-B16,CB-B20,CB-B25,潤滑泵 輸油泵
CB-B32,CB-B40,CB-B50,CB-B63,CB-B80,CB-B100,CB-B125,潤滑泵 輸油泵
CB-B160,CB-B200,CB-B250,CB-B300,CB-B350,CB-B400,CB-B500,潤滑泵 輸油泵
工作原理：
通常，工作閥片成組配置，進口閥塊內置三通壓力補償旁通溢流閥（邏輯元件，當多路閥停止操作，且各閥均在中位時，該閥則以補償壓力（6-·12BAR）旁通主油路流量。當某一閥工作時，該閥在負載壓力作用下旁通口減少，根據負載壓力提供所需的流量。
