| 產品參數 | |||
|---|---|---|---|
| 品牌 | 弘德昇 | ||
| 輸送介質 | 油泵 | ||
| 驅動方式 | 電動泵 | ||
| 介質溫度類型 | 常溫泵 | ||
| 最大出口壓力數值 | 31.5MPa | ||
| 額定流量Q | 200m3/h | ||
| 額定揚程H | 5m | ||
| 葉輪級數 | 多級泵 | ||
| 吸入方式 | 雙吸泵 | ||
| 葉輪結構 | 封閉式葉輪 | ||
| 殼體型式 | 蝸殼式 | ||
| 泵軸位置 | 臥式泵 | ||
| 結構類型 | 軸流式 | ||
| 軸功率Pa | 30kW | ||
| 泵效率η | 92 | ||
| 容積效率ηv | 93 | ||
| 汽蝕余量NPSH | 2m | ||
| 允許吸上高度 | 5m | ||
| 吸入口直徑Ds | 50mm | ||
| 排出口直徑Dd | 40mm | ||
| 活塞/柱塞直徑 | 20mm | ||
| 活塞/柱塞行程 | 30mm | ||
| 往復次數n | 1500r/min | ||
| 計量精度 | 0.1 | ||
| 最大允許顆粒直徑 | 0.05mm | ||
| 介質粘度ν | 20mm2/s | ||
| 介質溫度 | 小于80℃ | ||
| 工作溫度 | 50℃ | ||
| 環境溫度 | 30℃ | ||
| 額定轉速 | 1500/1000n | ||
| 外形尺寸 | 500*400*300mm | ||
| 顏色 | 未知 | ||
| 質保 | 一年 | ||
| 可售賣地 | 全國 | ||
| 材質 | 鑄鋼 | ||
| 型號 | HY125Y-LP HY140Y-LP | ||
產品特點：

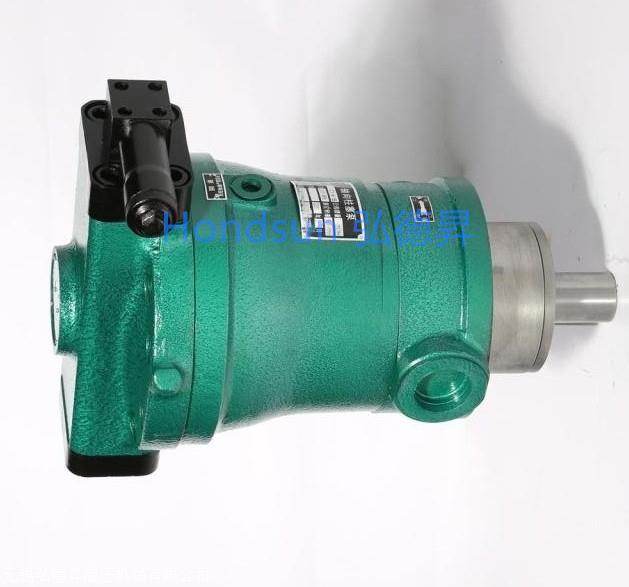

1、用于開式回路的斜盤式軸向柱塞泵。
2、連續工作壓力可達315bar,瞬時壓力可達400bar。
3、排量規格多，功率密度高。
4、外觀新穎、體積小、功率重量比大。
5、變量形式多，有多種節能控制方式，且控制響應速度快。
6、噪聲低、高效率、高可靠性。
7、優良的吸油性能。
8、泵體與泵殼一體化設計，取消了刻度盤。
9、與CY泵一致的安裝法蘭，與SAE通用的油口法蘭設計。
型號說明：
液壓油：
1、推薦油泵使用L - HM32、46、68號低凝高壓抗磨液壓油，并隨氣溫的變化而進行不同的選型，氣溫或油溫較高狀態下，選用高牌號;氣溫或油溫較低狀態下，選用低牌號
2、正常工作油溫為15 ~ 65C，理想工作油溫50 4C,運動粘度為27 ~ 43mm2/S油液在正常工作溫度下工作，應保證其運動粘度在65C時不低于27mm2/S，15C時不 高于43mm/S。冷啟動時由于油液運動粘度大而造成的自吸真空應不大于0.016MPa。應將油液清潔度控制在NAS10級(或19/16)以內，清潔度將顯著影響油泵壽命!
訂貨型號：
HY10Y-RP,HY16Y-RP,HY18Y-RP,HY25Y-RP,HY32Y-RP,柱塞泵
HY40Y-RP,HY45Y-RP,HY55Y-RP,HY63Y-RP,HY71Y-RP,柱塞泵
HY80Y-RP,HY90Y-RP,HY95Y-RP,HY100Y-RP,HY107Y-RP,柱塞泵
HY125Y-RP,HY140Y-RP,HY160Y-RP,HY180Y-RP,HY200Y-RP,柱塞泵
HY225Y-RP,HY250Y-RP,HY280Y-RP,HY300Y-RP,HY320Y-RP,柱塞泵
HY10Y-LP,HY16Y-LP,HY18Y-LP,HY25Y-LP,HY32Y-LP,柱塞泵
HY40Y-LP,HY45Y-LP,HY55Y-LP,HY63Y-LP,HY71Y-LP,柱塞泵
HY80Y-LP,HY90Y-LP,HY95Y-LP,HY100Y-LP,HY107Y-LP,柱塞泵
技術參數：
油溫范圍:-25~80°C
粘度范圍:
tmin- - - - 10mm/s
tmax . -(短時)1000mm/s 工作粘度:一1 6~ -25mm2/s油液選擇: 40號低凝液壓油
液壓油的過濾:
推薦過濾精度為10um,亦可使用25~40μum的，但使用10μm的可延長使用壽命(降低磨損)。
注意事項：
1.為了保證無故障的高效工作，在設計系統期間應根據工況仔細選擇液壓系統的液壓油，所有礦物油基液壓油均在某種程度上適用于軸向柱塞元件，它們的應用時基本劃分取決于上述的水、粘度與溫度關系，并考慮氧化和腐蝕保護、材料相容性、空氣和水分離特性。
2.為了保證設備有長的使用壽命，必須進行良好而可靠的過濾。油液中的硬顆粒污染不得超過以下等級:
等級9一-按NAS1638
等級6-一按SAE
等級18/15- --按ISO/DIS 4406
在油液溫度很高時，清潔度為:
等級8一-按NAS1638
等級5-按SAE
等級17/14--按ISO/DIS 4406
3.為了正確選擇液壓油，必須知道與環境溫度有關的工作溫度;在閉式回路中這是回路溫度，在開式回路中這是油箱溫
4.注意:漏油(殼體泄油)溫度受壓力和轉速的影響，總是高于回路溫度，然而要求回路中任何點溫度不得超過90C。
如果由于極端的工作參數或較高的環境溫度，而不能維持上述條件，訂貨時請詢問我公司。
5.泵的進油口壓力(壓力)處須≥0.08MPa,及泄油壓力殼體內允許的壓力)為0.2MPa(壓力).殼體內壓力值必須等于或高于作用在軸密封上的外部壓力值。
6.安裝位置:一般要求液壓泵/馬達安裝位置、殼體上邊緣低于油箱波面。若安裝需在油面以上，請在訂貨時提出。
