| 產品參數 | |||
|---|---|---|---|
| 品牌 | 萬里疆 | ||
| 重量 | 5.05kgkg | ||
| 種類 | 直線模組 | ||
| 適用范圍 | 自動化行業 | ||
| 產地 | 深圳 | ||
| 顏色 | 銀色 | ||
| 功能用途 | 自動化設備 | ||
| 是否定制 | 否 | ||
| 表面處理 | 鍍鉻 | ||
| 加工定制 | 是 | ||
| 精度 | ±0.04mm | ||
| 滑行軌跡 | 直線驅動 | ||
| 行程 | 1800mm | ||
| 速度 | 2000mm/s | ||
| 馬達容量 | 100w | ||
| 封裝 | 一體式 | ||
| 數量 | 10 | ||
| 批號 | 2022062405 | ||
| 可售賣地 | 全國 | ||
| 材質 | 鋁合金 | ||
| 類型 | 直線模組 | ||
| 型號 | ECB10 | ||
?.jpg)

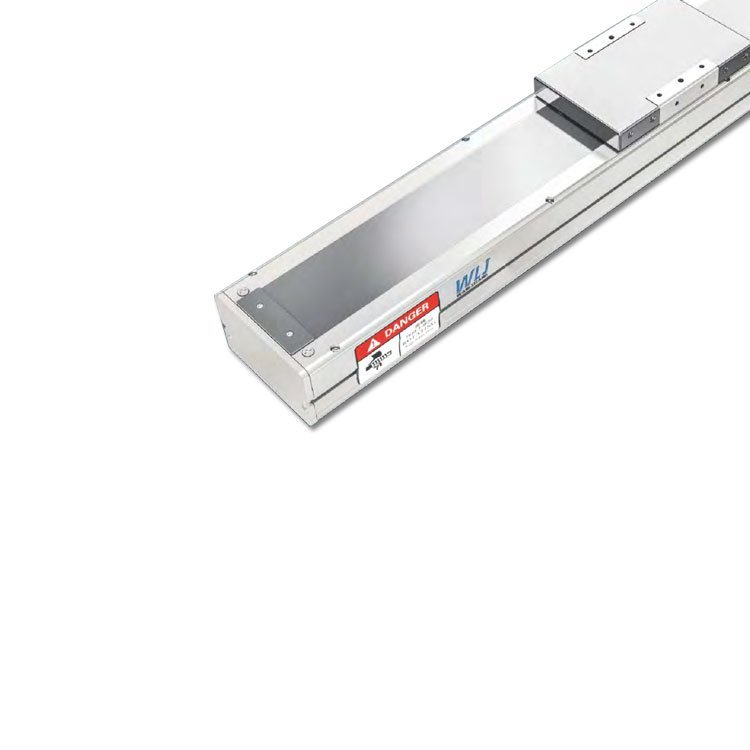

WLJ無塵皮帶滑臺ECB10系列
產品概述：
萬里疆全封閉線性滑臺模組主要由鋁本體、對角軸承固定座、蓋板、滑座等部件組成，采用耐腐蝕、高強度性鋁合金材料為底座，在底座里面安裝高精度直線導軌副，鋁合金移動座安裝在滑塊上，移動座中部與同步帶相連，電機通過同步輪帶動滑座往復移動，高精度同步輪、同步帶能保證移動座運行的重復精度與定位精度，柔性不銹鋼帶密封在移動座上面，整體能達到無塵等級要求。
無塵皮帶滑臺ECB10系列采用同步帶傳動，速度快，配置伺服電機可達2000mm/s，重復精度：±0.04，特別適用于高速運動需求。
萬里疆高防塵皮帶滑臺ECB10規格表
位置重復精度:±0.04mm
導程:40
速度:2000
可搬重量水平使用:10 垂直使用:無
定格推力:61
標準行程:100-1800mm/50間隔
AC伺服馬達容量:100
皮帶寬度:20
原點感應器:EE-S×672(NPC)
滾動直線導軌的滑動摩擦系數f＝0.003～0.004，而傳統的貼塑導軌f＝0.04，鑄鐵導軌f＝0.12，由此可見滾動直線導軌的摩擦阻力還不到傳統導軌的三十分之一。拿滾動直線導軌而言，較小的進給力就能推動滑臺，運動狀態也是輕便平穩的，如果進給系統的剛性差容易造成滑臺的爬行、竄動，這種爬行與傳統的爬行相比較是不同的，它不是由于導軌面摩擦引起的，而是由系統進給的剛度較差所導致的，所以解決的方法也會有所不同，應當對系統的穩定性進行提高。?
當進給系統為油缸推動時，油缸中活塞受密封圈與安裝槽油液波動的影響，活塞的爬行受到滑臺的爬行。一般解決措施：選用摩擦系數小、密封性能較好的密封圈，嚴格控制其溝槽尺寸公差與加工表面的表面粗糙度；滾動直線導軌是機械工業的通用零部件，它的質量將直接導致機械設備的精度與使用壽命，所以要求導軌具有較高的耐磨性和穩定性。離子氮化導軌雖然可以得到較高的硬度與和耐磨性，由于氮化變形較大，因此導軌離子氮化商品受到了限制。
精密直線板式導軌是一種超薄超輕型直線導軌。精密直線導軌最適于精密測量?jī)x器、半導體制造和檢驗設備以及其他精密直線運動為重要的應用場合。鋼軌粗調我們一般采用拉鋼絲法?，在鋼軌上放置滑塊，滑塊上安裝帶有刻度顯微鏡，顯微鏡的鏡頭對準直徑為0.3mm的鋼絲，鏡頭垂直放置。在鋼軌一端固定鋼絲，另一端通過滑輪吊一重錘，隨后調整鋼絲兩端，讓顯微鏡在鋼軌兩端時鋼絲與鏡頭上的刻線重合。鋼絲在水平面內成為理想直線。移動滑塊檢查出鋼軌上任一位置的直線度，調整鋼軌到水平面內直線度的0.3mm范圍內。隨后用配作法安裝精密導軌，給進一步調整帶來了方便。
