| 產品參數 | |||
|---|---|---|---|
| 品牌 | 萬維 | ||
| 是否進口 | 否 | ||
| 加工定制 | 是 | ||
| 產品認證 | 3C | ||
| 產品名稱 | 煙霧傳感器 | ||
| 特點 | 傳感器體積小 | ||
| 重量輕 | |||
| 便于安裝 | |||
| 性能穩定 | |||
| 維護簡單。 | |||
| 防爆型式 | 礦用本質安全型 | ||
| 防爆標志 | ExibⅠMb | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 用途 | 礦用 | ||
| 型號 | 齊全 | ||
一、概述

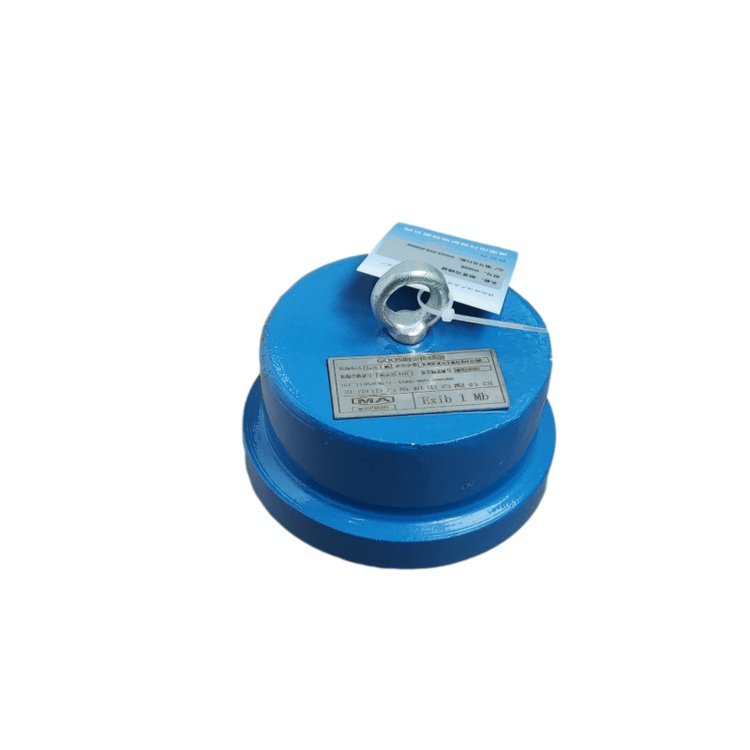

1. 用途及適用范圍：GQQ5煙霧感器（以下簡稱傳感器）為礦用本質安全型電氣設備，該傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為帶式輸送機輸送帶煙霧檢測之用。
2. 特點：傳感器體積小，重量輕，便于安裝，性能穩定，維護簡單。.jpg)
二、產品分類
1. 防爆型式及標志
防爆型式：礦用本質安全型；防爆標志為：Ex?ibⅠMb。
2. 外形尺寸：φ130×160mm；
3. 重量：0.8kg。
4. 輸出信號：高電平信號:≥9V；低電平信號：≤0.5V。
5. 關聯設備：見附錄。
6. 本安參數：Ui：DC12.5V；Ii：1.5A；Ci：0uF；Li：OmH。
三、使用環境條件
1.傳感器在下列環境條件下應能正常工作
a)環境溫度：0℃～ 40℃；
b)相對濕度：不大于96（ 25℃）；
c)大氣壓力：80kPa～106kPa；
d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。
2.傳感器能承受的最惡劣和安裝貯運條件為：
a)高溫： 60℃；
b)低溫：-40℃；
c)振動：加速度50m/s2；
d)沖擊：峰值加速度500m/s2。
結構特征及工作原理
1. 結構特征：傳感器由外殼、煙霧探頭、開關接點等部分組成。
2. 工作原理：接上電源后，待穩定2分鐘后，綠燈亮，表示檢測探頭熱穩定時間結束，傳感器進入檢測狀態。當有少量煙霧進入煙室后，紅燈閃亮，同時控制三級管導通，輸出低電平，關聯控制箱接收到煙霧信號，控制箱語音報警，同時啟動電磁閥，開始灑水，實現煙霧保護或自動滅火。自動灑水2分鐘后，關閉電磁閥，節約用水。灑水時間可在關聯控制箱上進行調整。
五、主要性能
1. 工作電壓：DC12V。
2. 靈敏度和響應時間：當煙霧濃度達到5obs/m時，傳感器應動作，且響應時間≤20s。
3. 輸出信號：無煙時，輸出高電平信號：≥9V；有煙時，輸出低電平信號：≤0.5V。
六、安裝使用及注意事項
1. 安裝：將傳感器安裝在帶式輸送機機架上，注意調整好煙霧傳感器的高度和風向。
2. 調試：安裝好傳感器后，接通電源后。待綠燈亮時，按下控制箱啟動按鈕，皮帶機起車運行，此時若輸入煙源或按下試驗按鈕，皮帶機停止，煙霧故障指示亮，同時控制箱揚聲器發出“X號皮帶冒煙”的語言報警?？刂葡鋵崿F(xiàn)保護并閉鎖，此時要重新啟動，需在故障排除后，并按一下復位按鈕解鎖后，再按動啟動按鈕，皮帶機才能起車運行。
3. 注意事項：
a.只能用于經防爆檢驗合格的本安電路中；
b.使用的電源和銘牌上的額定電壓符合；
c.不使用時，進線嘴必須按要求封堵；
d.維修時不得隨意改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。
