| 產品參數 | |||
|---|---|---|---|
| 品牌 | 中禾旭 | ||
| 重量 | 2000kg | ||
| 外形尺寸 | 2450mm×1400mm×1900mm | ||
| 跨距 | 2跨距/3跨距 | ||
| 可售賣地 | 全國 | ||
| 用途 | 電子元件通孔插件 | ||
| 類型 | 自動插件機 | ||
| 型號 | ZHX-R20D | ||

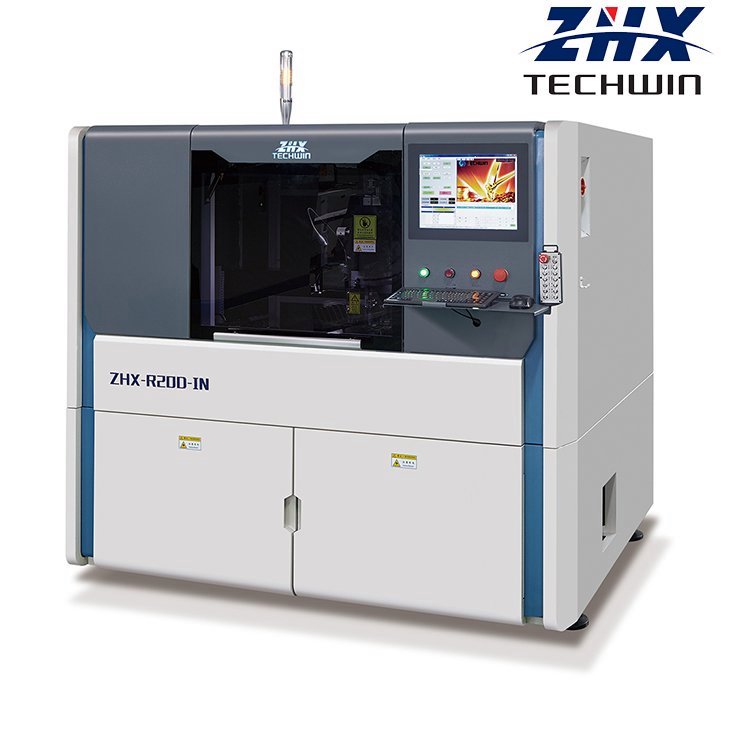

ZHX-R20D二代自動立式上下板插件機
- 理論速度：28000點/小時
- 插入方向：0～360度增量為1度。
- 引線跨距：2.5mm；2.5mm/5.0mm；2.5mm/5.0mm/7.5mm；5.0mm/7.5mm/10.0mm （可選）
- 基板尺寸：小50mm*50mm，大250mm*400mm
- 基板厚度：0.79～2.36mm
- 進板高度：0.9米
- 軌道寬度：50mm-250mm(可調)
- 元件規格：大高度為23mm，大直徑為13mm
- 元件種類 ：電容器、晶體管、三極管、LED燈、按鍵開
關、電阻、連接器、線圈、電位器、絲座、熔斷絲等立式編帶封裝料
- 插入彎曲長度：1.2～2.2mm(可調)
- 插入彎曲角度：10～35度外彎曲(可調)
- 料站數量：20站，可選（10-100站)，全部采用SMC高速電磁閥；
- 外形尺寸：主機尺寸2450mm×1400mm×1900mm (長包含750mm上下板軌道）
- 料站尺寸：1450mm×1800mm×1200mm
- 主機重量：約2000KG
- 使用電源：220V，AC（單相）50/60HZ
- 系統保護：配置不間斷電源(UPS)
- 功率：2KW（節能型）
- 使用空氣壓：0.6-0.8MPA
- 氣流量：0.3立方/分鐘
- 環境條件：周圍溫度5-25度
- 噪音：58分貝
- 底座采用伺服馬達驅動；
- 切紙采用加寬切刀，帶自動壓紙功能；
- 推料采用伺服馬達驅動，推料更穩定；
- 孔位校正方式：機器視覺系統,多點MARK視覺校正.
- 驅動系統：AC伺服,AC馬達
- 數據輸入方式：USB接口輸入(EXCEL文檔格式),
- 控制系統：中文操作界面(WINDOWS系統控制平臺)液晶顯示器
- 控制模式：全自動、半自動、手動
- 元件密度：高密度插入方式
- 進板方式：馬達送板右到左（可選）
- 編程模式：手動編程、Pro/E編程（可選）
-配全自動上料機和全自動下料機
