| 產品參數 | |||
|---|---|---|---|
| 品牌 | 中禾旭 | ||
| 功率 | 1.5kW | ||
| 尺寸 | 2000*2100*1800 | ||
| 重量 | 2000kg | ||
| 分辨度 | 1度 | ||
| 加工定制 | 是 | ||
| 自動手動 | 全自動 | ||
| 插件速度 | 22000 | ||
| 基板替換時間 | 10秒 | ||
| 基板尺寸 | 300mm | ||
| 空氣壓力 | 6MPa | ||
| 空氣流量 | 12L/min | ||
| 電源電壓 | 220V | ||
| 可售賣地 | 全國 | ||
| 用途 | 臥式元件插件 | ||
| 類型 | 臥式插件機 | ||
| 型號 | ZHX-A30 | ||

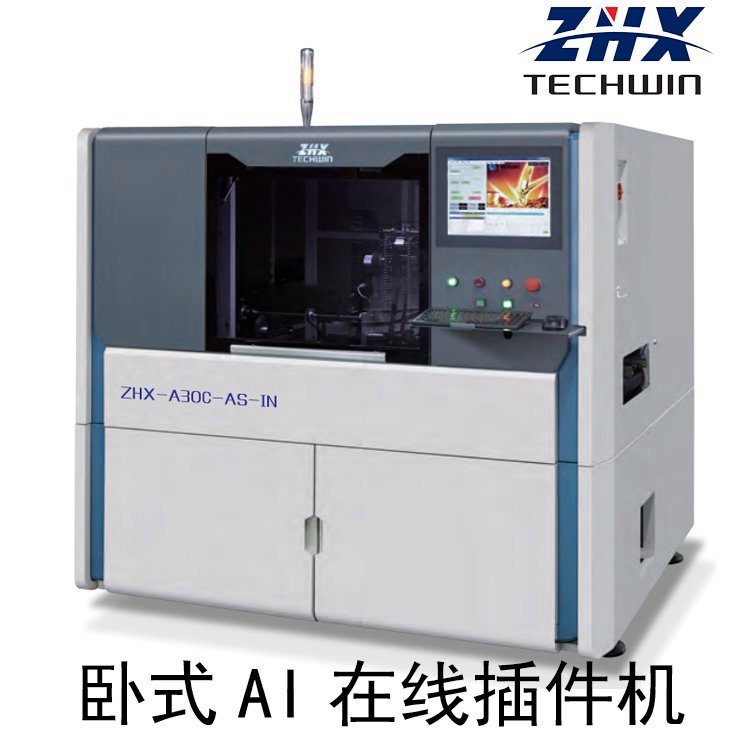

ZHX-A30D-AS-IN高速臥式連體在線插件機
.jpg)
– 理論速度：28000 點/小時
–插入方向：4 方向0 度,90 度,180 度,270 度.
– 元件跨距：元件5.0mm～20mm(跳線 5mm～22mm )
– 基板尺寸：最小50mm*50mm、Z大285mm*350mm
–基板厚度：0.79～2.36mm
– 進板高度: 900mm
– 軌道寬度：50mm-285mm(可調)
– 元件種類：電容器、晶體管、二極管、電阻、電感、熔斷絲等編帶封裝料。
– 跳線(JW) ：獨立輸送方式.直徑 0.5mm～.6mm 鍍錫銅線
– 插入彎曲長度：1.2-2.2mm(可調)
– 插入彎曲角度：0～35 度內彎曲(可調)
– 外形尺寸：主機尺寸L1800xD1450xH1500 mm
–料站尺寸：2000mm× 1000mm× 1500mm
– 料站數量：20 站
– 主機重量：1200kg
–電源：220V,AC（單相）50/60HZ,1.5KVA;
– 系統保護：不間斷電源(UPS)配置
– 功率：1.5KW（節能型）
- 使用空氣壓：0.6~0.8Mpa
– 氣流量：0.3 立方/分鐘
– 環境條件：周圍溫度5～25 度
– 機器噪音：60 分貝
– 孔位校正方式：機器視覺系統
– 驅動系統：AC 伺服、AC 馬達
– 輸送方式：雙鏈條雙伺服驅動
– 數據輸入方式：USB 接口輸入(EXCEL 文檔格式),
– 控制系統：中文操作界面(WINDOWS 系統控制平臺)液晶顯示器
– 控制模式：全自動、半自動
– 進板方式：馬達送板左到右
編程模式：手動編程
