| 產品參數 | |||
|---|---|---|---|
| 品牌 | 飛泰 | ||
| 加工定制 | 是 | ||
| 探傷方法 | 超聲波 | ||
| 探傷模式 | 在線探傷 | ||
| 探傷方式 | 自動化 | ||
| 探傷工件 | 直縫焊管 | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
我公司依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有 20 多年的歷史，定型超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的幾百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
超聲波探傷檢測主要參數：
（1）探傷方法：直焊縫超聲自動探傷
（2）通道數超聲：8通道（4通道縱向探傷、2通道橫向探傷、2通道熱影響區分層探傷）
（3）檢查缺陷種類：縱向傷、橫向傷、熱影響區分層
（4）探傷速度：0—10m/分鐘
（5）頻率：超聲0.5 MHz –5MHz
（6）誤報率：≤1
（7）漏檢率：≤0
（8）鋼管直徑：φ406～φ1524mm
（9）鋼管長度：6-12.4米
（10）鋼管壁厚：7--30 mm
（11）彎曲度：≤3/1000mm
（12）檢測靈敏度：ASTME273（10壁厚槽傷）
（13）檢出缺陷后處理：即時給出聲光報警信號
（14）執行標準： GB/T9711-2017、ASTME273（10壁厚槽傷）

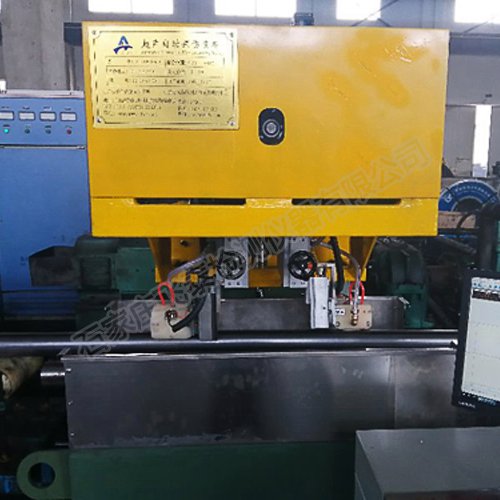

鋼管直縫在線超聲自動檢測裝置，適用于直縫鋼管檢測。系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。系統還具備儀器先進、自動化程度高、檢測速度快、抗干擾能力強、判斷準確等諸多優點，整體技術處于國內領先水平。
超聲探傷設備的組成：
1、懸臂檢測系統
2、探頭系統升降裝置
3、探頭跟蹤裝置
4、電控系統
5、超聲波探傷儀器
6、報警裝置
7、氣動系統
8、水循環系統
超聲波探傷設備主要功能及優勢：
（1）探傷儀類型：完全數字化儀器，采用Win7/Win10 操作界面。
（2）數據采集：具有采集和保存每個通道每次探傷波形的能力。
（3）顯示方式： A 型掃描圖像和B 型掃描圖像顯示。
（4）掃查覆蓋率：為確保檢測時超聲聲束能掃查到工件的整個被檢區域
（內外部縱、橫向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于探頭直徑的 10％。
（5）缺陷定位示意圖標記與鋼管實際缺陷部位誤差小于 20 ㎜范圍內。
（6）靈敏度余量：反射波至基準高度為 80％時大于 18 dB，其噪聲信號不超過 10。
（7）探傷儀、探頭應符合JB/T4730.3-2005 《承壓設備無損檢測第三部分：超聲檢測》3.2 條要求。
（8）缺陷記錄：掃差范圍內缺陷深度、位置、數量、波形幅度等數據。
（9）檢驗線速度： 0～10 m/min（每個通道/探頭）同步可調，
（10）計算機存儲量不得小于 200 萬支鋼管溯源的檢測數據和報告資料。
