| 產品參數 | |||
|---|---|---|---|
| 質量 | 質量上乘 | ||
| 數量 | 100000 | ||
| 封裝 | SOW8 | ||
| 失調漂移 | 1uV/°C | ||
| 模擬輸入電壓 | ±250mV | ||
| 16位時INL典型值 | ±2LSB | ||
| 批號 | 國產 | ||
| 品牌 | 瑞盟 | ||
| 型號 | MS2403 | ||
| 最高數據速率 | 20MHz | ||
| 工作溫度 | ?40°C至 125°C | ||
| 應用 | 交流電機控制 | ||
| VDD電源供電 | 15V | ||
| 串行接口 | 數字式隔離 | ||
| 濾波器 | Sinc3 | ||
| 時鐘頻率 | 10MHz | ||

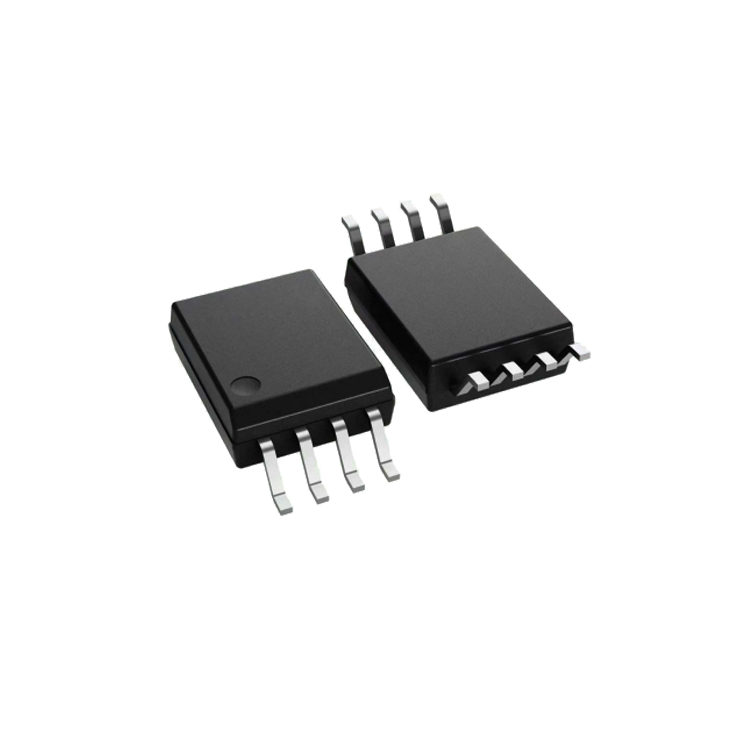

.jpg)
MS2403模數轉換器是一款二階Σ-Δ調制器，集成片上數字隔離器，能將模擬輸入信號轉換為高速1位碼流。調制器對輸入信號連續采樣，無需外部采樣保持電路。模擬信號輸入滿量程為±320mV，轉換后的數字碼流的最高數據速率為20MHz。MS2403的VDD1采用5V電源供電，VDD2可采用5 V或3 V電源供電。串行接口采用片上數字式隔離，可提供更加優異的工作特性。該器件內置片內基準電壓。MS2403采用8引腳SOW封裝，工作溫度范圍為?40°C至 125°C。
主要特點
16位無失碼
16位時INL典型值為±2LSB
失調漂移：1uV/°C
20MHz最大外部時鐘速率
片上數字隔離器
集成基準電壓
±250mV模擬輸入電壓（滿幅±320mv）
低功耗工作
工作溫度范圍：-40°C至 125°C
SOW8封裝
隔離耐壓符合60s 5kVrms標準
應用：交流電機控制
