| 產品參數 | |||
|---|---|---|---|
| 工作電壓 | 35V | ||
| 驅動電流 | 1.5A | ||
| 驅動方式 | PWM 脈沖驅動 | ||
| 芯片內置 | 存型保護電路 | ||
| 工作模式 | 正、反轉工作模式，可切換 | ||
| 保護功能 | 過溫、過流保護以及低電壓保護 | ||
| 特點 | Stop 模式下的節電功能 | ||
| 輸出 | 5V 穩壓輸出 | ||
| 應用 | 打印機，攝像頭等 | ||
| 型號 | MS8828 | ||
| 封裝 | SOP8PP | ||
| 批號 | 國標 | ||
| 廠家 | 實力雄厚 | ||
| 質量 | 品質過硬 | ||
| 數量 | 100000 | ||
| 品牌 | 瑞盟 | ||
MS8828 為一款三相無刷電機的驅動芯片，最高工作電壓可達35V，最大驅動電流 1.5A。芯片采用 PWM 脈沖驅動的方式來減少輸出功耗，通過調節外部信號的占空比來調節電機的轉速；芯片內置鎖存型保護電路，可以在電機正常運轉但 HALL 信號輸入異常時起到保護芯片的作用。
MS8828三相無刷電機驅動主要特點
? Imax=1.5A；
? 低輸出阻抗上臂橋 0.6Ω，下臂橋 0.5Ω；
? 使用直接 PWM 輸入進行速度控制和同步整流；
? 1-HALL FG 輸出；
? 鎖存型 CSD 保護電路；
? 正、反轉工作模式，可切換；
? Stop 模式下的節電功能；
? 過溫、過流保護以及低電壓保護；
? 5V 穩壓輸出；
? Star/Stop 電路，當電機關閉時進入“急剎車(Short Brake)” 。
MS8828三相無刷電機驅動應用：
? 激光打印器；
? 復印機；
? 專用打印機；
? 大型家電；

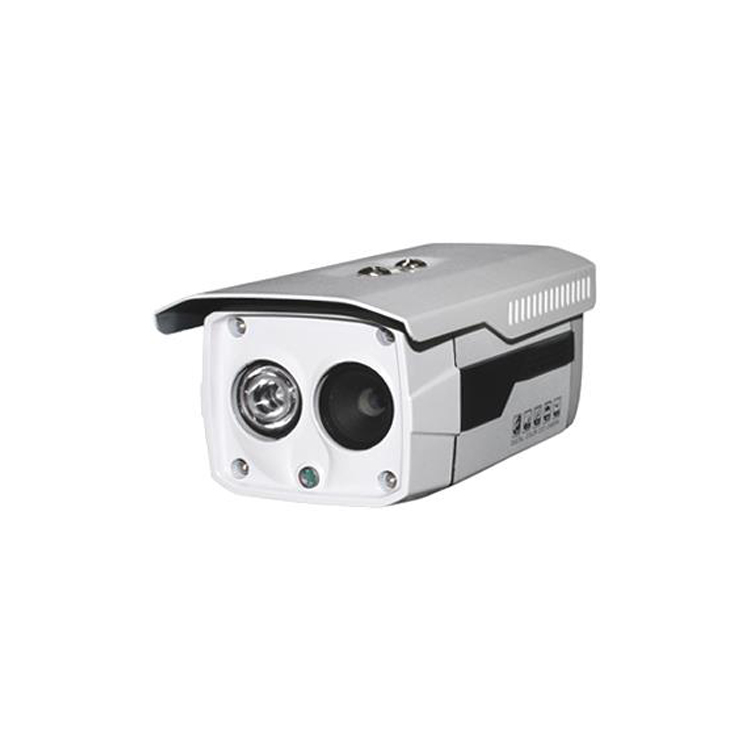

? 監控攝像頭。
