| 產品參數 | |||
|---|---|---|---|
| 類別 | 電流檢測芯片 | ||
| 封裝 | SOP-8/QFN-12 | ||
| 測量準確性 | ±1.9％ | ||
| 基于技術 | 霍爾感應技術 | ||
| 反復擦寫次數 | 200 | ||
| 應用領域 | 光伏/UPS/電焊機/大功率變頻器等 | ||
| 工作電壓 | 4.5~5.5V | ||
| 工作溫度 | -40~125℃ | ||
| 高速帶寬 | 150kHz | ||
| 非線性度 | ＜±0.5％ (typ.) | ||
| 響應時間 | < 4us (typ.) | ||
| 隔離電壓 | 2600 VRMS | ||
| 連續電流測量范圍 | 0~±30A | ||
| 供貨能力 | 貨源充足 | ||
| 品質 | 質量過硬 | ||
| 實力 | 廠家實力雄厚 | ||
| 型號 | MT9221 | ||
| 數量 | 100000 | ||
| 批號 | 國標 | ||
| 品牌 | 麥歌恩 | ||

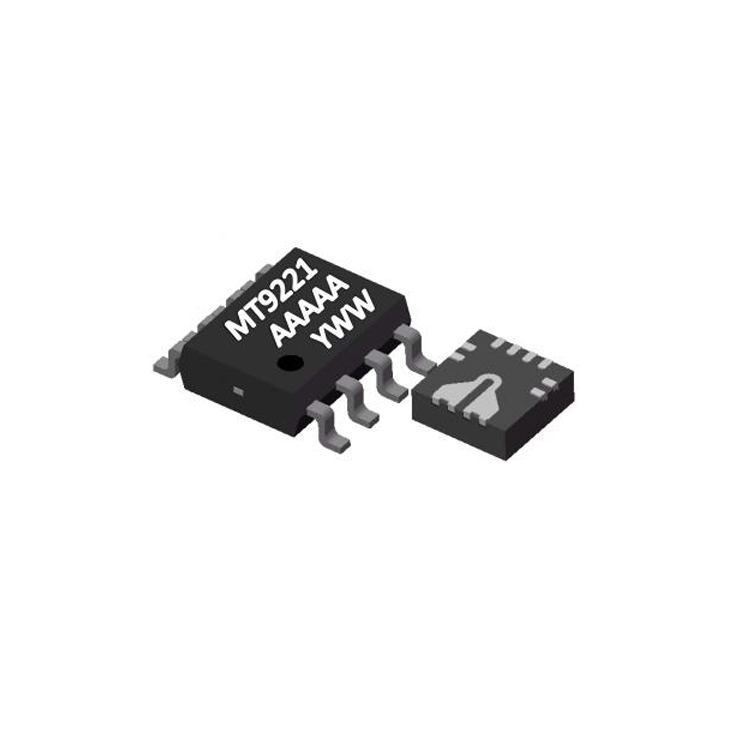

MT9221電流傳感器是一款專為電流檢測應用開發的內置磁路的集成式電流檢測芯片，采用SOP-8/QFN-12的封裝。芯片內部集成溫度補償電路保證在整個工作溫度范圍內提供優異的溫度特性，芯片在出廠時已對靈敏度以及靜態（零電流）輸出電壓進行校準，在全溫度范圍內提供低于 ±1.9 的典型準確性。
MT9221外置磁路電流傳感器是一款基于霍爾感應技術的專門用于電流傳感器應用的傳感器件。MT9211內部集成溫度補償電路，可將芯片的中值電壓以及靈敏度的溫漂控制在非常小的誤差范圍內。
配合外置磁鐵芯（鐵氧體、硅鋼、鎳鐵），可設計用于感應0-3000A及以上電流的應用中。根據被檢測電流所產生磁場的大小輸出與其成比例的輸出電壓信號。配合專用編碼器以及內部集成EEPROM，
用戶可方便根據實際電流大小，進行靈敏度的自定義編程（0.707-22.624mV/Gs）;反復擦寫次數不小于200次。
外置磁路式電流傳感器的應用：光伏/UPS/電焊機/大功率變頻器等。
