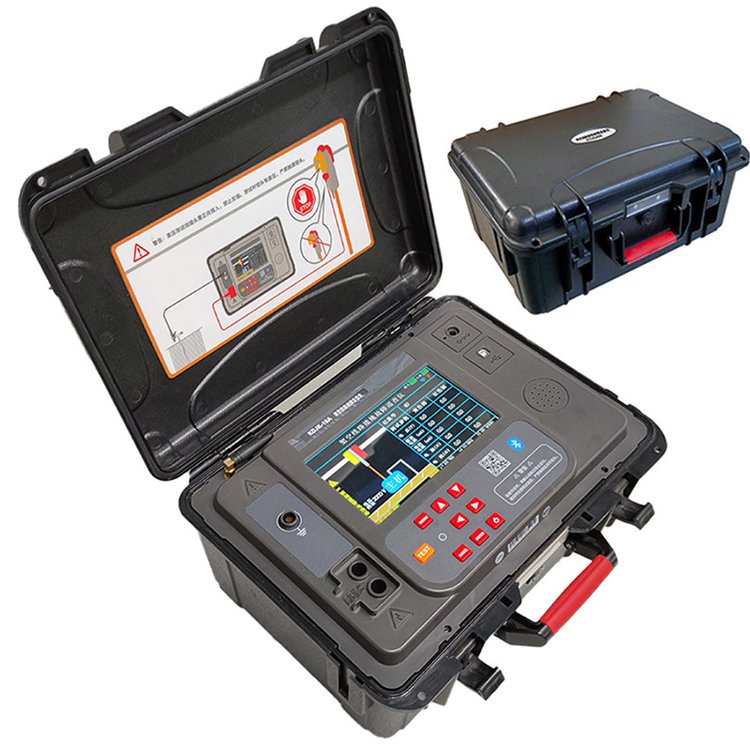

產品簡介

用于架空高壓線路單相接地故障查巡，對接地故障點進行精確定位。準確查找架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。產品特點
1. 創新的集成式檢測鉗集信號發射、采集于一體，鉗形結構，掛接方便，一次掛裝即可完成線路故障測試，無需分兩處進行輸出信號和采集信號操作，測試便捷快速，減少了作業人員，提高工作效率。
2. 檢測鉗帶有非接觸驗電器，被測線路如帶電發出聲光報警，確保操作人員和設備的安全。
3. 特別適合有電纜分支的故障線路。短路能力強，可檢測接地電阻為0Ω的直接短路故障。
4. 輸出電壓高達8000V，有8000V及3000V兩檔選擇，滿足用戶不同需求。
5. 大容量充電電池，充滿電后可完成整條線路的巡查工作。
6. 檢測速度快，掛接后數秒種即可得到測試結果。
7. 7寸彩屏故障指向清晰明了。
8. 語音播報功能，提示故障方向。
9. 具有藍牙通訊，安裝APP程序后，可在手機進行測試和查看測試結果，做手持接收器使用。

測試原理

在架空線路停運后，由主機輸出低頻高壓信號，通過檢測鉗左右兩側的發射鉗分別向線路施加交流電壓信號，檢測鉗中間的高靈敏電流互感器檢測兩側電流幅值、相位。電流經過主機、檢測鉗，流經故障線路，在接地故障點入地并通過接地針返回主機。儀器輸出為高壓交流信號，分布電容與故障接地電阻構成RC并聯電路，通過檢測線路兩側的電壓、電流信號以及電壓與電流之間的相位，判斷出當前負載是容性還是感性負載，再通過比較左側和右側純阻性阻抗的大小，從而確定接地故障點位于左側還是右側。沿線路將檢測鉗依次掛接在線路上，手持接收器指示出故障點的方向，以此逐漸逼近故障點。

技術參數

電源：主機∶14.8V 5200mAh鋰電池；檢測鉗∶3.7V 2600mAh鋰電池
測試方式 ：鉗形CT
顯示屏：7寸彩色LCD，尺寸：153.8mm×85.6mm
輸出電壓：AC 3000V/8000V
輸出頻率：50Hz
鉗口尺寸：36mm
定位精度：0.2m
驗電報警：檢驗被測電纜線是否帶電，帶電發出聲光報警
通訊方式：433MHz無線通訊
無線通訊距離：30m
數據上傳
主機帶有USB接口，上傳測試數據
儀表尺寸：主機∶355mm×272mm×164mm；檢測鉗∶297mm×118mm×94mm
儀表重量：主機∶約890g；檢測鉗∶約702g；總重量∶約11.5kg（含絕緣桿）
電池電量：顯示主機及檢測鉗電池電量
工作溫濕度：溫度∶-20℃～70℃，濕度∶5～90RH
工作高度：海拔<5000m
絕緣桿尺寸：32mm，1m/節（5節）
隨機附件：主機1臺，檢測鉗1臺，高壓測試線1根，接地線1根，接地針1個，通訊數據線1條，充電器2套，儀器箱1個，絕緣桿（1m）5個，工具包1件

KDJK-10A 配電網線路單相接地故障定位儀適用于小電流配網架空線路單相接地故障線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位。


KDJK-10A 配電網線路單相接地故障定位儀是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機及附件組成。在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可智能行粗略分段，再精確定點，從而快速確定故障位置。

技術指標



1、接地故障高壓測試信號發生器
定位精度：0.1米
輸出頻率：22Hz
開路電壓： 基波有效值0～2800V
脈動直流，峰值16kV，相當于20kV線路的相電壓峰值
短路電流： 基波有效值0～35mA（脈動直流，峰值100mA）
接地故障測量范圍：接地電阻≤100kΩ
檢測線路長度：≥120km
短路電流： 基波有效值0～30mA
信號輸出范圍：0～100mA
信號輸出精度：±1mA
傳感器與接收機的無線通訊距離：不小于30m
發射機輸出功率：功率上限900W
發射機電源：AC 220V市電，可接發電機（輸出功率≥1000W）
重量：15kg 體積：400×300×220mm
2、架空線路故障信號發射機
檢測測試信號發生裝置發出的異頻信號。
自動對時。
自動顯示與鉗表的通迅狀態。
自動顯示裝置電壓。
自動低電壓報警。
檢測線路負荷電流大小。
采用鉗形CT測量異頻信號和負荷電流大小。
可以用于測量絕緣線路。
可以實時顯示電流鉗電池狀態和電池電壓。
測試精度：±1±3dgt(23℃±5℃，80RH以下)
檢測范圍：0.1mA～100.0mA
傳輸方式：無線RF方式
傳輸頻率：433MHz
傳輸距離：≥30m
鉗口直徑：≥40mm
工作環境溫度：-30℃～70℃
電源：3節7號堿性干電池。
重量：0.45kg 體積
