| 產品參數 | |||
|---|---|---|---|
| 型號 | IGP4-H020F | ||
| 作用原理 | 回轉/轉子泵 | ||
| 輸送介質 | 油泵 | ||
| 驅動方式 | 電動泵 | ||
| 介質溫度類型 | 常溫泵 | ||
| 材質 | 球墨鑄鐵 | ||
| 最大出口壓力數值 | 32MPa | ||
| 額定流量Q | 20/32m3/h | ||
| 葉片式泵葉輪級數 | 多級泵 | ||
| 葉片式泵吸入方式 | 單吸泵 | ||
| 葉片式泵泵軸位置 | 立式泵 | ||
| 額定轉速n | 7.5r/min/11r/min | ||
| 泵效率η | 93％ | ||
| 容積效率ηv | 91％ | ||
| 汽蝕余量NPSH | 0.03m | ||
| 允許吸上高度 | 0.5m | ||
| 吸入口直徑Ds | 38mm | ||
| 排出口直徑Dd | 25mm | ||
| 介質粘度ν | 20/500mm2/s | ||
| 介質溫度 | 0℃/60℃ | ||
| 工作溫度 | 45℃ | ||
| 外形尺寸 | 312mm*170mm | ||
| 重量 | 28kg | ||
| 顏色 | 灰色 | ||
| 品牌 | HANGFAFT/夯發 | ||
夯發齒輪泵液壓泵NBZ4-G40F介紹

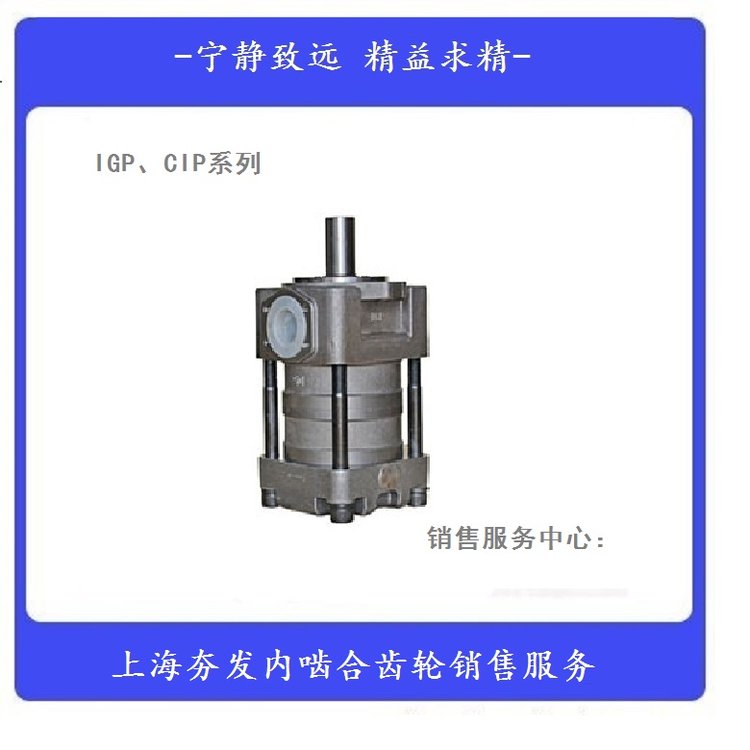

夯發齒輪液壓泵COSURE-IGP系列、CIP系列直線共軛內嚙合齒輪高壓泵特點：
1、低音相對安靜的結構設計：采用的直線共軛的內齒合齒形，避免了困油的影響，極大降低了泵的噪音和壓力脈動，尤其當壓力提高時，噪音依然保持較低的水平；
2、直線共軛齒輪被行業稱為水平磨損少的油泵，同時采用創新材料的處理工藝，從而使泵的壽命長；
3、尤其適合較高轉速的場合；
4、采用軸向和徑向加壓形式提高了效率，額定25MPa、10s瞬時壓力32MPa；
5、直齒共軛內嚙合齒輪泵是一種設計新穎液壓動力元件，它具有結構簡單、噪音低、壽命長、污染敏感性小等優點，應用于剪折機床、礦山機械、工程機械、塑料機械、冶金機械、電站輔機、石油化工機械、食品包裝機械、通用機床等各種機械的液壓系統，如：注塑機、試驗機、橡膠平板硫化機、壓鑄機、彎管機、折彎機、剪板機、壓磚機、電瓶叉車等；
6、液壓進出油口位置說明:
1）.進出油口相對位置可根據用戶需要生產；
2）.進出油口位置在同一平面時,即相對位置成0° ,可用數字“1” 來表示,以此為基準,從軸端方向看進油口位置固定不變,出油口位置順時針旋轉90°即相對位置成90 ° ,可用數字“2” 表示.依此類推,數字“3” 表示相對位置成180°數字“ 4” 表示相對位置270°；
3）.IGP3-4、CIP2-3、CNT2-3系列進出油口位置共有0°,180°兩種.IGP5-6、CIP4-5系列進出油口位置共有0°,90°,180°,270°四種；
4）.油泵出廠時已根據用戶需要調整好進出油口相對位置,用戶不得擅自改變油口位置。
直線共軛內嚙合齒輪泵-高壓泵系列（額定壓力25MPa-10s瞬時壓力32MPa）
IGP2-H06F、 IGP2-H08F、
IGP3-H010F、IGP3-H012F、IGP3-H016F
IGP4-H020F、IGP4-H025F、IGP4-H032F
IGP5-H040F、IGP5-H050F、IGP5-H063F
IGP6-H080F、IGP6-H100F、IGP6-H125F
IGP7-H160F、IGP7-H200F、IGP7-H250F
CIP-B-H010※-※ 、CIP-B-H012※-※ 、CIP-B-H016※-※
CIP-C-H020※-※ 、CIP-C-H025※-※ 、CIP-C-H032※-※
CIP-D-H040※-※ 、CIP-D-H050※-※ 、CIP-D-H063※-※
CIP-E-H080※-※、 CIP-E-H100※-※ 、CIP-E-H125※-※
CIP-F-H160※-※、 CIP-F-H200※-※ 、 CIP-F-H250※-※
CNT3-H20F、CNT3-H25F、CNT3-H32F
CNT4-H40F、CNT4-H50F、CNT4-H63F
CNT5-H80F、CNT5-H100F、CNT5-H125F
