| 產品參數 | |||
|---|---|---|---|
| 品牌 | 大華 | ||
| 尺寸 | 378×378 | ||
| 重量 | 22kg | ||
| 測量范圍 | 0-1100 | ||
| 加工定制 | 是 | ||
| 測量誤差 | 0.5 | ||
| 安裝方式 | 柜裝 | ||
| 測量方式 | 熱電偶 | ||
| 外形尺寸 | 420*415*250mm | ||
| 產地 | 上海 | ||
| 可售賣地 | 全國 | ||
| 型號 | XWBJ-101 | ||
一、產品簡介

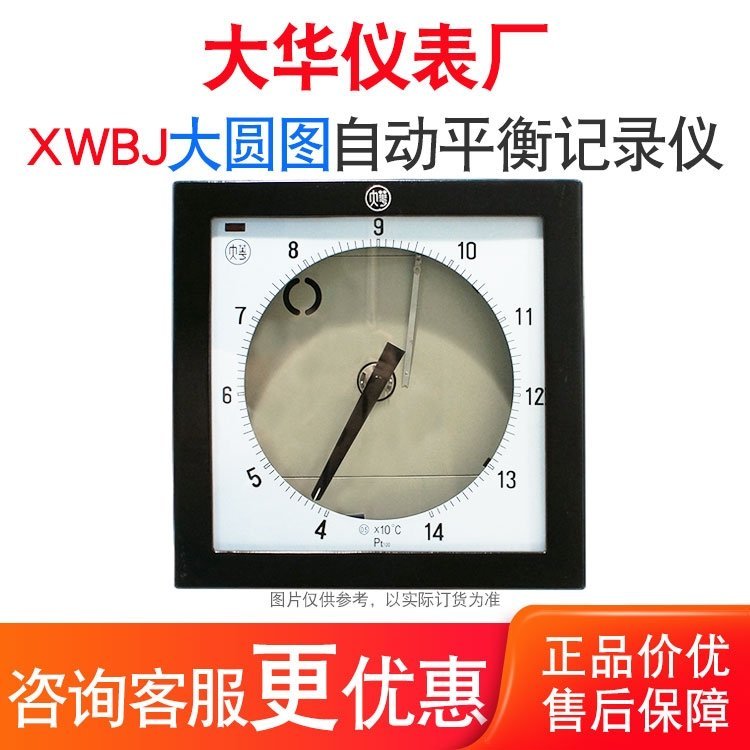

XWBJ和XQBJ系列大形圓圖晶體管式自動平衡記錄調節儀（以下簡稱儀表）與一定的變送器配套后以廣泛的供冶金、化工、石油、輕工、紡織、電站等工礦企業以及各科研單位用作對被測對象的自動測量、指示和記錄。
? ? ? XWBJ系列儀表為電位差計，可與各種標準分度的熱電偶、幅射感溫器配套使用，以測量溫度，或與產生直流電勢或電流的相應變送器配套使用，以測量壓力、測量或進行成份分析。XQBJ系列儀表為平衡電橋（直流），可與各種標準分度的電阻溫度計配套使用，以測量溫度。
? ? ? 如儀表帶有各種不同類型的附加裝置后，還能實現對被測對象的自運控制和調節，如帶表面或表內電接點裝置、凸輪或程序控制裝置時間比例調節裝置、秤量積算裝置等。
二、工作原理
? ? ? XWBJ系列電位差計采用電壓補償法來測量被測參數，當被測直流電勢經濾波單元加入測量橋路時，由于被測電勢和橋路是反方向串接的，兩者大小不等所產生的不平衡電壓，經晶體管放大后，驅動可逆電動機。可逆電動機一方面帶動測量橋路的滑線電阻觸點使橋路產生補償電勢和被測訊號相平衡；另一方面帶動指針指示相應的被測參數，記錄筆在記錄紙上劃出被測對象的數值。配熱電偶測量溫度的儀表的橋路電阻RW（代替R2）為銅補償由熱電偶冷端溫度變化所引起之電動勢的變化，使儀表在00-500C范圍內保證儀表的精度。
? ? ? XQBJ系列平衡電橋， 電阻溫度計Rr是溫度測量的元件，它接在平衡橋路的一個橋路的一個橋臂上。當被測對象變化引起電阻溫度計的電阻值變化時，破壞了橋路的平衡，產生不平衡訊號經晶體管放大器放大后驅動可逆電動機?？赡骐妱訖C一方面帶動滑線電阻觸點移動，使橋路重新平衡，另一方面帶動指針及記錄筆分別指示和記錄出相應的被測參數值。
三、特點
表尺有效弧度全長742mm，配以顯目指針，讀數清晰方便；
記錄紙走紙恒速，每天更換一次，有利于日常生產中交接班的責任分明；
結構簡單，性能穩定可靠，便于維修。
四、技術參數：
工作氣候條件：
環境溫度：0~500C
相對溫度：30~85
工作電源：AC220V 50Hz
指示基本誤差：±0.5
記錄基本誤差：±1
指示不靈敏區：0.25
標尺刻度全長：742mm
記錄紙上標心有效長度：110mm
全行程時間：≤5s
輸入側額定外阻：
? ? ? ? ? ? 電位差計≤1KΩ
? ? ? ? ? ? 平衡電橋≤1.5KΩ
記錄紙走紙速度：24小時/周
消耗功率：約40W
重量：＜23kg
給定誤差：±1
外形尺寸：420×415×250mm
開孔尺寸：378×378mm
?
儀表標尺刻度為742mm,分辨率高。
型號 | 記錄點數及 其附加裝置 | 規格 |
XWBJ-100 XQBJ-100 | 單筆 | 全行程時間不大于5s 記錄紙速度1周/24h |
XWBJ-101 XQBJ-101 | 帶表面定值 | 電接點2個或4個，其容量為30V DC 30V 0.5A（電阻性） AC 220V 1A （電阻性） 記錄紙速度1周/24h 控制精度為±1 |
XWBJ-105 XQBJ-105 | 帶表面定值 |
