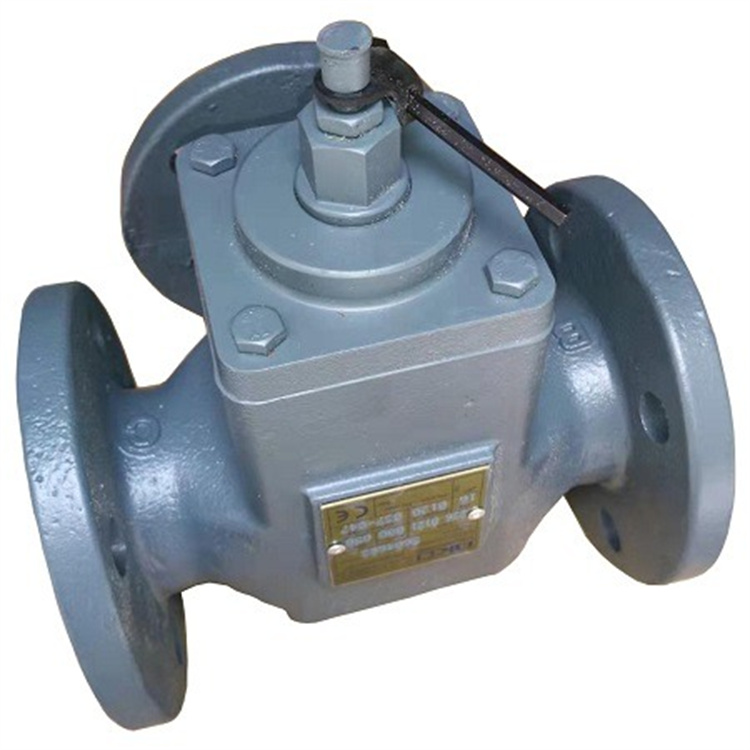

| 產品參數 | |||
|---|---|---|---|
| 公稱壓力 | PN 16 | ||
| 產地 | 德國 | ||
| 閥體 | 鑄鐵 EN-GJL-250 | ||
| 閥芯 | 不銹鋼 / 黃銅 | ||
| 閥芯型號 | 237.0120-xxx-0 | ||
| 最大工作壓力 | 16 bar | ||
| 允許最大壓差 | 16 bar | ||
| 連接方式 | 法蘭 EN 1092-2 b B | ||
| 密封套件 | 丁腈橡膠 | ||
| 是否有緊急手動調節 | 有 | ||
| 品牌 | AKO Regelungstechnik | ||
.
〖 注意 ! 〗：
---- 如果自力式溫控閥閥芯發生故障，機械的手動調節裝置可用于手動復位。
---- 當自力式溫控閥正常工作的時候，不能用緊急手動調節來設置溫度！
.
自力式溫控閥溫度調節范圍：
? 連續工作的最高溫度不能超過自力式溫控閥全開溫度25 ℃。
? 85–96 ℃與88–99 ℃自力式溫控閥最高工作溫度120 ℃。
.
自力式溫控閥安裝：
---- AKO自力式溫控閥的安裝位置不同作用也不同。
? 路徑已經標注在接口處，自力式溫控閥可以根據需要安裝在不同位置。
.
自力式溫控閥應用：
---- AKO自力式溫控閥適用于穩定介質溫度（例如：水、油等），在應用中可以用作分流閥，也可以用作混合閥。該自力式溫控閥的優點是免維護、操作方便、耐壓能力強。更換閥內件無需把自力式溫控閥從管道上拆下，錯誤的安裝除外。自力式溫控閥可以安裝在任何位置。典型應用為水冷系統與油冷系統。
.
自力式溫控閥工作原理：
---- AKO自力式溫控閥內部配有容易更換的充蠟閥芯，閥芯的個數取決于自力式溫控閥的公稱通徑。該閥芯通過吸收周圍介質的溫度，隨即開始膨脹，改變自身長度（閥門行程），從而改變閥門路徑。AKO自力式溫控閥不需要任何輔助能源，隨著溫度上升，超過了該自力式溫控閥的開啟溫度，閥門內部的管狀滑塊隨即被從閥座上提起，路徑A到C的通道打開，與此同時，路徑A到B的通道被同比例關閉。通道的開閉變化與流經自力式溫控閥介質的溫度變化成比例。
.
---- 手動調節裝置：為了滿足某些行業的更高安全需求，該系列自力式溫控閥配有手動調節裝置。此手動調節裝置只是一個復位設施，它不能用于自力式溫控閥自動運行時手動設置溫度，只能在閥門發生故障時通過該裝置把自動控制閥作為手動轉換閥來用。操作時，通過擰調節螺絲把自力式溫控閥的閥芯設置到希望的任何位置，并觀察溫度表把管道系統的介質調整到所需的工作溫度。
.
自力式溫控閥數據表：
