| 產品參數 | |||
|---|---|---|---|
| 品牌 | 上海金盾 | ||
| 產地 | 上海 | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 安裝型式 | 其他方式 | ||
| 工作溫度 | 80 | ||
| 工作壓力 | 1.6 | ||
| 規格 | ZSFG100 | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 材質 | 鋼 | ||
| 型號 | ZSFG100 | ||
-?
?
-
?
1?
?
ZSFU
預作用系統使用與維修說明書
?
1?
概況
?
預作用系統是近幾年發展起來的自動噴水滅火裝置，在技術上它將火災自動探測報警
技術和自動噴水滅火系統結合起來，對保護對象起雙重保護作用。預作用系統特別適合于
寒冷冰凍或平時忌水漬，不允許出現誤噴的重要場所。如計算機房、資料室、史料檔案館
等。平時該系統的側管路內充氣，故具有干式系統的特點。能滿足高溫和嚴寒條件下自動
噴水滅火的需要。一旦發生火災，安裝在保護區的感溫、感煙火災探測器首先發出火災報
警信號，火災報警控制器在接到報警信號后，發出指令信號打開雨淋閥?；馂?zāi)如果繼續發
展，閉式噴頭玻璃球破碎而打開噴水，水泵自動啟動，同時水力警鈴報警。以達到滅火、
控火的目的。
?
2?
產品結構及作用原理：
?
2.1?
產品結構
?
預作用系統是由雨淋閥、
止回閥、
信號蝶閥、
連接法蘭及各種閥門、
管道及附件組成。
預作用系統是將火災自動探測報警技術和自動噴水滅火系統結合起來，對保護對象起雙重
保護作用。在未發生火災時該系統的側管路內充氣，故系統具有干式系統的特點。一旦發
生火災，安裝在保護區的感溫、感煙火災探測器首先發出火災報警信號，火災報警控制器
在接到報警信號后，發出指令信號打開雨淋閥，在閉式噴頭尚未打開之前，往系統側管路
充水，使系統轉變成濕式系統。同時系統壓力開關動作接通聲光顯示盒，顯示管路中已充
水，此時，火災如果繼續發展，閉式噴頭玻璃球破碎而打開噴水，水泵自動啟動，同時水
力警鈴報警（預作用系統結構原理圖）
。
?
2.1.1?

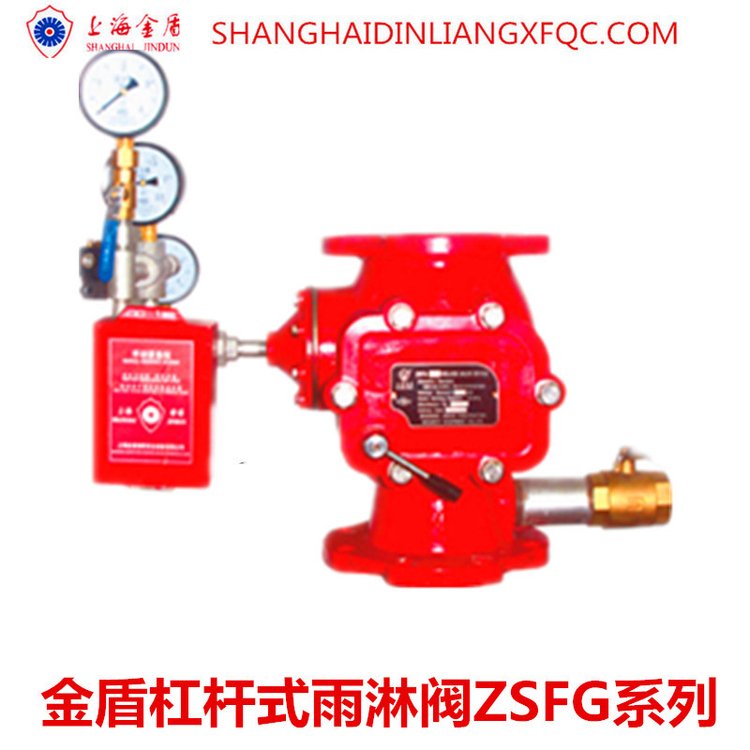

雨淋閥
?
雨淋閥
（同雨淋閥裝置的雨淋閥）
的閥瓣組件的開啟采用杠桿機構，
它具有鎖扣力小，
開啟動作靈活、可靠等特點。平時借助于供水系統的壓力作用到隔膜室中，使隔膜推動頂
桿頂住壓緊扣，將閥瓣扣住，閥瓣處于關閉狀態，并對系統中的水起阻隔作用。雨淋閥開
