| 產品參數 | |||
|---|---|---|---|
| 型號 | ATA-2021B | ||
| 質保 | 一年 | ||
| 產地 | 中國大陸 | ||
| 封裝 | 箱子 | ||
| 數量 | 999 | ||
| 批號 | 新批次 | ||
| 通道數 | 單通道 | ||
| 最大輸出電壓 | 200Vp-p（±100Vp） | ||
| 最大輸出電流 | 500mAp | ||
| 帶寬（-3dB） | DC~1MHz | ||
| 壓擺率 | ≥445V/μs | ||
| 輸入電阻 | 50Ω、5kΩ兩檔可選 | ||
| 顯示 | 液晶面板 | ||
| 電壓增益數控可調倍數 | 0~60倍 | ||
| 品牌 | 安泰 | ||
電話：029-88865020
官網：www.aigtek.com
功率放大器是用來放大超聲波發生器產生的信號，超聲波發生器來產生一個特定頻率的信號，這個信號可以是正弦信號，也可以是脈沖信號，這個特定頻率是換能器工作的頻率。
超聲波發生器的輸出功率調節：
當超聲波發生器接入電壓的發生變化時，發生器的輸出功率也隨著發生變化。會使超聲波換能器的機械振動不穩定，導致工作效果不佳。因此需要穩定輸出功率，通過調節放大倍數，具體分為粗調（1step）和細調（0.1step）兩種，通過功率反饋信號相應調整功率放大器，使得功率放大穩定。

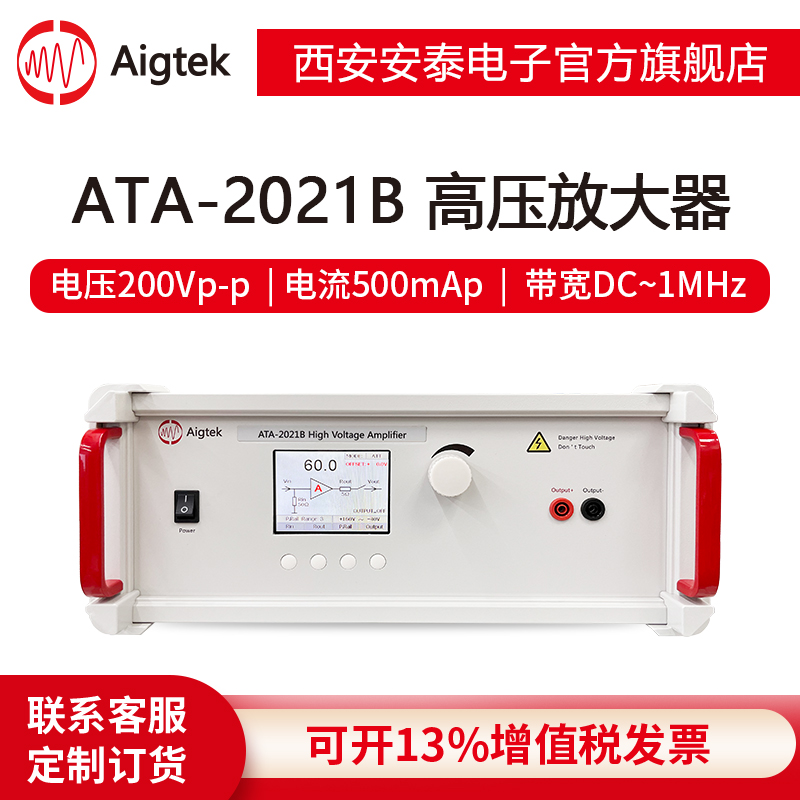

ATA-2021B是一款可放大交直流信號的單通道高壓放大器。最大輸出200Vp-p電壓，輸出電壓范圍可根據輸出軌調節；直流偏置電壓三檔可調，連續變化最大可輸出±160V，可以實現輸出非對稱信號需求，驅動高壓型負載。輸入輸出電阻兩檔切換，電壓增益數控可調，設置參數自動保存，具有程控功能，操作簡潔方便，可與信號發生器配套使用，實現信號的放大。寬范圍供電電源，可兼容全球不同地區的電源標準要求。
