| 產品參數 |
| 品牌 | 村田 |
| 產地 | 日本 |
| 交期 | 3天 |

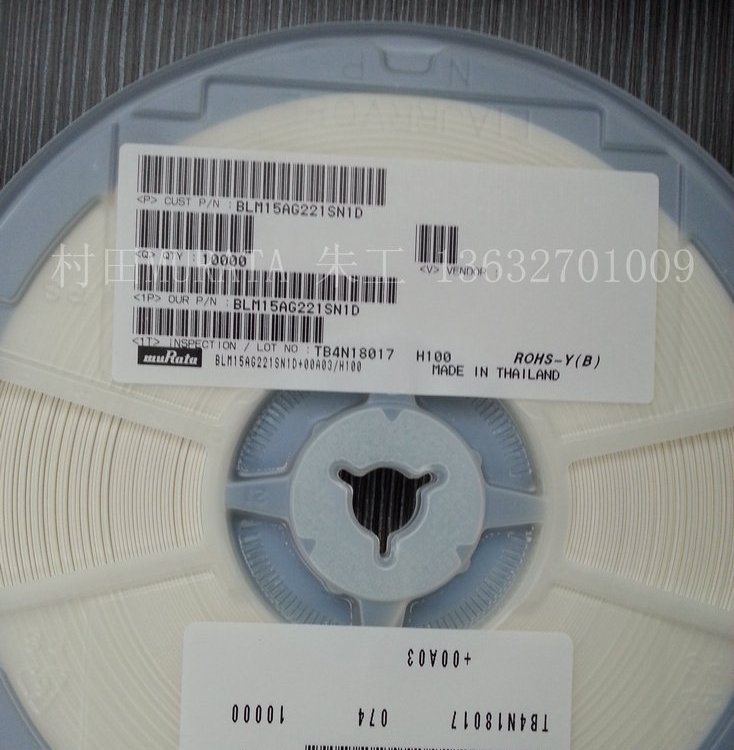

| 包裝方式 | 卷帶盤裝 |
| 數量 | 9999 |
| 可售賣地 | 全國 |
| 用途 | 濾波靜噪 | |
磁珠的單位是歐姆，而不是亨利，這一點要特別注意。因?yàn)榇胖榈膯挝皇前凑账谀骋活l率產生的阻抗來標稱的，阻抗的單位也是歐姆。
鐵氧體磁珠?(Ferrite?Bead)?是應用發展很快的一種抗干擾組件，廉價、易用，濾除高頻噪聲效果顯著。鐵氧體磁珠還廣泛應用于信號電纜的噪聲濾除。
村田磁珠功能：
消除存在于傳輸線結構（電路）中的RF噪聲，RF能量是疊加在直流傳輸電平上的交流正弦波成分，直流成分是需要的有用信號，而射頻RF能量卻是無用的電磁干擾沿著線路傳輸和輻（EMI）。要消除這些不需要的信號能量，使用片式磁珠扮演高頻電阻的角色（衰減器），該器件允許直流信號通過，而濾除交流信號。
村田磁珠是一種EMI靜噪元件,屬于EMI靜噪濾波器(EMIFIL).也叫片狀鐵氧體磁珠.
村田磁珠的品名表示如下：
BL???M???18???AG??102???S???N???1???D
1???2????3????4?????5????6???7????8???9
1型號：BL----表示片狀鐵氧體磁珠
2類型：A----表示排列型???M----表示多層型
3尺寸：
代號????????????尺寸（長*寬）??????????EIA代碼
03??????????????0.6*0.3mm???????????????0201
15??????????????1.0*0.5mm???????????????0402
18??????????????1.6*0.8mm???????????????0603
21??????????????2.0*1.25mm??????????????0805
31??????????????3.2*1.6mm???????????????1206
41??????????????4.5*1.6mm???????????????1806
4特性/應用：
AF、AG、AJ、AH、TG?是一般電路用；
BA、BB、BC、BD、BE?是高速信號線用；
PD、PF、PG?是電源用；
RK??是數字接口用；
HG??是GHz頻帶一般電路用；
EG??是GHz頻帶一般電路用（低直流電阻值）；
HB、HD、HE??是GHz頻帶高速信號線用；
HK??是GHz頻帶數字接口用；
GG??是高GHz頻帶一般電路用；
GA??是高GHz頻帶高速信號線用。
5電阻值：
由三位數字表示，單位是歐姆，位和第二位數字是有效數字，第三位數字表示跟在前兩位數字后的零的個數。102=10后面2個零（1000歐）
6特性：S表示鍍鋅
7特征：N表示標準型
8電路數目：
1---------1個電路???????4----------4個電路
9包裝：與電容,電感相同.
村田磁珠特性：
1．高阻抗值。
2．耐焊接性和可焊性，優適合于浸焊和再流焊。
3．符合EIA標準，適合自動機裝配。
4．適用于消除和抑制EMI/RFI。
村田磁珠主要用于通訊電子產品(智能手機,4G手機,3G手機,無線射頻,藍牙模塊,智能家居,工業電腦,家用電器,商用機器,個人電腦,照明,AV設備,汽車,安全設備,網絡設備等)的靜噪濾波電路中.效果非常理想
