| 產品參數 | |||
|---|---|---|---|
| 品牌 | 仟岱 | ||
| 外徑 | 54mm | ||
| 摩擦片外徑 | 43mm | ||
| 內徑 | 19mm | ||
| 厚度 | 22.3mm | ||
| 靜扭力 | 2.2Nm | ||
| 功率 | 8W | ||
| 電壓 | DC24V | ||
| 最高轉速 | 10000rpm | ||
| 可售賣地 | 全國 | ||
| 型號 | MBG0S2AA | ||

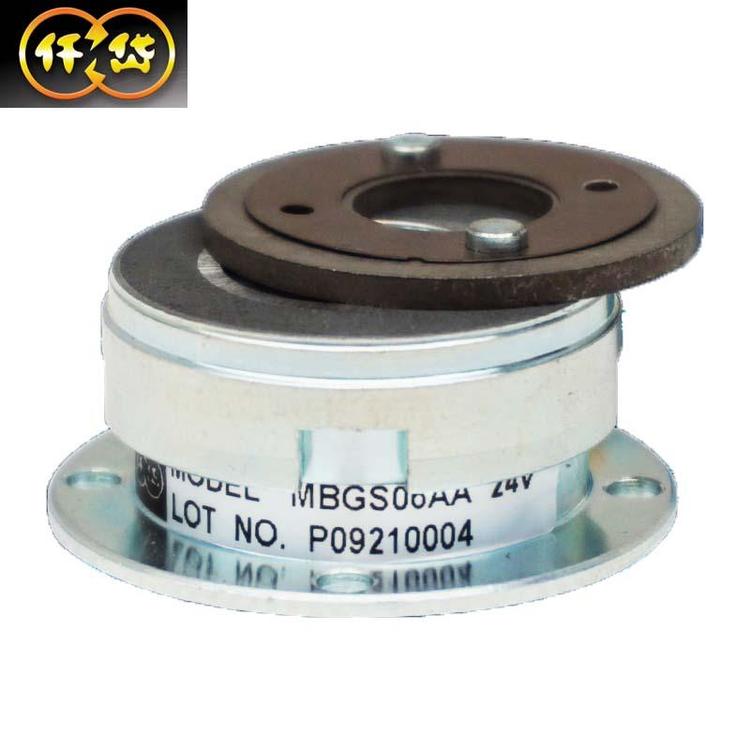

仟岱微小型電磁制動器MBG0S2AA外形小易安裝轉速高
剎車的動作狀態(tài)及彈片的動作
當磁場線圈通電時，磁軛產生磁場將電樞板吸住，磁軛上的來令片與電樞板產生摩擦，此時已經產生制動動作。
當磁場線圈切斷電源時，磁軛上的磁場消失，電樞板因沒有磁場吸住，而被彈片拉回原來位置而形成間隙，此時已經無制動動作。
電磁離合器.剎車器基本控制電路
于電磁離合器.剎車器之線圈流過直流之勵磁電流時，在線圈內蓄積能量。切斷電流時，由于被蓄積之能量，在線圈之端子間產生逆電壓。此逆電壓依切斷速度.切斷電流時，有達到1000伏以上者，因此，由于可能成為線圈之絕緣破壞或開閉器之接點損壞等之原因，有必要設置適當之保護電路以防止這些問題。
