| 產品參數 | |||
|---|---|---|---|
| 品牌 | FRD | ||
| 產品特性 | 自動校準 | ||
| 是否進口 | 否 | ||
| 產地 | 鄭州 | ||
| 加工定制 | 是 | ||
| 測量范圍 | 5米 | ||
| 分辨率 | 0.01 | ||
| 供電電壓 | 24V | ||
| 外形尺寸 | 16mm | ||
| 防爆等級 | CT6 | ||
| 測量精度 | 0.5 | ||
| 規格 | 16 | ||
| 可售賣地 | 全國 | ||
| 型號 | FRD-8061 | ||
一、?產品介紹

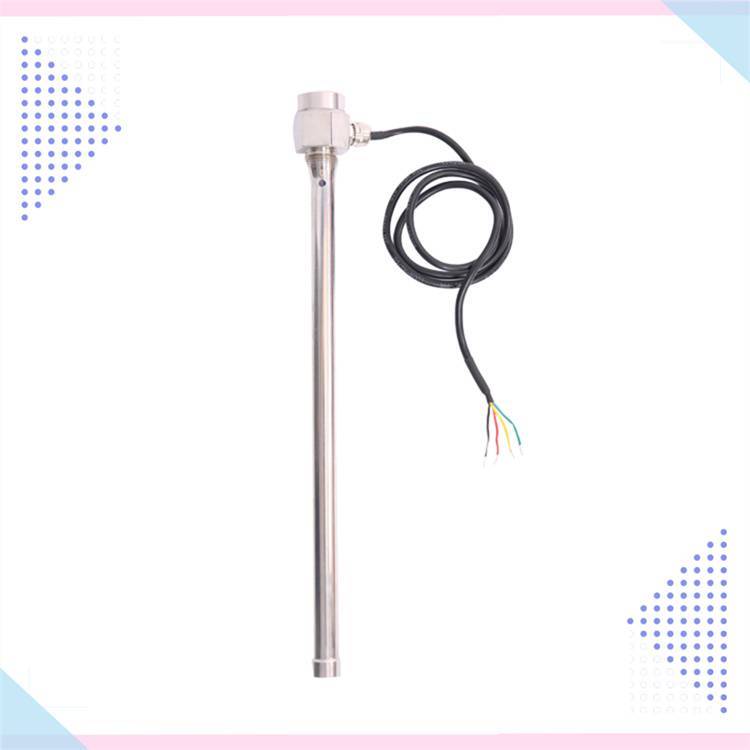

油量檢測儀基于射頻電容測量原理，采用斷層掃描技術,動態分析傳感器在介質中各種參數，自動進行 補償，輸出信號隨液位高度改變呈線性連續變化。整機無任何彈性部件和可動部件，耐沖擊、安裝方便，可安裝在各種場合對汽油、柴油、液壓油的油位及其它各種弱腐蝕性液體的液位進行準確測量。
油量檢測儀是計量級測量?jī)x器，具有很高的分辨率和測量精度。它無須人工干預，自動校準，不存在溫度漂移，不受介質的變化影響，都能正確輸出 的液位高度信號 解決了乙醇汽油、甲醇燃料等介質難測量的問題，也同時解決了不同地區因油的標號不同和溫度的巨大差異引起的測量誤差問題。
二、?性能指標
編號 | 項目 | 指標 | 備注 |
1 | 工作電壓 | DC 5V | 范圍：4.5V-9V |
DC 12V / DC 24V | 范圍：9V-36V | ||
2 | 工作溫度 | -35℃～75℃ | 特殊可定制 |
3 | 檢測范圍 | 100mm～1400mm | 特殊可定制 |
4 | 承壓范圍 | 0.1MPa～0.4MPa | 特殊可定制 |
5 | 存儲溫度 | -40℃～85℃ | |
6 | 探極直徑 | Φ16 | 特殊可定制 |
7 | 安裝方式 | 螺紋/法蘭 | 打孔安裝 |
8 | 防爆等級 | 隔爆ExdⅡC T5 | |
9 | 等級 | ±1.0 | |
10 | 數字輸出 | RS232/RS485 | |
11 | 模擬輸出 | 電流：兩線制4～20mA | 特殊可定制 |
電壓：0～3.3V、0～5V | 特殊可定制 |
?
注意：
等級測量均為實驗室靜態試驗結果，實際精度請以實際安裝環境為準。
?
三、?引線定義
數字輸出引出線：紅線，黑線，綠線，黃線。
模擬電壓引出線：紅線，黑線，綠線。
模擬電流引出線：紅線，黑線。
?
引線顏色 | 引線說明 | 備注 |
紅線 | 電源正級 | |
黑線 | 電源負極 | |
黃線 | RS232 RXD/ RS485 A | RXD 接收端 |
綠線 | RS232 TXD/ RS485 B | TXD 發送端 |
?注意
??引出線纜統一使用4芯線纜，引出線中間截?cái)鄷r(shí)，請嚴格按照接線方式連接，多余線纜請做絕緣處理。
?
?
?
四、?校準流程
由于該傳感器采用微電腦控制技術，因此省去了使用中繁瑣的手動校準，整機正常情況下無需校準可直接應用于常規介質的測量，如需校準，可通過如下操作：
在通電情況下將傳感器緩慢放入被測介質中。使液位從傳感器的下孔處開始緩慢上升超過傳感器測量部分的三分之一處，傳感器的上孔處為校準位置，因此，在校準過程中應使液位盡量上升至傳感器上孔處。此操作即完成了對傳感器的校準。為防止校準失敗，此過程應操作2次以上。
?
