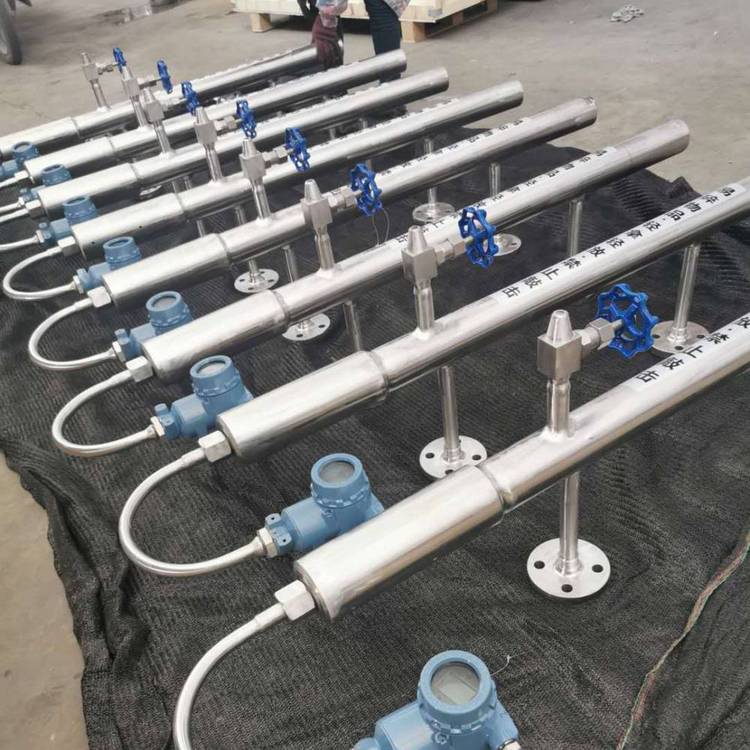

FRD-803 蒸汽鍋爐水位計

一、行業背景

????鍋爐汽包水位測量的重要性是人所共知的，然而長期以來鍋爐汽包水位連續測量技術方面采用的平衡容器式（差壓式）測量方法存在許多無法改進的缺陷，主要體現在以下幾個方面：

　　1、不能實施全工況測量，存在“假水位”測量、在鍋爐啟、停、排空、連排、事故等不穩定運行工況下建立穩定差壓條件時間較長、恢復時間較長或干脆不能建立正常差壓，需要人工干預等問題。

　　2、在穩定工況條件下，由于受結構限制，不能 解決因水側絕溫造成的系統測量誤差的補償問題。在鍋爐缺、滿水等事故工況條件下，系統測量誤差過大可能帶來嚴重后果。

　　3、結構復雜，靜密封點多，施工規模大并存在冬季保溫問題。

　　4、測量時滯較長，不能即時反應鍋爐水位變化，測量信號調節質量差。

　　5、由于存在冷凝筒放熱，使用 極高。

這些缺陷都是由于差壓式測量原理及其對系統取樣結構的不合理造成的，無法改進。在非正常工況下給鍋爐安全運行造成了 隱患。

?二、產品概述

　　FRD系列智能電容式鍋爐汽包液位計是采用 的、具有全程測量自動補償功能的電容檢測技術制造而成。它解決了傳統電容式液位計難以克服的測量系統溫度漂移大、被測介質介電常數變化對測量的影響大、測試線性較差及需要人工進行現場標定等問題。能夠?qū)﹀仩t汽包水位實現安全、可靠、準確的全工況測控，對 鍋爐安全、高效、節能運行有重要意義?？?應用于各種規格的工業汽包、高加、低加、轉化爐等壓力容器的液位測控。

工作原理：利用液位變化與其對測量探極產生的電容變化之間的關系，通過 模式系統軟件將檢測的電容變化經各種補償計算后，輸出與物位變化成正比的兩線制4～20mA模擬電流。

FRD-8031主要用于火力發電站、煉鋼廠鋼廠等亞臨界壓力鍋爐汽包上。

FRD-8032主要用于余熱發電等高溫、中壓鍋爐汽包上。

FRD-8033主要用于中小型鍋爐及壓力容器液位測量。

　　三、技術特點

　　1、兩線制電流環，測量系統與電流環隔離；　　

　　2、具有全工況條件（鍋爐啟、停、排污、事故工況等）下液位準確連續測控功能；　　

　　3、能夠?qū)σ合嘟橘|(zhì)介電常數變化、汽相介質介電常數變化進行自動補償，無需現場標定；　

　　4、能夠?qū)y量系統的溫度漂移進行自動補償，全溫度范圍測量系統溫漂不超過0.1pF；　　

　　5、經CE認證的良好的電磁兼容特性；　　

　　6 高壓、長壽命；　　

　　7、高可靠 高穩定；　　　

　　8、不存在“假水位”測量；　

　　四、技術參數

工作電壓：DC24V　　

輸出信號：4-20mA二線制，4-20mA疊加HART協議　

環境溫度：-40℃～80℃

防護等級：IP65　

防爆標志：ExiaIICT6

防爆參數：Ui=30V,Ii=100mA,Pi=0.75W,Ci=100pF,Li=10uH

工作壓力：FRD-8031≤16MPa ??FRD-8032≤?6.4MPa???FRD-8033≤1.6MPa

工作溫度：FRD-8031≤550℃????FRD-8032?≤450℃ ?????FRD-8033≤200℃

測量范圍：FRD-8031≤1000mm ?FRD-8032≤2000mm ????FRD-8033≤4000mm?

典型應用：各種規格工業汽包、高加、低加等壓力容器，轉化爐液位測控的液位測控
