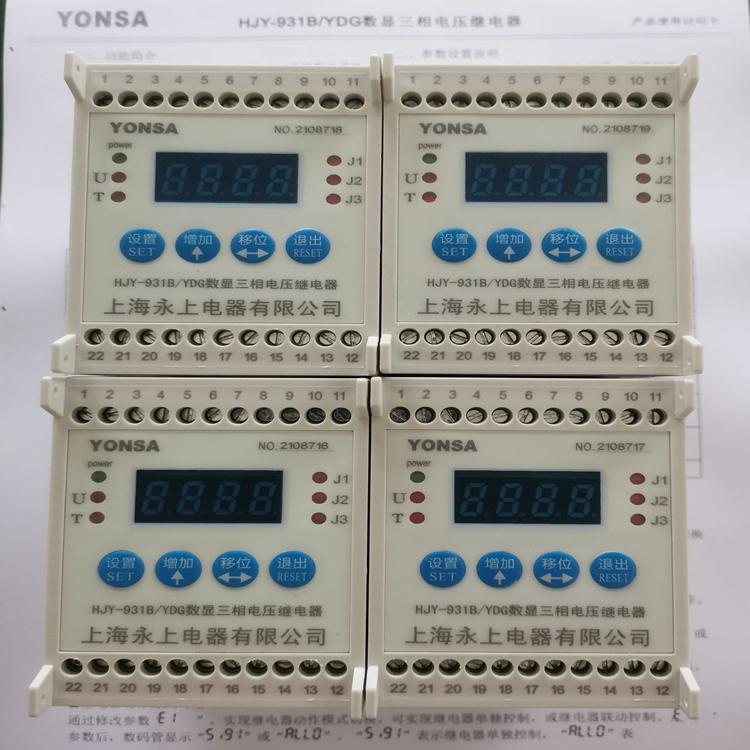

HJY-931B/YDG數顯三相電壓繼電器
一、功能簡介
■主要應用于電機、變壓器等主設備以及輸配電系統的繼電保護回路中。
■在檢測到輸入信號超限時，能按預設方案，可靠動作，并發出報警信號。
■繼電器動作報警可設置延時，通用性強。
■可通過參數設定實現多種保護功能，選擇作為 過壓或欠壓動作保護。
■繼電器可設定為獨立輸出或同時輸出。
■采用數碼管動態顯示被測信號值，可自動循環顯示多相數值。
■本產品采用行業內先進的單片機控制技術，選取進口控制芯片，工作穩定，可靠性強。
??
二、參數設置
說明產品面板上，共有4個可操作按鍵。功能如下：
■功能確認鍵：調出各項參數名稱；進入調整后，可保存相關設置參數。
■調整：對相應設置為數據進行調整，累加。
■移位：進入?yún)?shù)具體數值；調整參數設置位。
■退出：返回到正常工作狀態。按下設置鍵后，選擇到需要修改的代碼，按下“移位”鍵，進入代碼數值修改模式，按下調整鍵，對數值進行調整，配合移位鍵移動閃爍光標修改完整的代碼數值。
