| 產品參數 | |||
|---|---|---|---|
| 品牌 | 富民機械 | ||
| 功率 | 10kw | ||
| 重量 | 4000kg | ||
| 主振形式 | 液壓升降 | ||
| 傳動方式 | 鏈條傳動 | ||
| 成型周期 | 40s | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
.jpg)

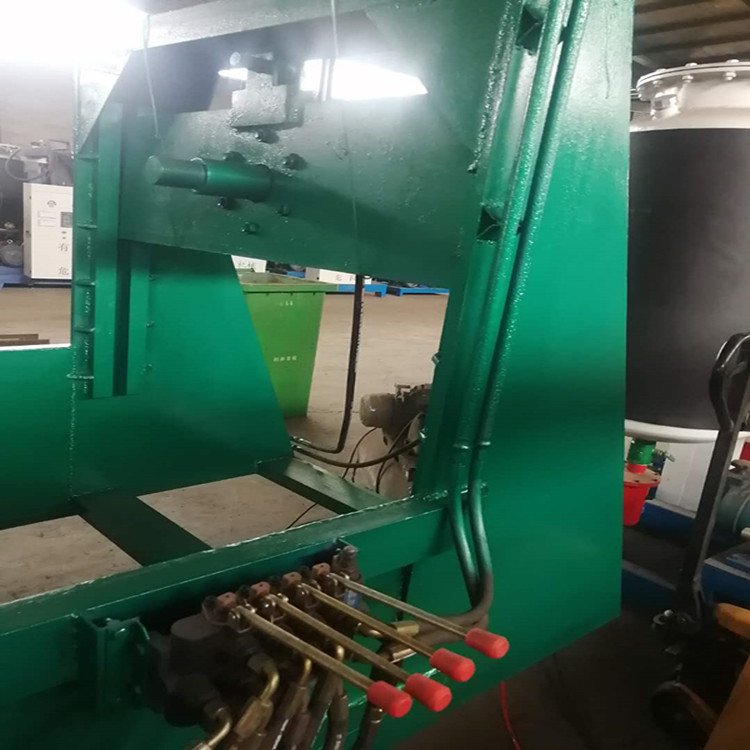

聚氨酯管道液壓無支架發泡平臺、穿管機配置
1、穿管機全長15米，分段體式安裝，便于運輸，共分為3段，段體通過螺栓固定連接
配有4kw擺線針減速電機進行傳動，鏈條與小車進行固定，鏈條傳動帶動小車向前送鋼管
2、發泡平臺全長14.8米，分段體式安裝，共分為兩段，配有油泵電機2.2kw，油箱40L
3、配置主體抱杠有四套20t液壓油缸，側翻油缸1套，升降油缸2套，推動法蘭油缸2套，平臺底座升降油缸2臺，連接管道為高壓四層橡膠管。
4、油箱放入液壓油進行加壓，液壓油進入前后兩組分配器，利用手動換向閥對液壓油缸進行鋼管保溫層厚度的調整（免去木支架、塑料支架的安裝時繁瑣），控制平臺專用法蘭的伸縮，調整架的位置進行調節。
5、發泡平臺材質為碳鋼6mm鐵板折成V型作為主體，兩段采用20mm碳鋼鐵板作為液壓升降法蘭和側翻穿鋼管進入管皮中間。
6、穿管機采用120*60矩形方管作為主體，1寸雙排鏈條傳動，推管平臺長一米寬1米（采用12mm碳鋼鐵板），鏈條軌道為工字型，軌道為2*15m，兩組架管平臺每組有4個滾動滑輪，共2組，傳動主軸與4kw擺線針減速電機采用鏈條連接（軸對）
