| 產品參數 | |||
|---|---|---|---|
| 品牌 | XIEYA | ||
| 適用介質 | 液體 | ||
| 量程范圍 | 1.5（kPa） | ||
| 是否進口 | 否 | ||
| 加工定制 | 是 | ||
| 精度等級 | 二等 | ||
| 外形尺寸 | 230×322mm | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 用途 | 微壓測量 | ||
| 類型 | 機械式 | ||

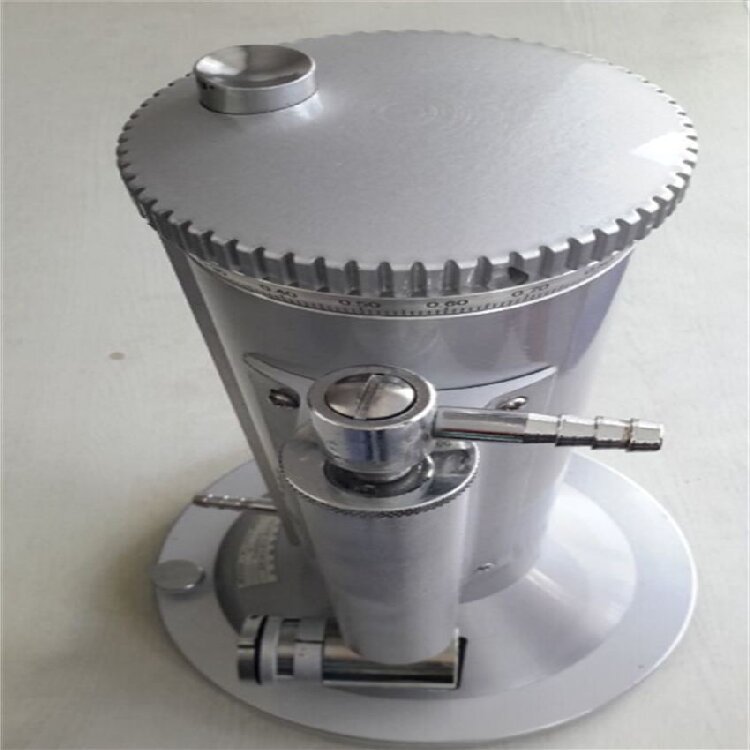

補償式差壓計YJB-1500二等補償式壓差計
一、用途
補償微壓計用于測量非腐蝕性氣體，壓力范圍小于1500Pa的正壓、負壓、及差壓的測量，也可用來校準其它壓力計。
二、結構簡述
補償微壓計由微調部份,水準觀測部分,反光鏡部分及外殼部分組成.
1.微調部分—由刻有200等分的微調盤,固定在長螺桿上,長螺桿動，水匣作上升或下降運動，在水匣靜壓可接嘴上裝有示度準塊，示度準塊在度板及字板中間移動來指示出水匣的位移高度。
2．水準觀測部分—在觀測筒內裝有水準頭，以觀測由動壓管受壓力后觀測筒內液面的變化。
3．反光鏡部分由一個反光鏡固定在鏡殼上，反光鏡面反射觀測筒內的水準頭與液面的接觸情況，使水準頭尖與其倒影的影尖相接表示微壓計讀數調整“基點”
4．外殼部分—由殼體及橫擔支持長螺桿，在殼體上裝有水準泡及調節螺釘，以調節微壓計的螺桿及動壓管的垂直。
補償式差壓計YJB-1500二等補償式壓差計
四、調整與使用:
1．調整：
（1）微壓計從內包裝箱中取出后，安放在平整的工作臺上，取出塑料套，然后調整調節螺釘，使儀器處在水平（觀察水準器泡的氣泡在黑圓圈中間）
（2）將微調盤與示度塊均調到為“0”點后，往動壓孔內直接灌入蒸餾水，從反光鏡上觀察水準頭與液面近似相接，停止加水，然后緩慢調撥微調盤，使上升下降數次，以便排除連接管內的空氣，經上述過程后，再調動動壓管調節螺母，使完全達到液面與針尖相切要求（經3~5分鐘后能穩定不變）。
2．使用：
（1）如用作標準傳遞時，應按國家計量機構規定的檢驗規程進行。
（2）如用為工作儀器時則：
a．測壓力應將壓力接嘴與微壓計動壓接嘴用橡皮導管連接（保證氣密良好）撥動微調盤，使觀察簡反光鏡面上的水準頭影與倒影影尖相接，此時在度板上讀出數值并在微調盤上讀取數值，二數之和即為儀器示值讀數mm，則被測壓力值由下式確定：
P＝h`g`ρ（1﹣ρ′/ ρ）·10ˉ3
P—被測壓力（Pa）
h—儀器示值讀數（mm）
ρ—檢定溫度下水的密度（Kg/m3）
ρ′使用環境溫度下空氣密度（Kg/m3）
g–使用地點重力加速度（m/s2）
b．測負壓力時將負壓力接嘴與微壓計靜壓接嘴用橡皮導管連接，按上項同樣方法讀取示值并計算，即為被測的負壓力。
C．測壓力差值應將被測的正、負壓接嘴與微壓計相應接嘴用橡皮導管聯結，按a項同樣方法讀取示值差并進行計算，即得被測壓力差。
高精度補償式差壓計YJB-1500一等補償式壓差計帶證書
五．維護及注意事項：
一、維護：
（1）微壓計要經常保持清潔，并應細心加經愛護，經使用完畢后應整理清潔，將塑料套蓋好，以灰塵進入液面影響液面與針尖的相切點模糊，造成讀數誤差。
（2）在清除鏡面灰塵時，應使用不損傷鏡面的細軟絨布揩拭。
二、注意事項：
（1）本儀器做密封性檢查時，切不可超過測量上限的壓力，否則會發生儀器卡緊情況。
（2）在旋轉微調盤已快到頂部或底部時，不應再用力旋轉，否則要造成儀器的卡軋現象，影響儀器精度。
（3）在使用時不應有任何震動現象，雖是輕微震動，也能使液面產生波動，影響示值讀數。
（4）在正常使用情況下，不允許旋動各連接部份緊固螺釘。防止發生漏氣現象。
（5）微壓計在不經常使用時，應將蒸餾水放出，并揩拭清潔，罩上塑料套。放入保護木箱中貯放，但貯放室要求室溫在-10℃~＋40℃，相對濕度不超過80﹪，室內空氣中不得有腐蝕性揮發物存在。
六、成套型
1．補償微壓計 1臺
2．儀器木箱 1只
3．使用說明書 1份
4．合格證、保修卡 1份
