| 產品參數 | |||
|---|---|---|---|
| 品牌 | 施乃德 | ||
| 產品特性 | *** | ||
| 加工定制 | 否 | ||
| 適用范圍 | 沖床糾偏系統矯直機 | ||
| 產品別名 | 閥放大器 | ||
| 適用介質 | 液壓油 | ||
| 適用溫度 | 150度℃ | ||
| 公稱壓力 | 315barMPa | ||
| 安裝形式 | 螺紋 | ||
| 規格 | HVM028-003-1200-0C | ||
| 級數 | 單級 | ||
| 產地 | 德國 | ||
| 重量 | 1.2kg | ||
| 驅動方式 | 伺服驅動 | ||
| 可售賣地 | 全國 | ||
| 材質 | 鑄鐵 | ||
| 型號 | HVM028-003-1200-0C | ||

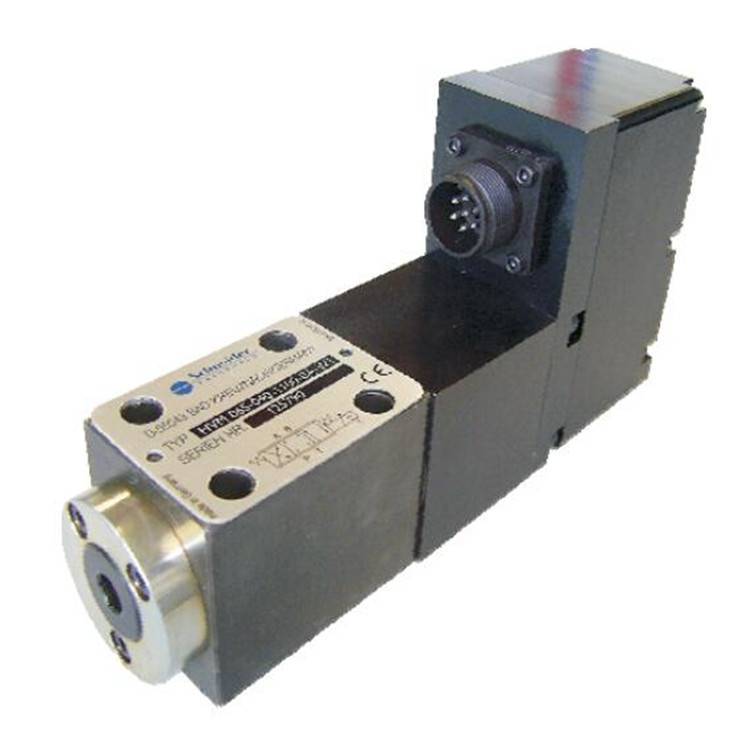

閥放大器HVM028-003-1200-0C 施乃德
Schneide Kreuznach（施乃德 克魯茨納奇）是世界 光學鏡頭和液壓伺服元件的 生產廠家，在 享有盛譽，生產的產品有：各類光學鏡頭（攝象機、CCD、照相機）液壓伺服元件等， 地應用于各行各業。公司是1913年1月18日在德國Bad Kreuznach（巴特克羅伊茨納赫）由 Joseph Schneider創建的。
上海浩凌 供應HEIDENHAIN、MOOG、HAWE、HYDAC、EMG、PARKER、VICKERS、穆格、ATOS、施耐德等品牌伺服閥，歡迎您的詢價
供應HAWE、HYDAC、EMG、派克、威格士、穆格、ATOS、施耐德等品牌伺服閥，歡迎您的詢價
供應HAWE、HYDAC、EMG、派克、威格士、穆格、ATOS、施耐德等品牌伺服閥，歡迎您的詢價
---------------------------------------------------
汪凱文 →手/微: 152@1681@9954 ( 同V-X )
歡迎電聯詢價，洽談合作！
----------------------------------------------------
使用須知?
??1.系統所用油液必須過濾,過濾精度至少為10μ。電液伺服閥內的過濾器只能防止偶然進入系統的顆粒堵塞節流孔和噴嘴。?
??2.油壓系統的用油箱必須密封，加空氣濾清裝置。?
??3.系統安裝完畢后，不能立即安裝伺服閥應以沖洗板(備件)代之，至少沖洗36小時之后，在換系統濾芯沖洗2小時后才可安裝伺服閥。當更換新油時，必須重新過濾系統油液。???4.具有第五通油孔的閥，用戶可按需要選擇前置單獨供油壓力，前置閥供油壓力不得超過功率閥額定壓力的1/2。?
??5.閥安裝的表面粗糙度不應低于1.6
閥放大器HVM028-003-1200-0C 施乃德
常用型號
| HVD306-700-1200-2G |
| HVM058-012-1200-OC |
| HVM064-030-1100-0C??? 118384 |
| HVM071-100-1111-3G?? SERIEN NR.:127174 |
| HAZ118-0040-110-100-WG1A Serie Nr.126338 |
| HVM064-040-1211.0C 139765 |
| HVM-064-030-1211-0B |
| HVM 068-050-2230-2G |
| 伺服閥HVM090-040-1211-1H |
| 伺服閥HVM090-020-1211-1G |
| HE302-0650-111031-1A Ident Nr.:12329 |
| HYP123-027-005-ZP-0A |
| HVM-071-120-1211-1G |
| HE302-0650-111031-1-A |
| HVM071-100-1111-3G升級為HVM071-100-1111-3H數控沖床臺勵福機床上 閥 |
| HE302-650-101011-1A老外：HE302-0650-1-17-07-1-2A |
| HVM071-120-1211-1G, 老外：HVM071-120-1111-1H |
| HVM090-060-1100-1G |
| HVM-064-040-2100-4C |
| HVM064-040-2100-4C |
| he302-0650-1-11-03-1-1a |
閥放大器HVM028-003-1200-0C 施乃德
電液伺服閥使用說明?
電液伺服閥是非常 的電液轉換和放大元件，在使用中要注意：?
1`安裝時先取下保護板不必內部啟封，即可用四個螺釘將伺服閥固定于使用對象轉接座上。伺服閥殼體下邊緣標有P記號一側為進油窗口，標有R記號一側為回油窗口。注意應與系統進`回油路相對應，切勿接錯。?2`進入伺服閥一側的工作液應使用過濾精度不低于10微米的油濾過濾。?3`1伺服閥使用時應先供給額定壓力，后通入電流，以防止損壞內部構件。?4`伺服閥由系統卸下后，要向閥體注入清潔的工作液并裝上保護板。?5`根據具體使用方法，注意力矩馬達線圈的接線方式及方法。?
6`安裝伺服閥時注意力矩馬達底部擋板的保護，以免磕碰受力改變伺服閥的零?位。
閥放大器HVM028-003-1200-0C 施乃德
當力矩馬達沒有電信號輸入時，銜鐵位于極靴氣隙中間，平衡 磁鐵的磁性力。當有欲使調節閥動作的電氣信號由伺服放大器輸入時，力矩馬達的線圈中有電流通過，產生一磁場，在磁場作用下，產生偏轉力矩，使銜鐵旋轉，同時帶動與之相連的擋板轉動，此擋板伸到兩個噴嘴中間。在正常穩定工況時，擋板兩側與噴嘴的距離相等，兩側噴嘴泄油面積相等，使噴嘴兩側的油壓相等。當有電氣信號輸入，銜鐵帶動擋板轉動時，擋板移近一只噴嘴，使這只噴嘴的泄油面積變小，流量變小，噴嘴前的油壓變高，而對側的噴嘴與擋板間的距離變大，泄油量增大，使噴嘴前的壓力變低，這樣就將原來的電氣信號轉變?yōu)榱禺a(chǎn)生機械位移信號，再轉變?yōu)橛蛪盒盘?，并通過噴嘴擋板系統將信號放大，擋板兩側噴嘴前油壓與下部滑閥的兩個端部腔室相通，當兩個噴嘴前的油壓不等時，滑閥兩端的油壓也不相等，使滑閥移動，由滑閥上的凸肩所控制的油口開啟或關閉，從而控制通向油動機活塞下腔的高壓油，以開大調節閥的開度，或者將活塞下腔通向回油，使活塞下腔的油泄去，由彈簧力關小調節閥。為了增加系統的可靠性，在伺服閥中設置了反饋彈簧，使伺服閥有一定的機械零偏(可外調)。在運行中如突然發生斷電或失去電信號時，靠機械力 可使滑閥偏移一側，使調節閥關閉。
| HVM064-040-1211-0C |
| HVM025-005-5111-7G |
| HVM067-080-1100-0G |
| HVD306-700-2200-2C |
| HVM-090-060-1211-1G替代為HVM090-060-1211-1H |
| BOE-999-025-1-5-1A |
| HVM071-100-1111-2G |
| HVM071-100-1211-3H |
| BOE-XXX-025-0-5-1A |
| HVM090-060-1211-1G |
| HVM071-100-1111-3G 升級為HVM071-100-1111-3H??? |
| HVM061-003-1300-0B |
| HVM090-070-1100-1G |
| HVD306-700-2200-2C??? |
